HD67170-IP-A1 – Giải pháp chuyển đổi giữa BACnet/IP Slave và SNMP Manager

Từ khóa SEO: HD67170-IP-A1, bộ chuyển đổi BACnet sang SNMP, BACnet/IP to SNMP gateway, thiết bị chuyển đổi giao thức công nghiệp, ADFweb Việt Nam.

1. Giới thiệu về giao thức BACnet/IP và SNMP

1.1. BACnet/IP là gì?

BACnet (Building Automation and Control Network) là giao thức truyền thông chuẩn quốc tế do ASHRAE phát triển, được thiết kế riêng cho lĩnh vực Tự động hóa tòa nhà (Building Automation). BACnet/IP là phiên bản hoạt động trên nền TCP/IP, cho phép các thiết bị điều khiển như PLC, HMI, BMS Controller, cảm biến... giao tiếp trực tiếp qua mạng Ethernet.

Ứng dụng phổ biến của BACnet/IP bao gồm:

Hệ thống điều khiển HVAC, chiếu sáng, năng lượng.
Giám sát tòa nhà, trung tâm thương mại, nhà máy thông minh.
Tích hợp nhiều thiết bị đa hãng trong cùng hệ thống quản lý BMS.

1.2. SNMP là gì?

SNMP (Simple Network Management Protocol) là giao thức quản lý thiết bị mạng tiêu chuẩn được sử dụng rộng rãi trong các hệ thống IT và công nghiệp. SNMP cho phép SNMP Manager thu thập dữ liệu, trạng thái và cảnh báo từ các thiết bị gọi là SNMP Agent như switch công nghiệp, UPS, bộ điều khiển, biến tần, router,...

Ứng dụng của SNMP trong công nghiệp:

Giám sát trạng thái mạng và thiết bị (online/offline, lỗi, nhiệt độ, điện áp,...).
Tích hợp hệ thống điều khiển công nghiệp vào phần mềm quản lý IT (như SolarWinds, Zabbix,...).
Phát cảnh báo tự động khi thiết bị gặp sự cố.

2. Tại sao cần chuyển đổi giữa BACnet/IP Slave và SNMP Manager?

Trong thực tế triển khai, hệ thống quản lý tòa nhà (BMS) thường sử dụng BACnet/IP để điều khiển và giám sát, trong khi nhiều thiết bị công nghiệp hoặc hạ tầng mạng lại chỉ hỗ trợ giao thức SNMP. Sự khác biệt này tạo ra “khoảng trống truyền thông” khiến các thiết bị không thể trao đổi dữ liệu trực tiếp.

Bộ chuyển đổi BACnet/IP Slave ↔ SNMP Manager giúp giải quyết vấn đề này bằng cách:

Cho phép hệ thống BACnet đọc/ghi dữ liệu từ các thiết bị SNMP (như UPS, biến tần, switch,...).
Đồng bộ trạng thái và cảnh báo SNMP vào hệ thống BMS.
Tiết kiệm chi phí thay thế thiết bị, tăng khả năng tích hợp hệ thống dị chủng.

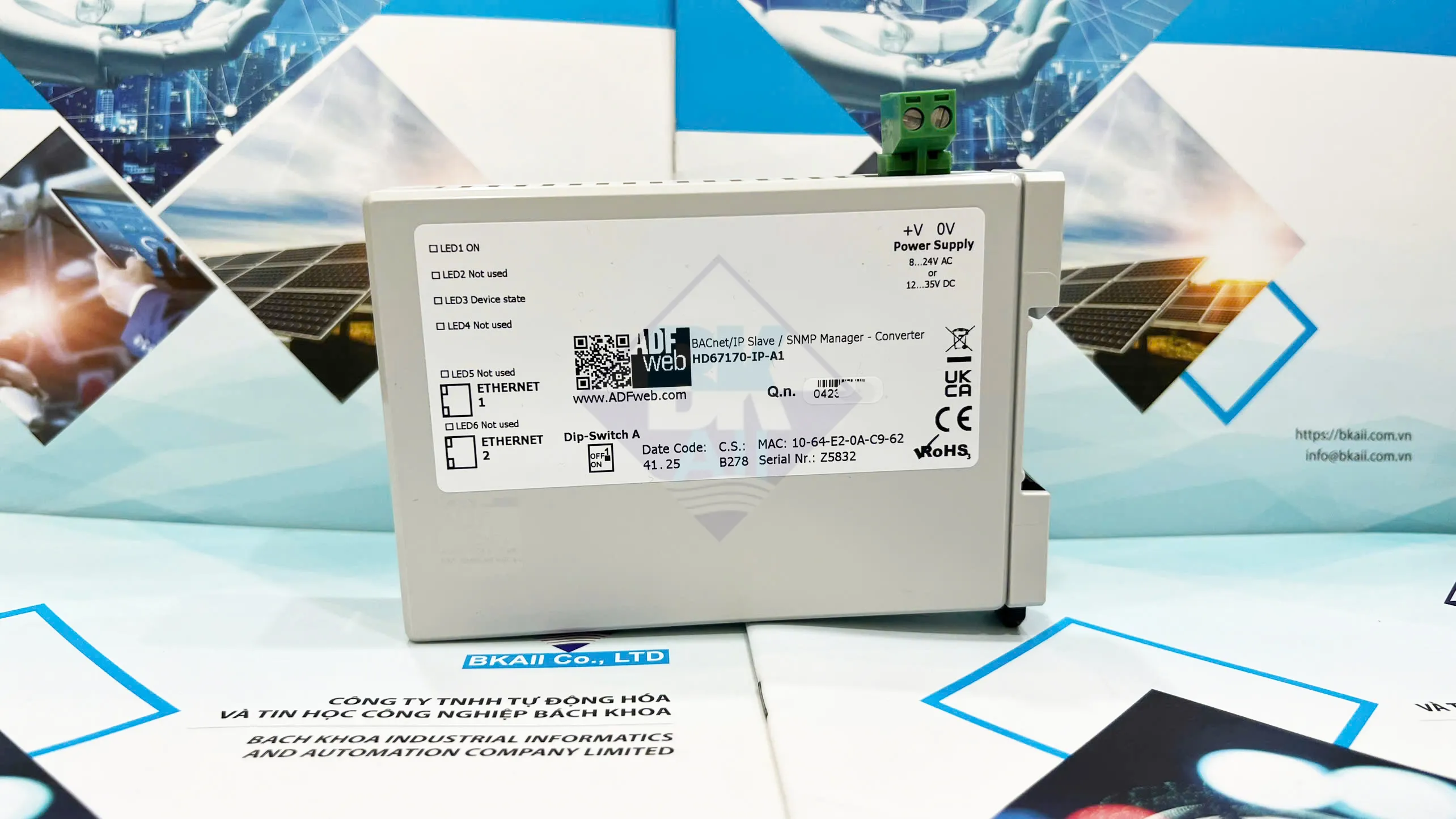

3. Giới thiệu sản phẩm HD67170-IP-A1 của ADFweb

HD67170-IP-A1 là bộ chuyển đổi giao thức (Gateway) do hãng ADFweb (Ý) sản xuất, hiện đang được BKAII phân phối rộng rãi tại thị trường Việt Nam, cho phép kết nối giữa mạng BACnet/IP và mạng SNMP. Đây là thiết bị lý tưởng cho các ứng dụng cần tích hợp hệ thống điều khiển BACnet với hạ tầng SNMP.

Chức năng chính:

Chuyển đổi dữ liệu giữa BACnet/IP Slave và SNMP Manager.
Hỗ trợ SNMP v1, v2c, v3.
Tương thích BACnet B-ASC, B-AAC.
Cấu hình dễ dàng qua phần mềm SW67670 của ADFweb.

Tính năng nổi bật:

2 cổng Ethernet RJ45 hỗ trợ hoạt động độc lập hoặc song song (Switch mode).
Hỗ trợ mapping linh hoạt giữa Object BACnet và OID SNMP.
Có thể hoạt động như thiết bị trung gian độc lập, không cần PC chạy nền.
Nguồn cấp 8–24VDC, thiết kế công nghiệp bền bỉ.

4. Phân tích nguyên lý hoạt động của sơ đồ kết nối

4.1. Sơ đồ nguyên lý

Sơ đồ minh họa dưới đây thể hiện quá trình giao tiếp giữa hai mạng độc lập: mạng BACnet/IP và mạng SNMP. Bộ HD67170-IP-A1 đóng vai trò cầu nối trung gian:

4.2. Vai trò các thiết bị trong mô hình

BACnet/IP Master: Thiết bị giám sát hoặc điều khiển chính, có thể là BMS Server hoặc SCADA.
Bộ HD67170-IP-A1: Gateway chuyển đổi dữ liệu giữa 2 mạng. Thiết bị nhận dữ liệu từ BACnet Master (theo dạng BACnet Objects) và chuyển sang SNMP (theo dạng OID – Object Identifier).
SNMP Agents: Các thiết bị công nghiệp (ví dụ UPS, biến tần ABB) hỗ trợ giao thức SNMP, cung cấp dữ liệu về trạng thái, cảnh báo, hoặc giá trị đo lường.

4.3. Nguyên lý truyền dữ liệu

Quá trình hoạt động của hệ thống diễn ra như sau:

BACnet/IP Master gửi yêu cầu đọc/ghi dữ liệu đến HD67170-IP-A1.
HD67170-IP-A1 chuyển đổi lệnh BACnet sang truy vấn SNMP tương ứng (GET/SET) dựa trên bảng ánh xạ (Mapping table) đã cấu hình.
SNMP Agents phản hồi dữ liệu (ví dụ: nhiệt độ, trạng thái, cảnh báo lỗi) về gateway.
Dữ liệu SNMP được chuyển đổi ngược lại sang dạng BACnet Objects và gửi trả về BACnet Master.

Kết quả là hệ thống BMS có thể giám sát toàn bộ các thiết bị SNMP như thể chúng là các node BACnet thông thường.

5. Câu hỏi thường gặp (FAQ)

❓ HD67170-IP-A1 có hỗ trợ SNMP v3 không?

✅ Có. Thiết bị hỗ trợ đầy đủ SNMP v1, v2c và v3, bao gồm xác thực người dùng và mã hóa dữ liệu.

❓ Có thể cấu hình bao nhiêu điểm dữ liệu (mapping)?

✅ Tùy phiên bản firmware, thiết bị hỗ trợ lên tới vài trăm điểm ánh xạ giữa OID và BACnet Object.

❓ Có thể giám sát nhiều thiết bị SNMP cùng lúc không?

✅ Có. HD67170-IP-A1 hoạt động như một SNMP Manager, có thể quản lý nhiều Agent cùng lúc trong cùng mạng LAN.

❓ Thiết bị có cần phần mềm trung gian khi hoạt động không?

❌ Không. Sau khi cấu hình, thiết bị hoạt động độc lập, không cần máy tính chạy nền.

❓ Có thể dùng HD67170-IP-A1 trong môi trường công nghiệp khắc nghiệt không?

✅ Có. Thiết bị được thiết kế công nghiệp với dải nhiệt rộng, nguồn DC linh hoạt và kích thước nhỏ gọn để gắn tủ điện.

6. Kết luận

HD67170-IP-A1 là giải pháp lý tưởng cho các kỹ sư hệ thống cần tích hợp hạ tầng SNMP vào mạng BACnet/IP mà không phải thay đổi cấu trúc mạng hiện hữu. Với độ ổn định cao, cấu hình linh hoạt và hỗ trợ đầy đủ các phiên bản SNMP, thiết bị này là lựa chọn tin cậy trong các hệ thống BMS, nhà máy thông minh và trung tâm dữ liệu hiện đại.
