HD67604-A1 – Giải pháp chuyển đổi PROFINET và PROFIBUS cho nhà máy thông minh

HD67604-A1 – Bộ chuyển đổi PROFINET / PROFIBUS Master Converter

HD67604-A1 là giải pháp kết nối truyền thông công nghiệp giúp liên kết hai thế hệ mạng phổ biến nhất trong tự động hóa – PROFINET và PROFIBUS. Thiết bị này giúp các nhà máy duy trì khả năng tương thích giữa hệ thống điều khiển hiện đại và các thiết bị trường (field devices) cũ, đảm bảo tính liên tục và hiệu quả trong sản xuất.

1. Giới thiệu về giao thức PROFINET và PROFIBUS

PROFINET là gì?

PROFINET (Process Field Net) là giao thức truyền thông công nghiệp dựa trên Ethernet tiêu chuẩn (IEEE 802.3), được phát triển bởi PROFIBUS & PROFINET International (PI). PROFINET cung cấp khả năng truyền dữ liệu thời gian thực (Real-Time – RT) và siêu thời gian thực (Isochronous Real-Time – IRT) phục vụ cho các ứng dụng điều khiển chính xác cao như robot, motion control hay dây chuyền sản xuất tự động.

Ứng dụng của PROFINET:

Tích hợp trong các hệ thống PLC Siemens S7-1200, S7-1500, Allen-Bradley, Beckhoff, v.v.
Kết nối với HMI, SCADA, robot công nghiệp, cảm biến và các thiết bị I/O từ xa.
Ứng dụng trong nhà máy thông minh (Smart Factory) và hệ thống IIoT.

PROFIBUS là gì?

PROFIBUS (Process Field Bus) là giao thức truyền thông nối tiếp dựa trên tiêu chuẩn RS-485, được sử dụng rộng rãi trong tự động hóa công nghiệp từ thập niên 1990. PROFIBUS hỗ trợ cả hai biến thể: PROFIBUS DP (cho tự động hóa rời rạc – discrete automation) và PROFIBUS PA (cho quá trình – process automation).

Ứng dụng của PROFIBUS:

Kết nối PLC, cảm biến, thiết bị đo lường, robot công nghiệp, biến tần.
Thích hợp cho hệ thống điều khiển dây chuyền, trạm xử lý nước, năng lượng và dầu khí.

2. Tại sao cần chuyển đổi giữa PROFINET và PROFIBUS?

Trong quá trình hiện đại hóa nhà máy, nhiều hệ thống vẫn đang sử dụng thiết bị PROFIBUS (như robot, biến tần, van điều khiển) nhưng bộ điều khiển trung tâm (PLC hoặc HMI) đã chuyển sang nền tảng PROFINET. Việc thay thế toàn bộ thiết bị PROFIBUS sẽ tốn kém và phức tạp.

Do đó, cần một giải pháp trung gian giúp hai giao thức này giao tiếp liền mạch với nhau mà không phải thay đổi phần cứng gốc – và đó chính là vai trò của bộ chuyển đổi HD67604-A1.

3. Giới thiệu sơ bộ về sản phẩm HD67604-A1

HD67604-A1 là bộ chuyển đổi truyền thông công nghiệp do ADFweb (Ý) sản xuất, hiện đang được BKAII phân phối rộng rãi tại thị trường Việt Nam, bộ chuyển đổi này cho phép giao tiếp hai chiều giữa mạng PROFINET và PROFIBUS. Cụ thể:

Hoạt động như một PROFINET Device (Slave) trên mạng PROFINET.
Đồng thời hoạt động như một PROFIBUS Master trên mạng PROFIBUS.

Tính năng nổi bật:

Hỗ trợ tốc độ truyền PROFIBUS lên đến 12 Mbps.
Tương thích với PLC Siemens S7-1200/1500, HMI Siemens Comfort Panel, WinCC, TIA Portal.
Cấu hình dễ dàng qua phần mềm SW67604 miễn phí.
Hỗ trợ chẩn đoán mạng, báo lỗi kết nối và trạng thái thiết bị.
Nguồn cấp: 8…24 VDC, vỏ kim loại, thiết kế DIN-rail tiện lắp tủ điện.

4. Phân tích nguyên lý hoạt động của mô hình kết nối

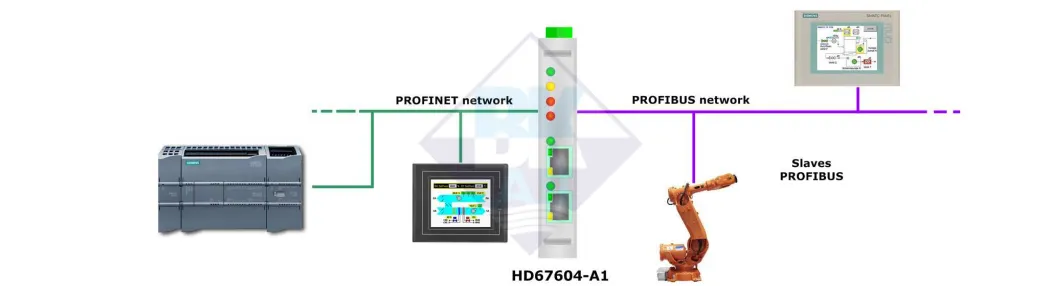

Sơ đồ nguyên lý:

Hình dưới mô tả hệ thống điển hình với bộ HD67604-A1 làm cầu nối giữa mạng PROFINET và PROFIBUS.

Vai trò các thiết bị trong hệ thống:

PLC Siemens (bên trái): đóng vai trò PROFINET Controller – điều khiển toàn bộ mạng PROFINET, gửi/nhận dữ liệu I/O đến các thiết bị.
HMI PROFINET: giao diện người vận hành, kết nối trực tiếp với PLC qua PROFINET để hiển thị dữ liệu quá trình.
HD67604-A1: cầu nối trung gian giữa mạng PROFINET (từ PLC, HMI) và mạng PROFIBUS (từ robot, thiết bị trường).
Robot PROFIBUS / các Slave PROFIBUS: nhận lệnh điều khiển từ Master PROFIBUS (chính là HD67604-A1) và phản hồi dữ liệu trạng thái.

Luồng chảy dữ liệu:

PLC (PROFINET Controller) gửi gói dữ liệu I/O đến HD67604-A1 như thể đang giao tiếp với một thiết bị PROFINET Device thông thường.
HD67604-A1 nhận dữ liệu, dịch sang định dạng PROFIBUS tương ứng và truyền xuống các thiết bị PROFIBUS Slave (robot, biến tần, cảm biến).
Các thiết bị PROFIBUS phản hồi dữ liệu trạng thái lại cho HD67604-A1.
HD67604-A1 chuyển đổi dữ liệu phản hồi sang chuẩn PROFINET và gửi ngược về PLC.

Nhờ đó, PLC chỉ “nhìn thấy” HD67604-A1 như một thiết bị PROFINET duy nhất, trong khi phía sau đó là cả một mạng PROFIBUS phức tạp – được ẩn đi hoàn toàn nhờ bộ chuyển đổi.

5. Câu hỏi thường gặp (FAQ)

Q1: HD67604-A1 có thể hoạt động ngược lại – làm PROFIBUS Slave và PROFINET Master không?
A: Không. Thiết bị này chỉ hoạt động ở chế độ PROFINET Device và PROFIBUS Master. Nếu cần hướng ngược lại, có thể dùng model khác của ADFweb (như HD67510).

Q2: Có cần cấu hình GSD/GSDML trong TIA Portal không?
A: Có. Bạn cần import file GSDML của HD67604-A1 vào TIA Portal để PLC Siemens nhận diện và trao đổi dữ liệu.

Q3: Thiết bị có hỗ trợ chẩn đoán lỗi PROFIBUS không?
A: Có. Phần mềm SW67604 cho phép theo dõi trạng thái kết nối và lỗi truyền thông của từng Slave.

Q4: Có thể dùng HD67604-A1 trong hệ thống robot KUKA, ABB, Yaskawa không?
A: Có, miễn robot hỗ trợ giao thức PROFIBUS DP.

Kết luận

HD67604-A1 là giải pháp lý tưởng cho các nhà máy đang trong giai đoạn chuyển đổi từ PROFIBUS sang PROFINET. Nhờ khả năng tích hợp mượt mà, thiết bị giúp bảo tồn đầu tư cũ, giảm chi phí nâng cấp và tăng hiệu quả kết nối trong hệ thống điều khiển công nghiệp hiện đại. Nếu cần thêm thông tin chi tiết về sản phẩm và giải pháp liên quan, xin vui lòng liên hệ BKAII để được tư vấn và hỗ trợ miễn phí!
