RSTP là gì? Nguyên lý hoạt động và ứng dụng trong mạng công nghiệp tự động hóa

1. Tổng quan về giao thức RSTP

Tiếp theo chuỗi bài về vấn đề Mạng công nghiệp, hôm nay BKAII sẽ cùng các bạn tìm hiểu một số kiến thức cơ bản (khái niệm, nguyên lý vận hành,...) về giao thức RSTP nhé. Giao thức RSTP là viết tắt của Rapid Spanning Tree Protocol (chuẩn IEEE 802.1w), là phiên bản cải tiến của giao thức STP truyền thống (Spanning Tree Protocol – IEEE 802.1D). Mục tiêu của RSTP là ngăn chặn vòng lặp (loop) trong mạng Ethernet và rút ngắn thời gian khôi phục khi xảy ra sự cố như đứt cáp, hỏng switch hoặc thay đổi cấu trúc mạng.

Trong môi trường mạng công nghiệp, nơi các thiết bị điều khiển (PLC, HMI, I/O module, gateway…) cần hoạt động liên tục và ổn định 24/7, RSTP giúp đảm bảo mạng luôn có đường dự phòng mà không làm gián đoạn truyền thông.

2. Vấn đề vòng lặp (Loop) trong mạng công nghiệp

Khi hai hoặc nhiều switch được kết nối theo dạng vòng (ring), các gói tin Ethernet có thể quay vòng liên tục trong mạng — tạo thành hiện tượng gọi là loop. Hậu quả là:

  • Mạng bị nghẽn băng thông nghiêm trọng.
  • Thiết bị không truy cập được.
  • PLC, SCADA hoặc HMI bị treo kết nối.

Để tránh tình trạng này, giao thức RSTP sẽ tự động xác định một đường chính và “chặn tạm thời” các đường dư thừa — nhưng vẫn giữ sẵn để khôi phục nhanh nếu có sự cố.

3. Nguyên lý hoạt động của RSTP

3.1. Cấu trúc cơ bản

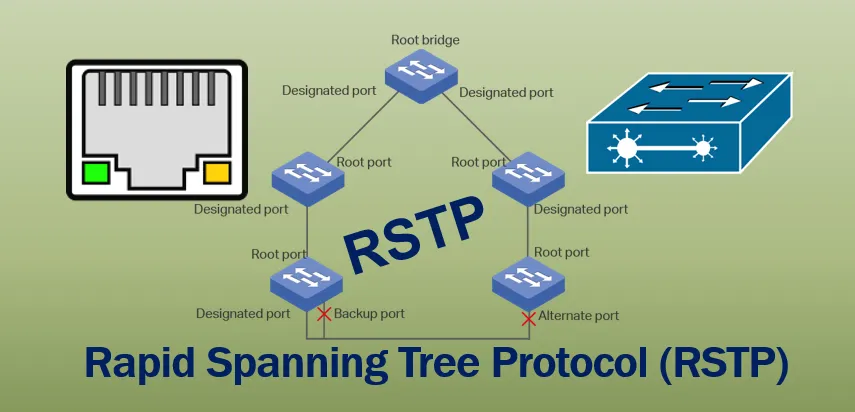

RSTP tổ chức mạng theo mô hình cây (Spanning Tree), với một switch được chọn làm Root Bridge (gốc). Từ đó, các switch khác trong mạng xác định đường đi ngắn nhất đến Root Bridge và vô hiệu hóa các đường dự phòng.

3.2. Các vai trò cổng trong RSTP

  • Root Port (RP): Cổng có đường ngắn nhất đến Root Bridge.
  • Designated Port (DP): Cổng được phép chuyển tiếp gói tin ra khỏi switch.
  • Alternate Port (AP): Cổng dự phòng – sẽ được kích hoạt khi cổng chính gặp sự cố.
  • Backup Port: Cổng dự phòng nội bộ trong cùng switch (ít gặp).

3.3. Cơ chế hội tụ nhanh (Rapid Convergence)

So với STP (mất 30–50 giây để hội tụ lại mạng), RSTP chỉ mất khoảng 1–3 giây để chuyển đổi trạng thái khi phát hiện lỗi. Điều này có được nhờ:

  • RSTP sử dụng gói tin BPDUs (Bridge Protocol Data Units) được gửi định kỳ để cập nhật trạng thái kết nối.
  • Khi một cổng bị lỗi, switch khác lập tức kích hoạt đường dự phòng mà không cần chờ đợi quá trình “timeout” như STP.

4. So sánh STP và RSTP

Tiêu chíSTP (IEEE 802.1D)RSTP (IEEE 802.1w)
Thời gian khôi phục mạng 30 – 50 giây 1 – 3 giây
Cơ chế phát hiện lỗi Dựa vào timer (timeout) Dựa vào trao đổi trực tiếp BPDUs
Hỗ trợ dự phòng vòng ring Có, nhưng chậm Có, nhanh và linh hoạt hơn
Tương thích Chuẩn cũ IEEE 802.1D Ngược tương thích với STP

5. Ví dụ minh họa RSTP trong mạng vòng 3 switch

Giả sử mạng công nghiệp gồm 3 switch công nghiệp kết nối thành vòng:

        +--------+
        | Switch1|---+
        +--------+   |
           |         |
           |         |
        +--------+   |
        | Switch2|---+
        +--------+   |
           |         |
           |         |
        +--------+   |
        | Switch3|---+
        +--------+

Giải thích:

  • Switch1 được chọn làm Root Bridge. Nghĩa là tất cả các switch khác sẽ “đi theo” Switch1 để tìm đường ngắn nhất đến Root.
  • Cổng của Switch2 và Switch3 gần Root Bridge sẽ là Root Port (RP), đây là đường chính để gửi dữ liệu lên Root.
  • Một cổng dự phòng trong vòng sẽ được đánh dấu Alternate Port (AP) và bị chặn tạm thời.
  • Nếu cáp giữa Switch1 và Switch2 bị đứt, cổng AP lập tức được kích hoạt, dữ liệu sẽ đi qua Switch3 để đến Switch2 — toàn mạng không bị gián đoạn.

Chúng ta có thể tưởng tượng:

  • Root Port = đường chính, mở luôn.
  • Alternate Port = đường dự phòng, đóng cửa chờ khi đường chính hỏng.
  • Khi có sự cố, đường dự phòng mở cửa ngay, dữ liệu đi tiếp mà không “kẹt xe”.

Như vậy, RSTP vừa ngăn vòng lặp vừa đảm bảo tính sẵn sàng cao trong mạng vòng.

6. Ứng dụng của RSTP trong mạng công nghiệp

RSTP được sử dụng phổ biến trong các mô hình mạng công nghiệp tự động hóa, bao gồm:

  • Nhà máy sản xuất: Kết nối PLC – HMI – SCADA qua hệ thống switch công nghiệp (như Moxa, Hirschmann, Siemens…).
  • Trạm điện, nhà máy xử lý nước: Đảm bảo truyền dữ liệu ổn định giữa các RTU, gateway và hệ SCADA trung tâm.
  • Giao thông thông minh: Kết nối camera, tủ điều khiển đèn tín hiệu trong mạng vòng cáp quang.
  • Tòa nhà thông minh: Kết nối thiết bị IoT, server, bộ điều khiển an ninh qua switch hỗ trợ RSTP.

7. Lưu ý khi triển khai RSTP trong mạng công nghiệp

  • Không nên trộn nhiều giao thức dự phòng khác nhau (như RSTP và MRP hoặc Turbo Ring) trên cùng mạng vật lý.
  • Đặt priority (ưu tiên) cho switch trung tâm làm Root Bridge để kiểm soát hướng lưu thông dữ liệu.
  • Kiểm tra thời gian hội tụ thực tế sau khi cấu hình bằng công cụ ping hoặc phần mềm giám sát.
  • Nên dùng switch công nghiệp hỗ trợ RSTP full IEEE 802.1w để đảm bảo tương thích.

8. Kết luận

Giao thức RSTP là nền tảng quan trọng giúp hệ thống mạng công nghiệp hoạt động ổn định, liên tục và an toàn. Nhờ khả năng khôi phục nhanh, đơn giản trong cấu hình, và tương thích với hầu hết các thiết bị Ethernet công nghiệp hiện nay, RSTP là lựa chọn tối ưu cho các ứng dụng tự động hóa nhà máy, hạ tầng SCADA và IIoT.

👉 Trong các hệ thống yêu cầu tính sẵn sàng cao hơn nữa (dưới 300 ms), các giao thức chuyên dụng như Moxa Turbo Ring, MRP (Media Redundancy Protocol) hay PRP/HSR có thể được xem xét.
