HD67821-KNX-B2 – Bộ chuyển đổi DMX / KNX cho hệ thống chiếu sáng thông minh

1. Tổng quan về giao thức DMX và KNX

1.1 Giao thức DMX (DMX512)

DMX (Digital Multiplex 512) là giao thức truyền thông chuyên dụng cho lĩnh vực chiếu sáng sân khấu, kiến trúc và giải trí. DMX cho phép một bộ điều khiển (DMX Controller) truyền dữ liệu điều khiển đồng thời lên đến 512 kênh trên một đường truyền, mỗi kênh tương ứng với một tham số như độ sáng, màu sắc, chuyển động đầu đèn.

Trong công nghiệp và hạ tầng hiện đại, DMX thường được ứng dụng trong:

Hệ thống đèn sân khấu, nhà hát, trung tâm hội nghị
Chiếu sáng mặt dựng tòa nhà (Facade Lighting)
Showroom, trung tâm thương mại, khu giải trí

1.2 Giao thức KNX

KNX là chuẩn truyền thông mở quốc tế (EN 50090, ISO/IEC 14543) dành cho tự động hóa tòa nhà và nhà thông minh. KNX cho phép các thiết bị như cảm biến, bộ điều khiển, actuator giao tiếp với nhau trên cùng một hệ thống bus.

KNX được sử dụng rộng rãi trong:

Điều khiển chiếu sáng thông minh
HVAC – điều hòa, thông gió
Rèm, cửa, an ninh, BMS
Tòa nhà thương mại, khách sạn, sân bay

2. Vì sao cần chuyển đổi giữa DMX và KNX?

Trong thực tế triển khai, hệ thống chiếu sáng nghệ thuật (DMX) và hệ thống tự động hóa tòa nhà (KNX) thường tồn tại song song nhưng không tương thích trực tiếp.

Các bài toán thường gặp:

Hệ thống KNX cần điều khiển các đèn DMX theo kịch bản tòa nhà
Đồng bộ ánh sáng sân khấu với cảm biến KNX (thời gian, chuyển động, ánh sáng môi trường)
Tích hợp DMX vào BMS mà không thay đổi hạ tầng hiện hữu

➡️ Đây chính là lý do cần đến bộ chuyển đổi giao thức DMX / KNX, đóng vai trò cầu nối giữa hai thế giới.

3. Giới thiệu HD67821-KNX-B2: DMX / KNX – Converter

HD67821-KNX-B2 là bộ chuyển đổi giao thức công nghiệp do ADFweb phát triển, hiện đang được BKAII phân phối rộng rãi tại Việt Nam, cho phép kết nối trực tiếp mạng KNX với hệ thống DMX, giúp các thiết bị KNX điều khiển hoặc giám sát các kênh DMX một cách linh hoạt.

3.1 Chức năng chính

Chuyển đổi dữ liệu giữa giao thức KNX và DMX512
Ánh xạ địa chỉ KNX sang kênh DMX
Cho phép KNX điều khiển trực tiếp các thiết bị DMX

3.2 Tính năng nổi bật

Hỗ trợ cấu hình qua phần mềm
Cách ly tín hiệu, đảm bảo ổn định công nghiệp
Thiết kế DIN-rail, dễ lắp tủ điện
Hoạt động độc lập, không cần PC khi chạy

4. Phân tích nguyên lý hoạt động theo sơ đồ hệ thống

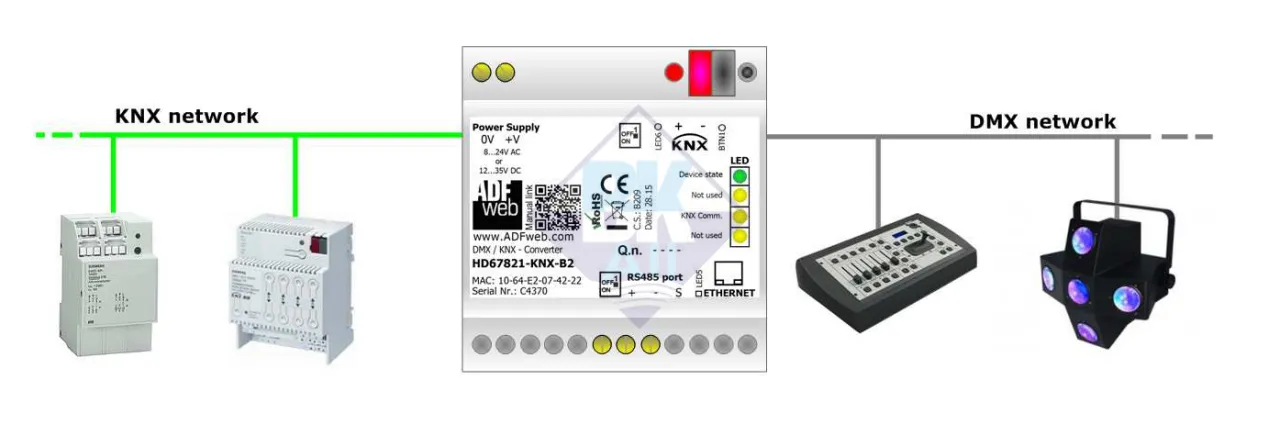

4.1 Sơ đồ nguyên lý

Hệ thống bao gồm hai mạng chính: KNX network và DMX network, được kết nối thông qua bộ chuyển đổi HD67821-KNX-B2.

4.2 Vai trò của các thiết bị trong mô hình hệ thống

Trong mô hình tích hợp giữa mạng KNX và hệ thống DMX, mỗi nhóm thiết bị đảm nhiệm một vai trò riêng biệt, phối hợp với nhau thông qua bộ chuyển đổi HD67821-KNX-B2 để tạo thành một hệ thống chiếu sáng thông minh và đồng bộ.

Thiết bị KNX (công tắc, bộ điều khiển, BMS):
Là các thiết bị nằm trong mạng KNX của tòa nhà, có nhiệm vụ phát sinh lệnh điều khiển. Các lệnh này có thể xuất phát từ công tắc KNX, màn hình điều khiển trung tâm, hệ thống BMS hoặc các kịch bản tự động (scene, lịch thời gian, cảm biến).
Dữ liệu được gửi đi dưới dạng telegram KNX, thể hiện các trạng thái như bật/tắt đèn, điều chỉnh độ sáng, gọi cảnh chiếu sáng.
HD67821-KNX-B2 – Bộ chuyển đổi DMX / KNX:
Đóng vai trò là thiết bị trung gian kết nối hai hệ thống khác chuẩn giao thức. Bộ chuyển đổi giao thức HD67821-KNX-B2 tiếp nhận dữ liệu từ mạng KNX, thực hiện phân tích, chuyển đổi và ánh xạ dữ liệu sang chuẩn DMX.
Thiết bị này đảm bảo các lệnh điều khiển từ KNX được chuyển thành tín hiệu DMX phù hợp với từng kênh chiếu sáng đã được cấu hình trước đó.
DMX Controller / Đèn DMX:
Là các thiết bị ở phía mạng DMX, bao gồm bàn điều khiển DMX hoặc trực tiếp là các đèn DMX (đèn sân khấu, đèn LED kiến trúc). Các thiết bị này nhận dữ liệu DMX do HD67821-KNX-B2 gửi tới và thực thi hiệu ứng ánh sáng tương ứng như thay đổi cường độ sáng, màu sắc, hiệu ứng động.

4.3 Vai trò trung tâm của HD67821-KNX-B2 trong hệ thống

HD67821-KNX-B2 giữ vai trò trung tâm chuyển đổi và điều phối dữ liệu trong toàn bộ mô hình. Khi nhận được một telegram KNX từ mạng KNX, thiết bị sẽ:

Phân tích nội dung telegram KNX (địa chỉ nhóm, giá trị điều khiển)
So sánh với bảng ánh xạ đã được cấu hình sẵn
Chuyển đổi dữ liệu sang frame DMX tương ứng
Gửi tín hiệu DMX đến đúng kênh điều khiển trên mạng DMX

Nhờ đó, các lệnh điều khiển từ hệ thống KNX có thể tác động trực tiếp đến từng kênh DMX mà không cần thay đổi cấu trúc mạng hiện hữu của hai hệ thống.

4.4 Luồng chảy dữ liệu trong hệ thống DMX – KNX

Luồng dữ liệu trong mô hình hoạt động theo trình tự rõ ràng và khép kín, đảm bảo tín hiệu điều khiển được truyền đi chính xác và theo thời gian thực:

Thiết bị KNX phát lệnh điều khiển:
Người dùng hoặc hệ thống tự động kích hoạt các lệnh như ON/OFF, điều chỉnh độ sáng (dimming) hoặc gọi kịch bản chiếu sáng (scene).
HD67821-KNX-B2 tiếp nhận và xử lý dữ liệu:
Thiết bị nhận telegram KNX, phân tích giá trị và ánh xạ sang các kênh DMX đã được định nghĩa trước.
Chuyển đổi và truyền dữ liệu DMX:
Sau khi chuyển đổi, dữ liệu được đóng gói thành frame DMX và truyền lên mạng DMX theo đúng thứ tự kênh.
Đèn DMX thực hiện hiệu ứng ánh sáng:
Các đèn DMX nhận dữ liệu và thay đổi trạng thái ánh sáng tương ứng, đảm bảo hiệu ứng được đồng bộ với hệ thống KNX của tòa nhà.

5. Câu hỏi thường gặp (FAQ)

❓ HD67821-KNX-B2 có thay thế được DMX Controller không?

➡️ Không. Thiết bị đóng vai trò chuyển đổi và điều khiển từ KNX, không thay thế hoàn toàn DMX Controller chuyên dụng.

❓ Có cần lập trình KNX phức tạp không?

➡️ Không. Việc ánh xạ được thực hiện trực quan qua phần mềm cấu hình của ADFweb.

❓ Ứng dụng phù hợp nhất của thiết bị là gì?

➡️ Tòa nhà thông minh, khách sạn, trung tâm thương mại, nơi cần đồng bộ ánh sáng DMX với hệ KNX.

Kết luận

HD67821-KNX-B2 không chỉ đơn thuần là một bộ chuyển đổi giao thức giữa DMX và KNX, mà còn là giải pháp tích hợp chiến lược giúp kết nối thế giới chiếu sáng nghệ thuật với hệ thống tự động hóa tòa nhà hiện đại. Thông qua thiết bị này, các hệ thống đèn DMX vốn hoạt động độc lập có thể được đưa vào một nền tảng điều khiển tập trung dựa trên KNX.

Trong thực tế triển khai, HD67821-KNX-B2 mang lại giá trị rõ rệt cho nhiều loại công trình như khách sạn, trung tâm thương mại, nhà hát, sân bay, showroom cao cấp và các tòa nhà thông minh. Hệ thống KNX có thể chủ động điều khiển các kịch bản ánh sáng DMX theo thời gian, sự kiện hoặc trạng thái vận hành của tòa nhà, thay vì phải phụ thuộc hoàn toàn vào các bàn điều khiển DMX chuyên dụng.

Từ góc độ vận hành, việc tích hợp DMX vào KNX thông qua HD67821-KNX-B2 giúp đơn giản hóa quản lý hệ thống, giảm số lượng giao diện điều khiển riêng lẻ và hạn chế rủi ro sai sót trong quá trình khai thác. Người vận hành chỉ cần làm việc trên nền tảng KNX quen thuộc để kiểm soát cả hệ thống chiếu sáng chức năng lẫn chiếu sáng hiệu ứng.

Về mặt mở rộng và đầu tư dài hạn, giải pháp sử dụng bộ chuyển đổi giao thức này cho phép tái sử dụng toàn bộ hạ tầng DMX hiện có mà không cần thay đổi thiết bị đầu cuối. Điều này đặc biệt quan trọng với các dự án cải tạo, nâng cấp hoặc mở rộng hệ thống, nơi yêu cầu tích hợp nhưng vẫn phải tối ưu chi phí và thời gian triển khai.

Tóm lại, BKAII tin rằng, bộ chuyển đổi giao thức HD67821-KNX-B2 là lựa chọn phù hợp cho các dự án cần đồng bộ chiếu sáng DMX với hệ thống KNX, hướng tới một kiến trúc điều khiển linh hoạt, thông minh và bền vững. Thiết bị không chỉ giải quyết bài toán kết nối kỹ thuật, mà còn góp phần nâng cao trải nghiệm không gian, giá trị thẩm mỹ và hiệu quả vận hành cho các công trình hiện đại.
