RS422 là gì? Chuẩn truyền thông serial tốc độ cao trong công nghiệp
Trong các hệ thống truyền thông công nghiệp, bên cạnh các chuẩn phổ biến như RS232 và RS485, chuẩn RS422 cũng đóng vai trò quan trọng trong việc truyền dữ liệu tốc độ cao và ổn định giữa các thiết bị điều khiển. Mặc dù không phổ biến bằng RS485, nhưng RS422 vẫn được sử dụng trong nhiều ứng dụng yêu cầu truyền dữ liệu khoảng cách xa với độ tin cậy cao.
Trong bài viết này, chúng ta sẽ cùng tìm hiểu RS422 là gì, nguyên lý hoạt động, đặc điểm kỹ thuật và ứng dụng thực tế của chuẩn truyền thông này trong các hệ thống tự động hóa và điều khiển công nghiệp.
RS422 là gì?
RS422 (Recommended Standard 422) là một chuẩn truyền thông nối tiếp (serial communication) được phát triển bởi EIA – Electronic Industries Alliance. Chuẩn này ra đời nhằm khắc phục các hạn chế của chuẩn RS232 như khoảng cách truyền ngắn và khả năng chống nhiễu kém.
Khác với RS232 sử dụng tín hiệu điện áp đơn (single-ended), RS422 sử dụng phương pháp truyền tín hiệu vi sai (differential signaling). Nhờ đó tín hiệu truyền ổn định hơn và ít bị ảnh hưởng bởi nhiễu điện từ (EMI) trong môi trường công nghiệp.
Chuẩn RS422 thường được sử dụng trong các hệ thống cần:
- Truyền dữ liệu tốc độ cao
- Khoảng cách truyền xa
- Môi trường công nghiệp nhiều nhiễu
- Kết nối một thiết bị điều khiển với nhiều thiết bị nhận
Nguyên lý truyền tín hiệu của RS422
RS422 sử dụng cơ chế truyền tín hiệu vi sai. Thay vì đo điện áp so với mass như RS232, bộ thu sẽ đo sự khác biệt điện áp giữa hai dây tín hiệu.
Một cặp dây tín hiệu gồm:
- D+ (positive)
- D− (negative)
Thiết bị nhận sẽ xác định logic 1 hoặc 0 dựa trên hiệu điện thế giữa hai dây này.
Khi nhiễu điện từ tác động lên đường truyền, nó thường ảnh hưởng giống nhau lên cả hai dây. Khi bộ thu tính toán hiệu điện thế giữa hai dây, phần nhiễu này sẽ bị triệt tiêu.
Nhờ đó RS422 có:
- Khả năng chống nhiễu tốt
- Khoảng cách truyền xa
- Độ ổn định tín hiệu cao

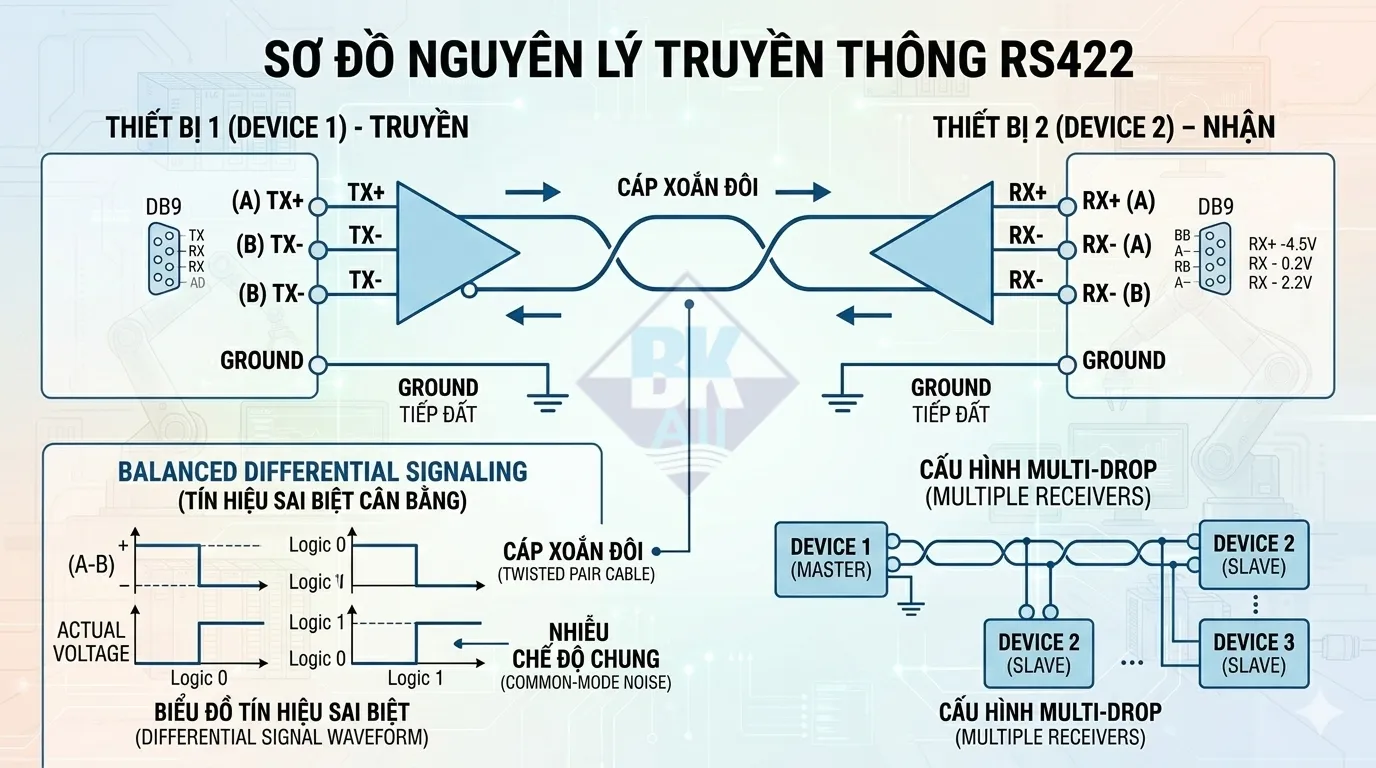

Sơ đồ nguyên lý truyền thông RS422
Trong hệ thống RS422, một thiết bị truyền (transmitter) có thể gửi dữ liệu tới nhiều thiết bị nhận (receiver). Các thiết bị nhận chỉ đọc dữ liệu mà không truyền ngược lại trên cùng đường truyền.

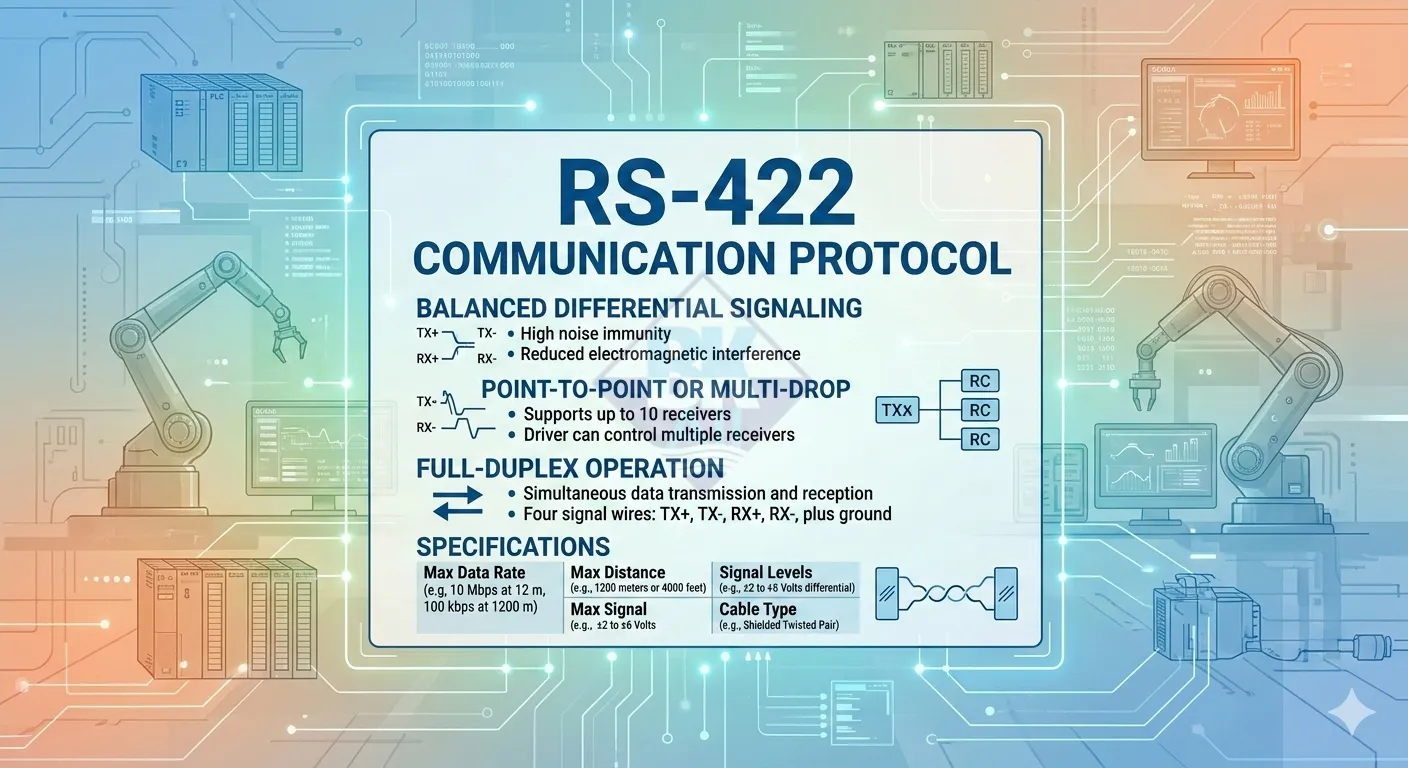

Đặc điểm kỹ thuật của RS422
Một số thông số kỹ thuật quan trọng của chuẩn RS422:
- Tốc độ truyền: lên tới 10 Mbps
- Khoảng cách truyền: tối đa khoảng 1200 mét
- Số thiết bị: 1 transmitter – tối đa 10 receiver
- Kiểu truyền: full-duplex
- Phương thức tín hiệu: differential signaling
- Loại cáp: twisted pair
Cấu trúc kết nối của RS422
RS422 thường được triển khai theo mô hình point-to-multipoint.
- Một thiết bị truyền dữ liệu
- Nhiều thiết bị nhận dữ liệu
Điều này phù hợp với các hệ thống mà một bộ điều khiển trung tâm cần gửi dữ liệu tới nhiều thiết bị khác.
So sánh RS232, RS422 và RS485
| Đặc điểm | RS232 | RS422 | RS485 |
|---|---|---|---|
| Kiểu tín hiệu | Single-ended | Differential | Differential |
| Topology | Point-to-point | Point-to-multipoint | Multi-drop bus |
| Số thiết bị | 2 thiết bị | 1 transmitter + nhiều receiver | Tối đa 32 thiết bị |
| Khoảng cách truyền | ~15 m | ~1200 m | ~1200 m |
| Khả năng chống nhiễu | Thấp | Tốt | Rất tốt |
| Ứng dụng phổ biến | PC, thiết bị cấu hình | Camera, PLC, CNC | Modbus RTU, BACnet MS/TP |
Có thể thấy RS422 mang lại hiệu năng truyền tín hiệu tốt hơn RS232, nhưng RS485 lại linh hoạt hơn khi cho phép nhiều thiết bị cùng truyền dữ liệu trên một bus.
Ứng dụng của RS422 trong công nghiệp
Chuẩn RS422 được sử dụng trong nhiều ứng dụng công nghiệp như:
- Hệ thống điều khiển PLC
- Camera công nghiệp
- Thiết bị điều khiển CNC
- Thiết bị đo lường và giám sát
- Hệ thống truyền dữ liệu khoảng cách xa
Ngày nay, nhiều thiết bị truyền thông hỗ trợ đồng thời RS232 / RS485 / RS422 để tăng khả năng tương thích với các hệ thống công nghiệp khác nhau.
Kết luận
RS422 là một chuẩn truyền thông serial đáng tin cậy với khả năng truyền dữ liệu tốc độ cao và khoảng cách xa. Nhờ sử dụng tín hiệu vi sai, RS422 có khả năng chống nhiễu tốt và hoạt động ổn định trong môi trường công nghiệp.
Mặc dù RS485 hiện nay phổ biến hơn trong các hệ thống multi-device, RS422 vẫn được sử dụng trong nhiều ứng dụng đặc thù như điều khiển camera, hệ thống CNC hoặc truyền dữ liệu tốc độ cao.
