Phần 4 – Thiết kế & đấu nối mạng DALI: Cáp, nguồn bus, topology và kinh nghiệm triển khai thực tế
Sau khi đã hiểu kiến trúc mạng và cơ chế truyền thông của DALI (Digital Addressable Lighting Interface), bước tiếp theo khi triển khai ngoài hiện trường là: thiết kế dây dẫn, cấp nguồn bus và đấu nối đúng chuẩn.
Trên thực tế, hơn 80% sự cố hệ thống chiếu sáng thông minh không đến từ cấu hình phần mềm mà đến từ lỗi vật lý: sai dây, sụt áp, quá dòng, đấu nhầm cực, đi chung nguồn AC gây nhiễu…. Vì vậy, thông qua phần này, BKAII và các bạn sẽ tập trung hoàn toàn vào góc nhìn thi công & bảo trì.
1. Tổng quan vật lý của bus DALI
- Bus 2 dây, không phân cực
- Truyền đồng thời dữ liệu + nguồn cấp
- Tốc độ thấp: 1200 bps → ưu tiên độ ổn định
- Dòng tối đa toàn bus: 250 mA
- Chiều dài tối đa: 300 m
- Tối đa: 64 thiết bị / bus
Nhờ tốc độ thấp và không phân cực, việc thi công DALI đơn giản hơn nhiều so với các fieldbus như RS485 hay Ethernet công nghiệp.
2. Lựa chọn cáp DALI
2.1 Loại dây khuyến nghị
- Cáp đồng 2 lõi (2×1.0–1.5 mm²)
- Hoặc dùng chung cáp nguồn 5 lõi (L/N/PE + DALI + DALI)
- Nên dùng cáp xoắn đôi để giảm nhiễu
2.2 Tiết diện dây nên dùng
| Chiều dài bus | Tiết diện đề xuất |
|---|---|
| < 100 m | 0.75 mm² |
| 100–200 m | 1.0 mm² |
| 200–300 m | 1.5 mm² |
Tiết diện lớn giúp giảm sụt áp, đặc biệt khi nhiều driver cùng cấp nguồn từ bus.
3. Nguồn bus DALI (DALI Power Supply)
Mỗi mạng DALI cần một nguồn bus chuyên dụng để cấp điện áp khoảng 16VDC cho toàn bộ thiết bị.
- Dòng tối đa tiêu chuẩn: 250 mA
- Mỗi thiết bị tiêu thụ: 2–6 mA
- 64 thiết bị ≈ ~200 mA
- Chừa 20–30% dự phòng
Công thức kiểm tra nhanh:
I tổng = số thiết bị × 5 mA < 250 mA
Nếu vượt → phải chia thành nhiều bus độc lập.

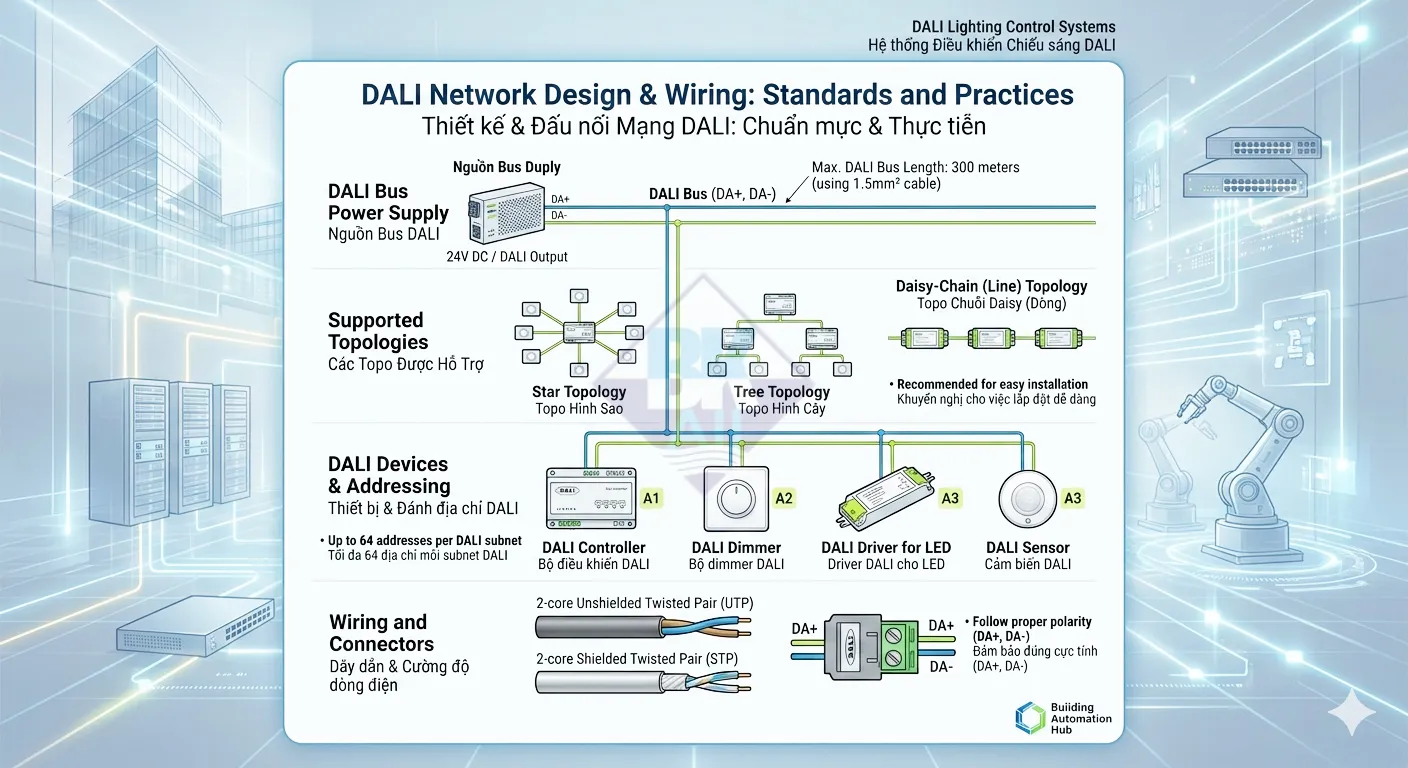

4. Topology mạng DALI
Khác với RS485 phải đi dạng daisy-chain, DALI linh hoạt hơn rất nhiều.
Các topology được phép:
- Line (dây chuyền)
- Star (hình sao)
- Tree (cây phân nhánh)
- Kết hợp tự do
Lưu ý quan trọng:
- Tổng chiều dài dây ≤ 300 m (tính toàn bộ nhánh)
- Không cần termination
- Không cần điện trở cuối tuyến
5. Nguyên tắc chống nhiễu khi đi dây
- Không đi song song sát dây nguồn 3 pha
- Giữ khoảng cách ≥ 10–15 cm với cáp động lực
- Dùng cáp xoắn đôi hoặc có shield khi môi trường nhiễu cao
- Nối đất shield một đầu
- Tránh chạy chung máng với biến tần/VFD
Mặc dù DALI tốc độ thấp nhưng môi trường công nghiệp vẫn có thể gây lỗi truyền thông nếu bố trí dây không hợp lý.
6. Ví dụ thiết kế thực tế – Tầng văn phòng 40 bộ đèn
Mô hình
DALI Gateway/Master
↓
Bus 2 dây 180m
↓
40 Driver LED + 2 Sensor
Tính toán
- 42 thiết bị × 5 mA = 210 mA
- < 250 mA → đạt
- Chiều dài 180 m → dùng cáp 1.0 mm²
Triển khai
- Chia 3 nhánh theo khu vực
- Mỗi nhánh ~60 m
- Gateway đặt trung tâm để giảm chiều dài
→ Hệ thống hoạt động ổn định, không sụt áp, dễ bảo trì.
7. Lỗi đấu nối phổ biến ngoài hiện trường
| Lỗi | Triệu chứng | Nguyên nhân |
|---|---|---|
| Quá 64 thiết bị | Mất phản hồi | Quá tải bus |
| Dây quá nhỏ | Đèn chập chờn | Sụt áp |
| Đi chung nguồn AC | Lỗi frame | Nhiễu EMI |
| Thiếu nguồn bus | Không nhận thiết bị | Không có 16V |
| Đấu nhầm sang 230VAC | Hỏng driver | Sai dây |
8. Checklist triển khai nhanh cho kỹ sư
- ✓ Đếm số thiết bị < 64
- ✓ Tính dòng < 250 mA
- ✓ Chiều dài < 300 m
- ✓ Chọn tiết diện dây phù hợp
- ✓ Không đi chung máng với động lực
- ✓ Đo điện áp bus ~16V
- ✓ Test từng nhóm trước khi bàn giao
9. Tổng kết
Thiết kế vật lý đúng ngay từ đầu sẽ quyết định 90% độ ổn định của hệ thống DALI. Với ưu điểm 2 dây – không phân cực – không termination – topology linh hoạt, DALI là một trong những chuẩn fieldbus dễ thi công nhất trong tự động hóa tòa nhà.
Ở phần tiếp theo, chúng ta sẽ đi sâu vào cấu hình địa chỉ, group, scene và commissioning thực tế khi đưa hệ thống vào vận hành.
