Phần 5 – Cấu hình DALI Controller & tích hợp PLC/BMS: Addressing, Group, Scene và Gateway
Sau khi hoàn thành thiết kế dây và đấu nối vật lý, bước quan trọng tiếp theo trong triển khai hệ chiếu sáng thông minh là commissioning – cấu hình và tích hợp điều khiển.
Trong hệ thống Digital Illumination Interface Alliance (DiiA) quản lý chuẩn International Electrotechnical Commission IEC 62386, mỗi thiết bị DALI đều có thể:
- Được gán địa chỉ riêng (short address)
- Thuộc nhiều group
- Lưu nhiều scene ánh sáng
- Được điều khiển bởi PLC/BMS/SCADA/IoT
Thông qua p, BKAII sẽ cùng các bạn nhìn theo hướng tích hợp hệ thống (system integrator), chúng tôi hi vọng sẽ giúp các bạn cấu hình nhanh và kết nối DALI vào các nền tảng tự động hóa hiện đại.

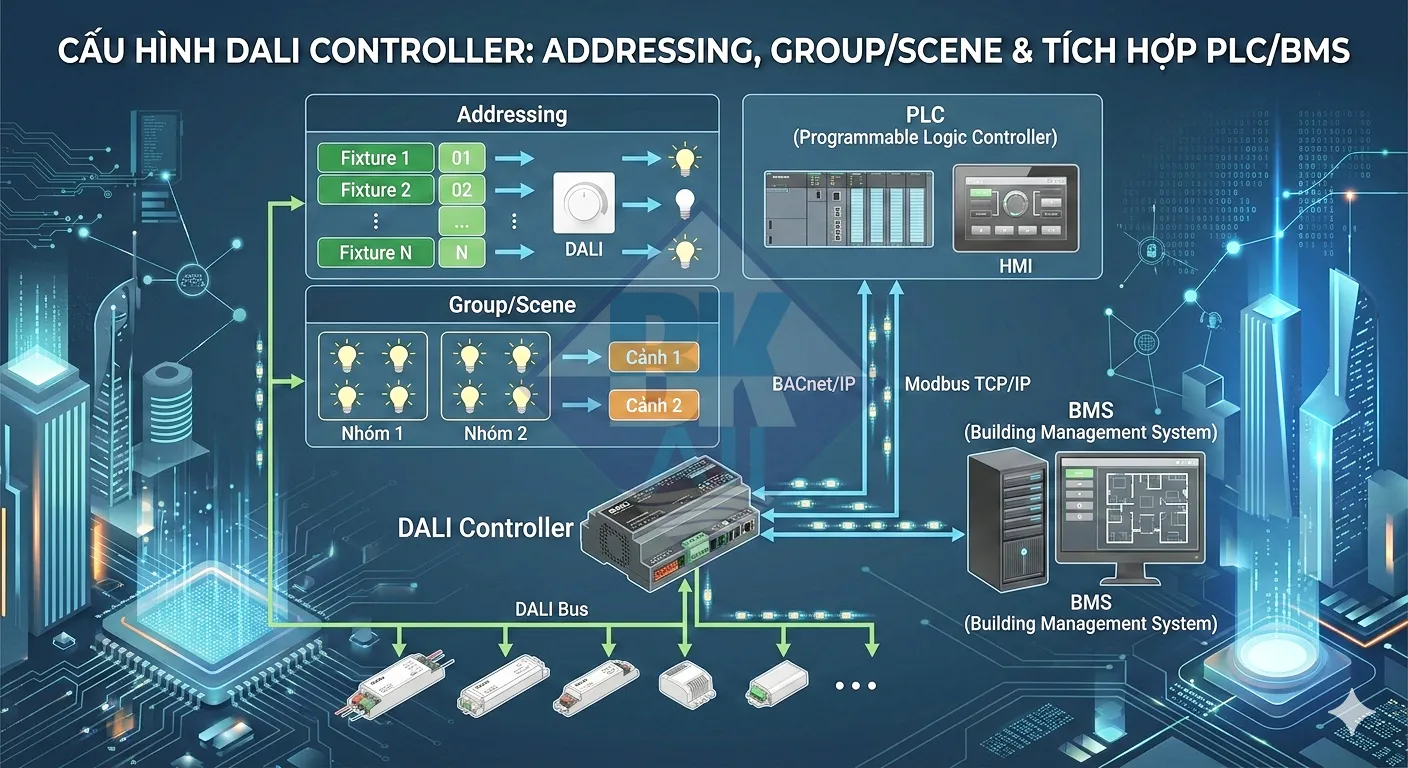

1. Kiến trúc điều khiển tổng thể
PLC / BMS / SCADA
↓
DALI Gateway / Controller (Master)
↓
DALI Bus
↓
Driver + Sensor + Switch
- Controller/Gateway: quản lý địa chỉ, group, scene, lịch
- PLC/BMS: gửi lệnh cấp cao (schedule, energy, alarm)
- DALI Bus: điều khiển thiết bị chiếu sáng
2. Đánh địa chỉ tự động (Auto Addressing)
Mỗi bus hỗ trợ tối đa 64 thiết bị. Thay vì gán thủ công từng đèn, ta dùng chức năng auto commissioning.
Quy trình chuẩn:
- Controller gửi lệnh “Initialize”
- Thiết bị vào chế độ random address
- Master quét tuần tự
- Gán short address 0 → 63
- Lưu cấu hình vào bộ nhớ
Lợi ích:
- Tiết kiệm 90% thời gian cấu hình
- Không cần xác định vị trí vật lý trước
- Dễ thay thế thiết bị mới
3. Tạo Group và Scene
3.1 Group (tối đa 16)
Group giúp điều khiển nhiều đèn cùng lúc bằng một lệnh duy nhất.
Ví dụ:
- Group 1 → Khu làm việc
- Group 2 → Hành lang
- Group 3 → Phòng họp
3.2 Scene (tối đa 16)
Scene lưu mức sáng (0–254) của từng đèn.
| Scene | Mô tả | Mức sáng |
|---|---|---|
| 1 | Working | 100% |
| 2 | Meeting | 60% |
| 3 | Presentation | 20% |
| 4 | Off | 0% |
→ Khi gọi “Recall Scene”, toàn bộ đèn chuyển trạng thái gần như tức thời.
4. Lập lịch chiếu sáng (Scheduling)
Controller hoặc BMS có thể tự động bật/tắt theo thời gian:
- Bật 07:30 – Tắt 18:00
- Giảm 50% vào giờ nghỉ trưa
- Tắt khi không có người (sensor)
- Chế độ tiết kiệm cuối tuần
Việc lập lịch giúp giảm 20–40% điện năng tiêu thụ trong tòa nhà văn phòng.
5. Cấu hình Gateway tích hợp hệ thống
5.1 DALI – Modbus
Dùng khi tích hợp PLC công nghiệp (Siemens, Schneider, Delta…).
- Mỗi group/scene → mapping thanh ghi Modbus
- PLC ghi giá trị → điều khiển đèn
5.2 DALI – BACnet
Phù hợp hệ thống BMS/HVAC tòa nhà.
- Group → BACnet Object
- Scene → Binary/Analog Value
- Dễ tích hợp SCADA
5.3 DALI – MQTT
Dùng cho IoT/Cloud/Smart Building.
- Publish trạng thái đèn
- Remote control qua Internet
- Thu thập dữ liệu năng lượng
6. Ví dụ triển khai thực tế – Tòa nhà 3 tầng
Mô hình
SCADA
↓
Gateway DALI–BACnet
↓
3 Bus DALI (mỗi tầng 1 bus)
↓
180 Driver + 12 Sensor
Cấu hình
- Mỗi tầng = 1 group chính
- Scene: Working / Eco / Cleaning / Off
- Schedule tự động theo giờ hành chính
Vận hành
- BMS gửi lệnh → Gateway → DALI frame
- Driver phản hồi trạng thái → hiển thị trên SCADA
- Bảo trì biết chính xác đèn hỏng
→ Hệ thống tập trung, tiết kiệm điện và dễ quản lý.
7. Checklist cấu hình nhanh
- ✓ Auto addressing hoàn tất
- ✓ Kiểm tra đủ 64 thiết bị
- ✓ Tạo group logic theo khu vực
- ✓ Tạo scene chuẩn vận hành
- ✓ Mapping gateway chính xác
- ✓ Test bật/tắt từ PLC/BMS
- ✓ Backup cấu hình
8. Tổng kết
Nếu phần 4 quyết định độ ổn định vật lý, thì phần 5 quyết định trải nghiệm vận hành và khả năng tích hợp.
Nhờ addressing, group, scene và gateway, DALI có thể kết nối liền mạch với PLC, BMS và nền tảng IoT, biến hệ chiếu sáng thành một phần của hệ sinh thái tự động hóa tổng thể.
