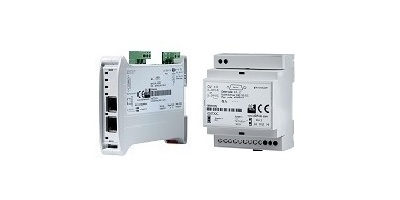

HD67712-IP-4-A1 – Bộ chuyển đổi BACnet IP sang Modbus RS485

HD67712-IP-4-A1 là bộ chuyển đổi giao thức công nghiệp cho phép kết nối giữa BACnet IP và Modbus RS485, đến từ hãng ADFweb và hiện được BKAII phân phối tại Việt Nam. Thiết bị hoạt động như một BACnet IP Master và Modbus Slave, cho phép thu thập và ánh xạ dữ liệu giữa hai giao thức một cách linh hoạt, giúp các hệ thống BMS, HVAC dễ dàng tích hợp với PLC, HMI hoặc SCADA.

Với thiết kế chuẩn công nghiệp, kích thước nhỏ gọn và khả năng lắp đặt DIN-Rail tiện lợi, HD67712-IP-4-A1 đảm bảo hoạt động ổn định trong môi trường khắc nghiệt. Đây là giải pháp hiệu quả cho các bài toán tích hợp hệ thống trong lĩnh vực điện lực, tòa nhà thông minh, giao thông và các ứng dụng IoT công nghiệp.

Tìm hiểu thêm về giao thức

• BACnet trong hệ thống BMS & HVAC
• Modbus – từ cơ bản đến chuyên sâu

Mô hình ứng dụng HD67712-IP-4-A1

Các thành phần trong hệ thống

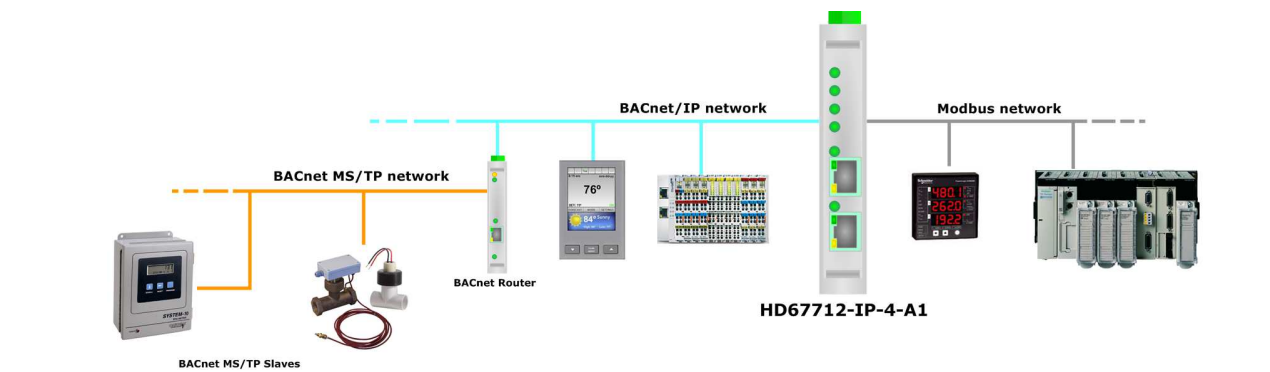

Hình trên mô tả một kiến trúc tích hợp điển hình sử dụng HD67712-IP-4-A1 để kết nối giữa hệ thống BACnet và Modbus.

• Mạng BACnet MS/TP: Thiết bị trường như cảm biến, HVAC, đồng hồ đo (RS485).

• Mạng BACnet/IP: Qua BACnet Router, đưa dữ liệu lên Ethernet.

• Mạng Modbus: PLC, đồng hồ điện, I/O sử dụng Modbus RS485.

Nguyên lý hoạt động

• BACnet side: Hoạt động như BACnet IP Master (Read/Write Property).

• Modbus side: Hoạt động như Modbus Slave (Holding/Input Register).

Dữ liệu được liên kết thông qua cơ chế mapping bằng phần mềm SW67712.

Luồng dữ liệu

1. Gateway đọc dữ liệu từ BACnet

2. Mapping sang vùng nhớ Modbus

3. PLC/SCADA đọc qua Modbus RS485

Trong mô hình này, PLC đóng vai trò Modbus Master để đọc dữ liệu từ gateway, trong khi gateway sẽ thu thập và ánh xạ dữ liệu từ hệ thống BACnet, giúp PLC có thể giám sát các thiết bị BMS mà không cần hỗ trợ trực tiếp giao thức BACnet.
