Trạm cân tải trọng xe và những tiêu chí lựa chọn Serial Device Server phù hợp

Trong các hệ thống trạm cân tải trọng xe hiện đại tại nhà máy, cảng biển, kho vận hay bến bãi logistics, việc kết nối dữ liệu từ đầu cân, PLC, máy in phiếu cân hay thiết bị nhận dạng về hệ thống quản lý tập trung đóng vai trò cực kỳ quan trọng. Tuy nhiên môi trường trạm cân thường tồn tại nhiều nguồn nhiễu điện từ mạnh khiến quá trình truyền thông serial dễ phát sinh lỗi, mất dữ liệu hoặc hỏng thiết bị.

Chính vì vậy, việc lựa chọn đúng Serial Device Server RS232/RS485/RS422 sang Ethernet không chỉ giúp hệ thống hoạt động ổn định mà còn đảm bảo độ chính xác dữ liệu cân, giảm downtime và tăng tuổi thọ thiết bị.

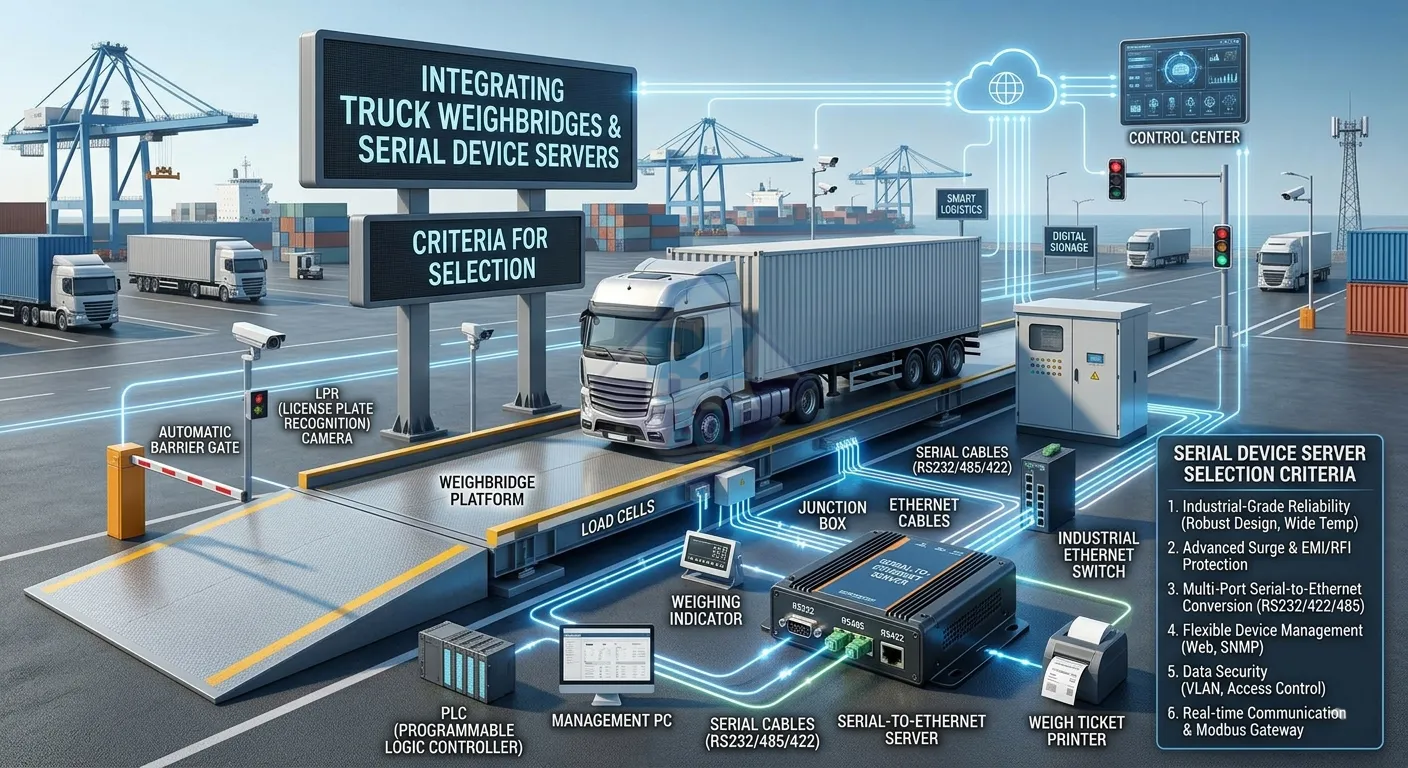

Các thành phần phổ biến trong hệ thống trạm cân tải trọng xe

Một hệ thống trạm cân công nghiệp hiện nay thường bao gồm nhiều thành phần điện – điện tử hoạt động đồng thời:

• Bàn cân điện tử (Weighbridge)
• Loadcell cân tải trọng
• Hộp cộng tín hiệu loadcell
• Đầu hiển thị cân (Indicator)
• PLC điều khiển
• Máy tính quản lý cân
• Camera nhận diện biển số xe
• Barrier tự động
• Máy in phiếu cân
• Switch Ethernet công nghiệp
• Bộ chuyển đổi Serial Device Server

Trong đó, nhiều thiết bị vẫn sử dụng chuẩn giao tiếp truyền thống như RS232, RS485 hoặc RS422. Vì vậy cần sử dụng Serial Device Server để đưa dữ liệu lên hệ thống Ethernet/SCADA/Cloud.

Vì sao môi trường trạm cân dễ gây nhiễu truyền thông?

Trạm cân là môi trường công nghiệp đặc thù với rất nhiều nguồn phát sinh nhiễu điện từ (EMI/EMC), ảnh hưởng trực tiếp đến thiết bị truyền thông serial.

1. Nhiễu từ biến tần (Inverter/VFD)

Các động cơ băng tải, motor barrier, quạt công nghiệp hoặc hệ thống cấp liệu thường sử dụng biến tần điều khiển tốc độ. Quá trình đóng cắt PWM tần số cao tạo ra nhiễu điện từ rất mạnh gây:

• Mất frame dữ liệu RS485
• Lỗi CRC Modbus RTU
• Disconnect Ethernet ngẫu nhiên
• Reset Serial Device Server

2. Nhiễu từ motor công suất lớn

Các motor khởi động trực tiếp hoặc đóng cắt qua contactor sẽ tạo xung điện áp lớn trên nguồn cấp và hệ thống tiếp địa.

3. Sét lan truyền và quá áp

Do trạm cân thường lắp đặt ngoài trời nên hệ thống rất dễ chịu ảnh hưởng bởi:

• Sét lan truyền
• Surge trên đường RS485
• Chênh lệch điện thế tiếp địa

Đây là nguyên nhân phổ biến gây cháy cổng serial hoặc hỏng cổng Ethernet.

4. Ground loop – vòng lặp tiếp địa

Khi các thiết bị trong hệ thống nối đất ở nhiều điểm khác nhau sẽ sinh ra dòng loop chạy qua mass tín hiệu, gây:

• Sai dữ liệu cân
• Treo truyền thông RS232/RS485
• Hỏng cổng COM

5. Đi dây tín hiệu không đúng chuẩn EMC

Một số lỗi triển khai thực tế rất phổ biến:

• Cáp RS485 đi chung máng với cáp động lực 3 pha
• Ethernet đi sát cáp biến tần
• Không sử dụng cáp chống nhiễu shielded
• Đấu shield sai kỹ thuật

Tiêu chí lựa chọn Serial Device Server phù hợp cho trạm cân tải trọng

Đây là yếu tố quan trọng nhất giúp hệ thống cân vận hành ổn định lâu dài.

1. Hỗ trợ cách ly tín hiệu (Isolation)

Nên ưu tiên các bộ Serial Device Server có khả năng cách ly điện:

• 2 kV isolation
• 4 kV isolation

Isolation giúp chống:

• Ground loop
• Surge điện áp
• Chênh áp mass giữa các thiết bị

2. Hỗ trợ chống sét lan truyền (Surge Protection)

Đối với môi trường ngoài trời, nên ưu tiên thiết bị có:

• ESD Protection
• Surge Protection
• EFT Protection

3. Hỗ trợ RS485 công nghiệp

RS485 là chuẩn phù hợp nhất cho môi trường trạm cân nhờ khả năng chống nhiễu tốt.

Thiết bị nên hỗ trợ:

• 2-wire và 4-wire RS485
• Automatic Data Direction Control (ADDC)
• Termination resistor
• Fail-safe biasing

4. Nhiệt độ hoạt động công nghiệp

Cabin trạm cân hoặc tủ điện ngoài trời thường có nhiệt độ rất cao vào mùa hè.

Nên ưu tiên thiết bị hỗ trợ:

• -40 đến 75°C
• Thiết kế không quạt (fanless)

5. Hỗ trợ đa giao thức truyền thông

Một Serial Device Server tốt nên hỗ trợ:

• TCP Server/Client
• UDP
• Virtual COM
• Modbus Gateway
• RFC2217

6. Khả năng hoạt động ổn định lâu dài

Đối với hệ thống cân xe tải, downtime gây ảnh hưởng trực tiếp đến hoạt động xuất nhập hàng.

Do đó nên lựa chọn thiết bị từ các hãng công nghiệp uy tín có MTBF cao và firmware ổn định.

7. Khả năng quản lý và giám sát từ xa

Thiết bị nên hỗ trợ:

• Web Console
• SNMP
• Syslog
• Auto reboot recovery

Khuyến nghị triển khai thực tế cho trạm cân

Kiến trúc đề xuất

Loadcell
   ↓
Indicator
   ↓ RS485 Isolated
Serial Device Server
   ↓ Ethernet/Fiber
Industrial Switch
   ↓
SCADA / Server / ERP

Các lưu ý quan trọng

• Tách riêng cáp tín hiệu và cáp động lực
• Sử dụng cáp RS485 chống nhiễu twisted pair shielded
• Ưu tiên switch Ethernet công nghiệp
• Lắp chống sét cho nguồn và đường truyền
• Nếu khoảng cách xa nên sử dụng cáp quang Fiber

Các bộ Serial Device Server đề xuất cho hệ thống trạm cân tải trọng xe

Đối với môi trường trạm cân công nghiệp có nhiều nhiễu điện từ, rung động và nguy cơ sét lan truyền, nên ưu tiên sử dụng các dòng Industrial Serial Device Server có khả năng chống nhiễu cao, hoạt động ổn định lâu dài và hỗ trợ isolation công nghiệp.

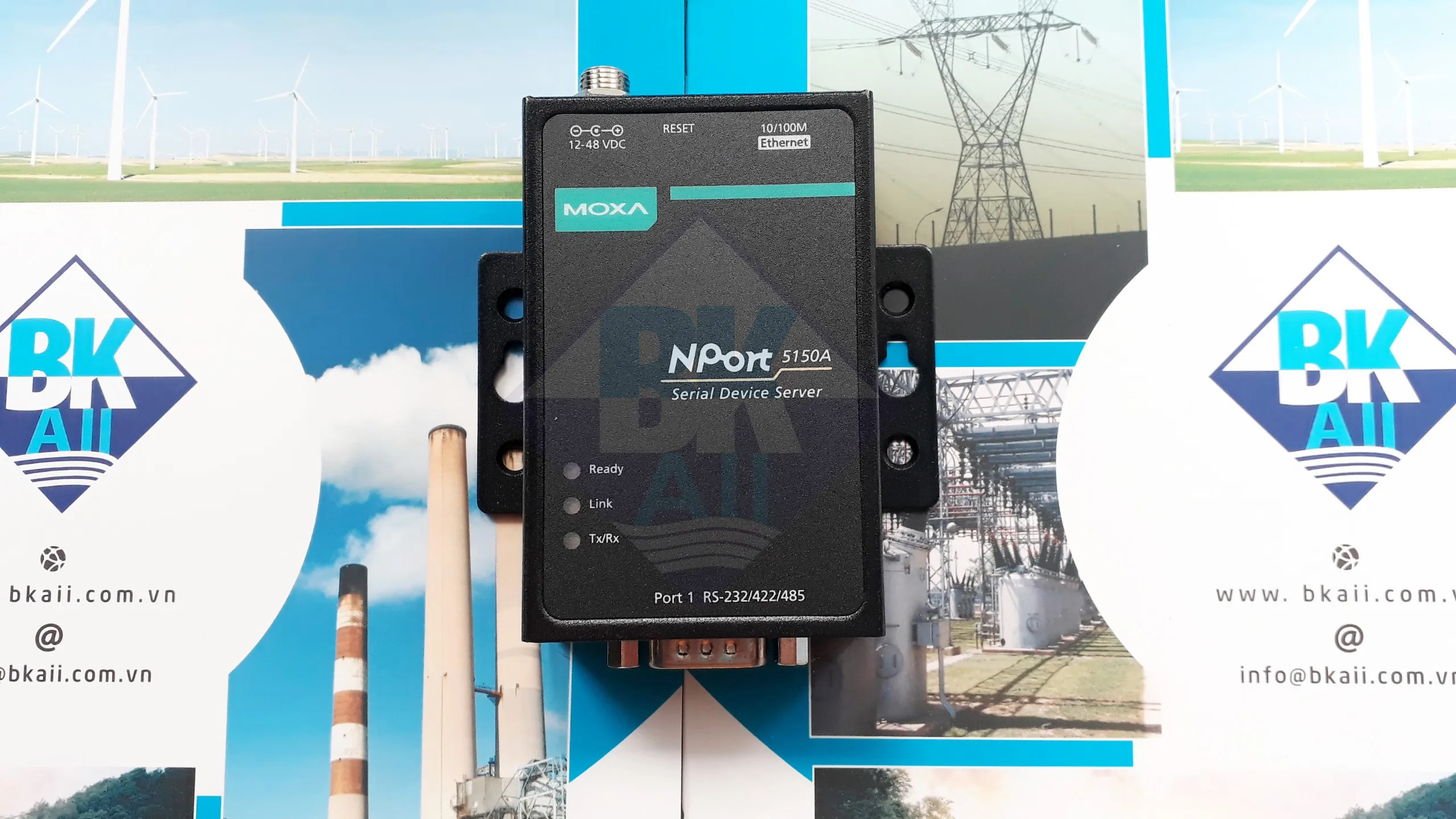

1. Moxa NPort 5150A

Đây là một trong những model phổ biến nhất cho hệ thống cân điện tử và PLC công nghiệp.

• 1 cổng RS232/422/485
• Hỗ trợ TCP Server/Client, UDP, Pair Connection
• Tích hợp ADDC cho RS485
• Thiết kế công nghiệp ổn định cao
• Phù hợp kết nối đầu cân, PLC, HMI

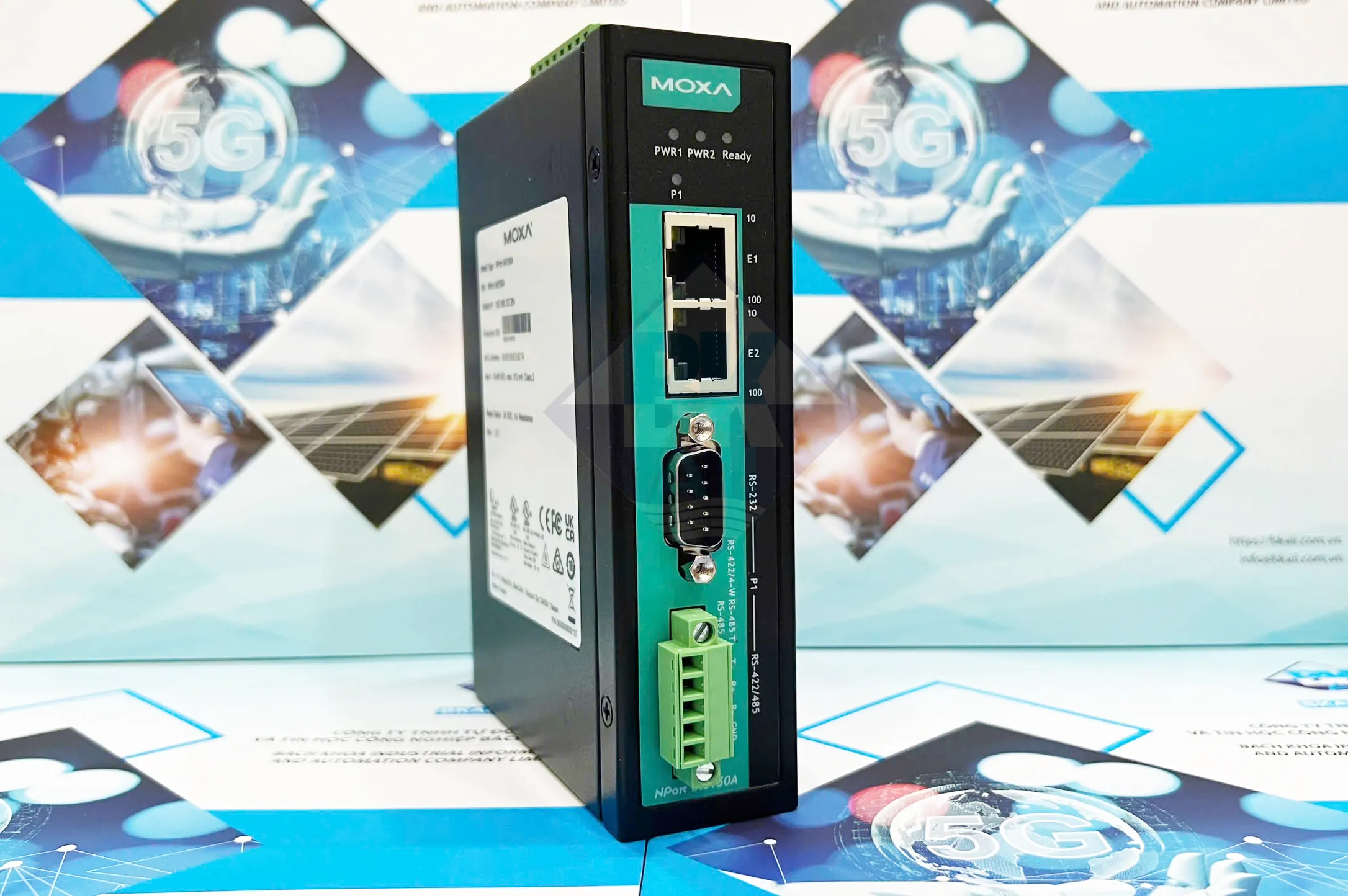

2. Moxa NPort IA5150A

Phiên bản chuyên dụng cho môi trường công nghiệp khắc nghiệt với isolation và chống surge tốt hơn.

• 2 kV isolation bảo vệ cổng serial
• Hoạt động nhiệt độ rộng
• Chống nhiễu tốt cho môi trường biến tần
• Thích hợp cho trạm cân ngoài trời

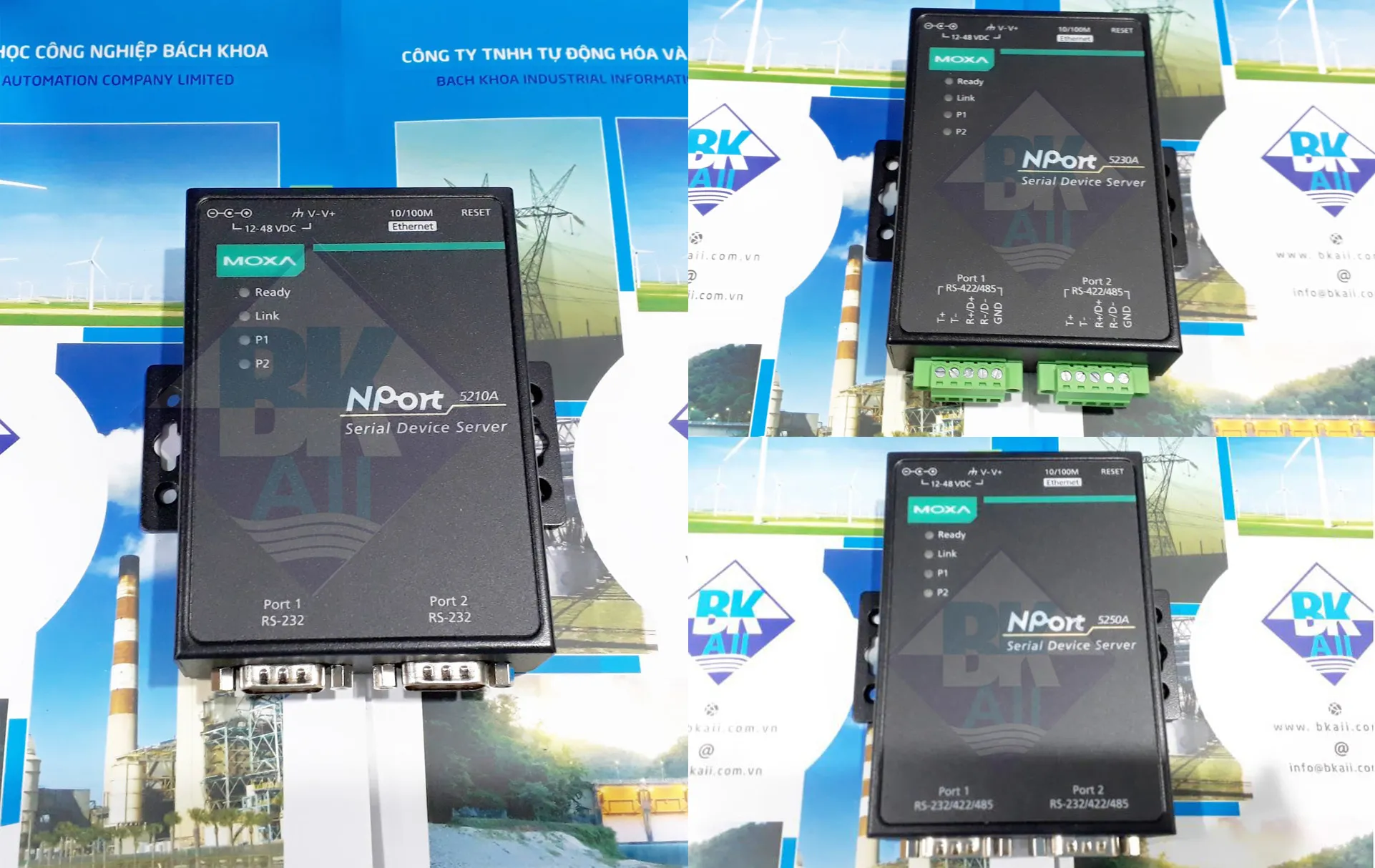

3. Moxa NPort 5210A / 5230A / 5250A

Dòng Serial Device Server nhiều cổng, phù hợp cho hệ thống cân tích hợp nhiều thiết bị serial.

• 2 hoặc 4 cổng serial
• Tiết kiệm không gian tủ điện
• Giảm số lượng nguồn cấp
• Quản lý tập trung dễ dàng

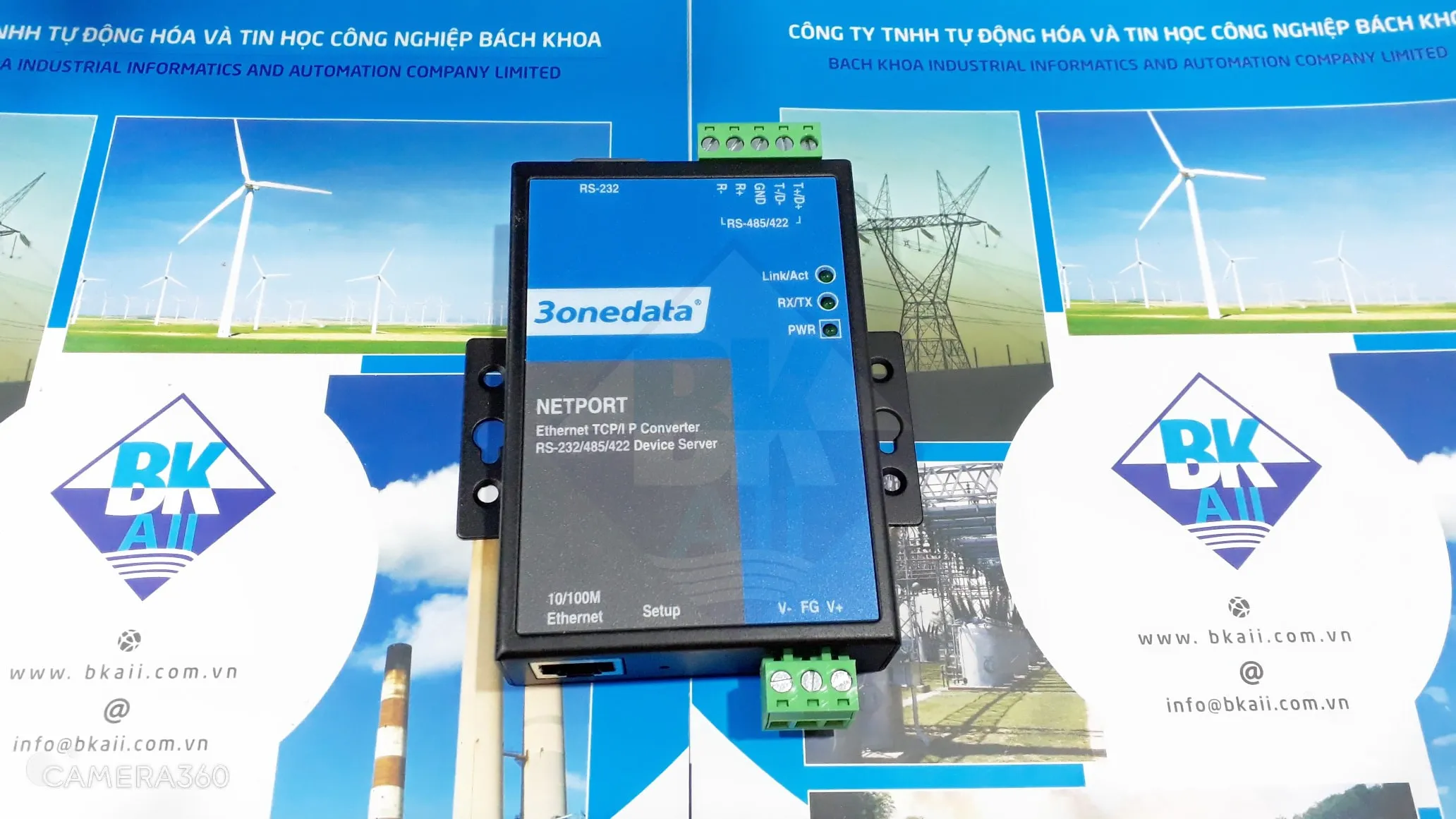

4. 3onedata NP301

Dòng Serial Device Server công nghiệp của 3onedata được sử dụng nhiều trong hệ thống tự động hóa nhà máy.

• Hỗ trợ Virtual COM và Modbus Gateway
• Watchdog tự động recovery kết nối
• ESD Protection cao
• Thiết kế DIN-Rail công nghiệp

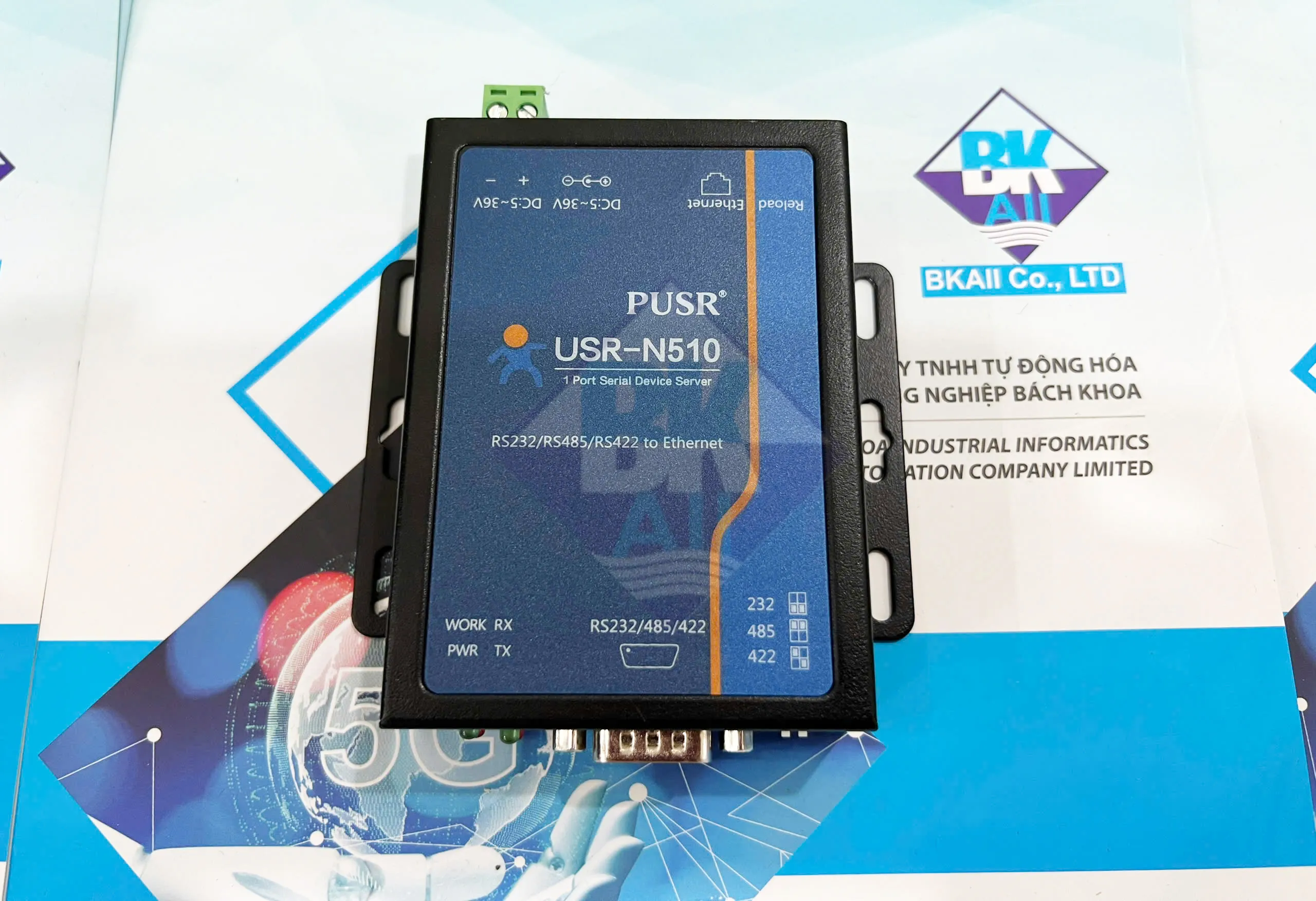

5. USR-N510

Giải pháp phù hợp cho các hệ thống cân cần tối ưu chi phí nhưng vẫn yêu cầu độ ổn định cao.

• Hỗ trợ Modbus TCP/RTU Gateway
• Cấu hình đơn giản
• Chi phí đầu tư hợp lý
• Phù hợp các trạm cân vừa và nhỏ

6. Trường hợp nên chọn dòng có isolation

Nên ưu tiên sử dụng các model isolated trong các trường hợp:

• Khoảng cách truyền RS485 xa
• Hệ thống có biến tần công suất lớn
• Trạm cân ngoài trời
• Nhiều điểm nối đất khác nhau
• Thường xuyên xảy ra lỗi CRC hoặc mất truyền thông

7. Khuyến nghị thực tế khi lựa chọn thiết bị

Kết luận

Môi trường trạm cân tải trọng xe là môi trường công nghiệp có mức nhiễu điện từ cao và phức tạp. Vì vậy việc lựa chọn đúng Serial Device Server RS232/RS485/RS422 sang Ethernet đóng vai trò cực kỳ quan trọng trong việc đảm bảo hệ thống truyền thông ổn định, chính xác và bền bỉ.

Các tiêu chí như isolation, chống sét, khả năng chống nhiễu, hỗ trợ RS485 công nghiệp, nhiệt độ hoạt động và độ ổn định firmware cần được ưu tiên hàng đầu khi triển khai thực tế tại các trạm cân xe tải, cảng biển và nhà máy công nghiệp.
