Các bộ chuyển đổi quang điện Single Mode tốc độ 100M thông dụng

Trong các hệ thống mạng công nghiệp, camera IP, SCADA hay kết nối Ethernet khoảng cách xa, bộ chuyển đổi quang điện Single Mode 100Mbps vẫn đang được sử dụng rất rộng rãi nhờ chi phí hợp lý, độ ổn định cao và khả năng truyền dẫn lên tới hàng chục km.

Mặc dù hiện nay Ethernet Gigabit ngày càng phổ biến, nhưng đối với nhiều hệ thống điều khiển công nghiệp, truyền dữ liệu PLC, HMI, RTU, camera giám sát hoặc các hệ thống tự động hóa không yêu cầu băng thông lớn thì các bộ Media Converter quang điện Single Mode tốc độ 100M vẫn là giải pháp rất hiệu quả.

Trong bài viết này, chúng ta sẽ cùng tìm hiểu các model bộ chuyển đổi quang điện Single Mode 100M thông dụng đến từ các hãng nổi tiếng như Moxa và 3onedata.

Bộ chuyển đổi quang điện Single Mode 100M là gì?

Đây là thiết bị dùng để chuyển đổi tín hiệu Ethernet RJ45 tốc độ 10/100Base-T(X) sang tín hiệu quang Single Mode 100Base-FX và ngược lại.

Các thiết bị này thường có:

1 cổng Ethernet RJ45 10/100Mbps.
1 cổng quang SC Single Mode.
Khoảng cách truyền 20km hoặc xa hơn.
Nguồn DC công nghiệp.
Khả năng chống nhiễu tốt.

Ưu điểm của Media Converter Single Mode 100M

Truyền dữ liệu khoảng cách xa

Cáp quang Single Mode cho phép truyền Ethernet:

20km
40km
60km
80km hoặc xa hơn

Điều này giúp kết nối mạng giữa các nhà xưởng, tòa nhà hoặc trạm điều khiển ở khoảng cách rất xa.

Chống nhiễu điện từ tốt

Do sử dụng truyền dẫn quang nên hệ thống gần như không bị ảnh hưởng bởi:

Biến tần.
Động cơ công suất lớn.
Nhiễu điện từ.
Sét lan truyền.

Chi phí hợp lý

Đối với các hệ thống không yêu cầu Gigabit Ethernet, sử dụng Media Converter 100M giúp tiết kiệm chi phí đáng kể mà vẫn đảm bảo độ ổn định.

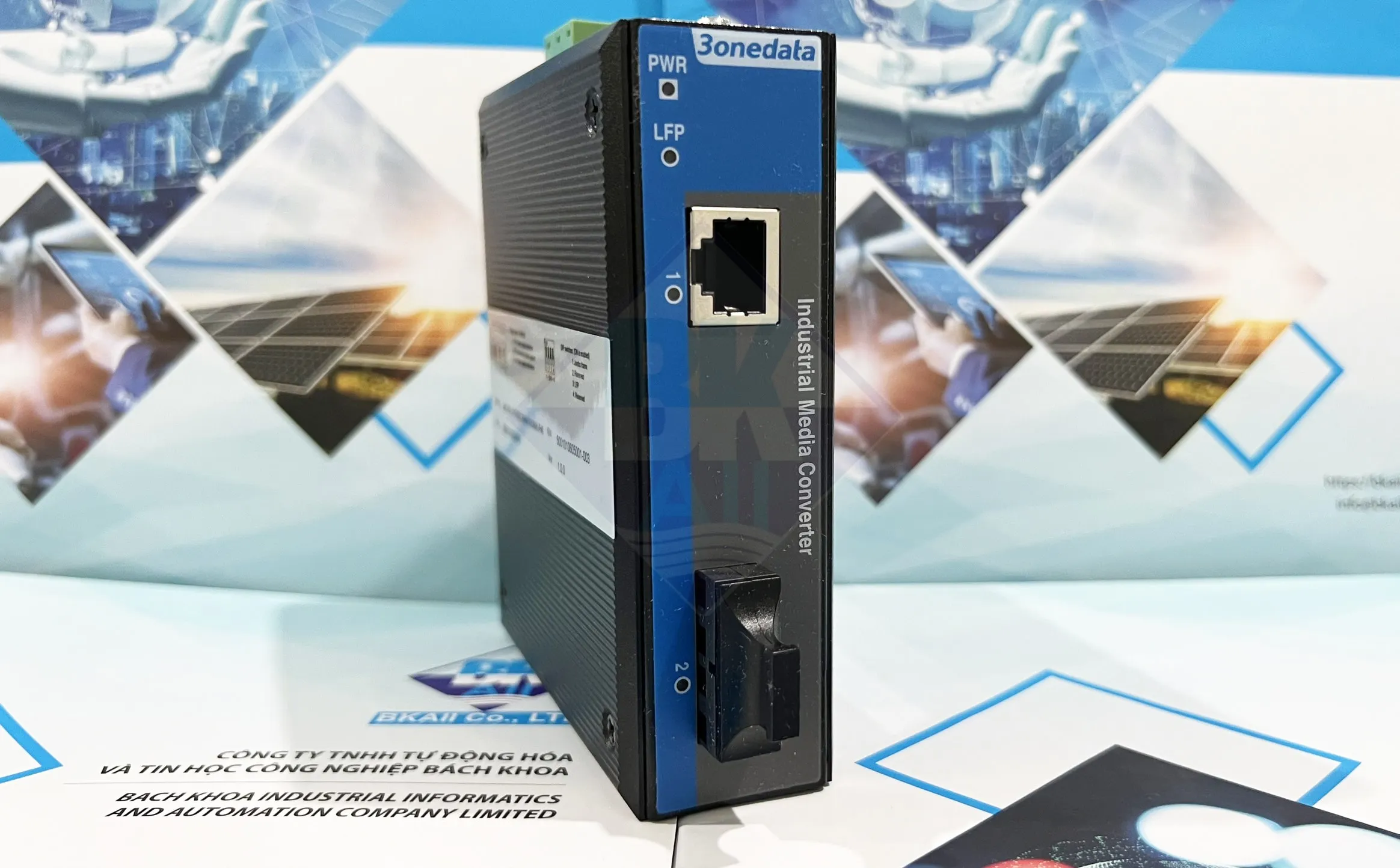

IMC100-1T1F(SSC20KM)-P48 của 3onedata

IMC100-1T1F(SSC20KM)-P48

IMC100-1T1F(SSC20KM)-P48 là bộ chuyển đổi quang điện công nghiệp của hãng 3onedata, hỗ trợ chuyển đổi Ethernet 10/100Base-T(X) sang quang Single Mode 100Base-FX khoảng cách 20km.

Đặc điểm nổi bật

1 cổng RJ45 10/100Mbps.
1 cổng quang SC Single Mode 20km.
Hỗ trợ nguồn công nghiệp 48VDC.
Thiết kế DIN Rail.
Hoạt động ổn định trong môi trường công nghiệp.
Chống nhiễu tốt.

Ứng dụng

Kết nối SCADA.
Kết nối PLC khoảng cách xa.
Camera giao thông.
Nhà máy sản xuất.
Truyền Ethernet công nghiệp.

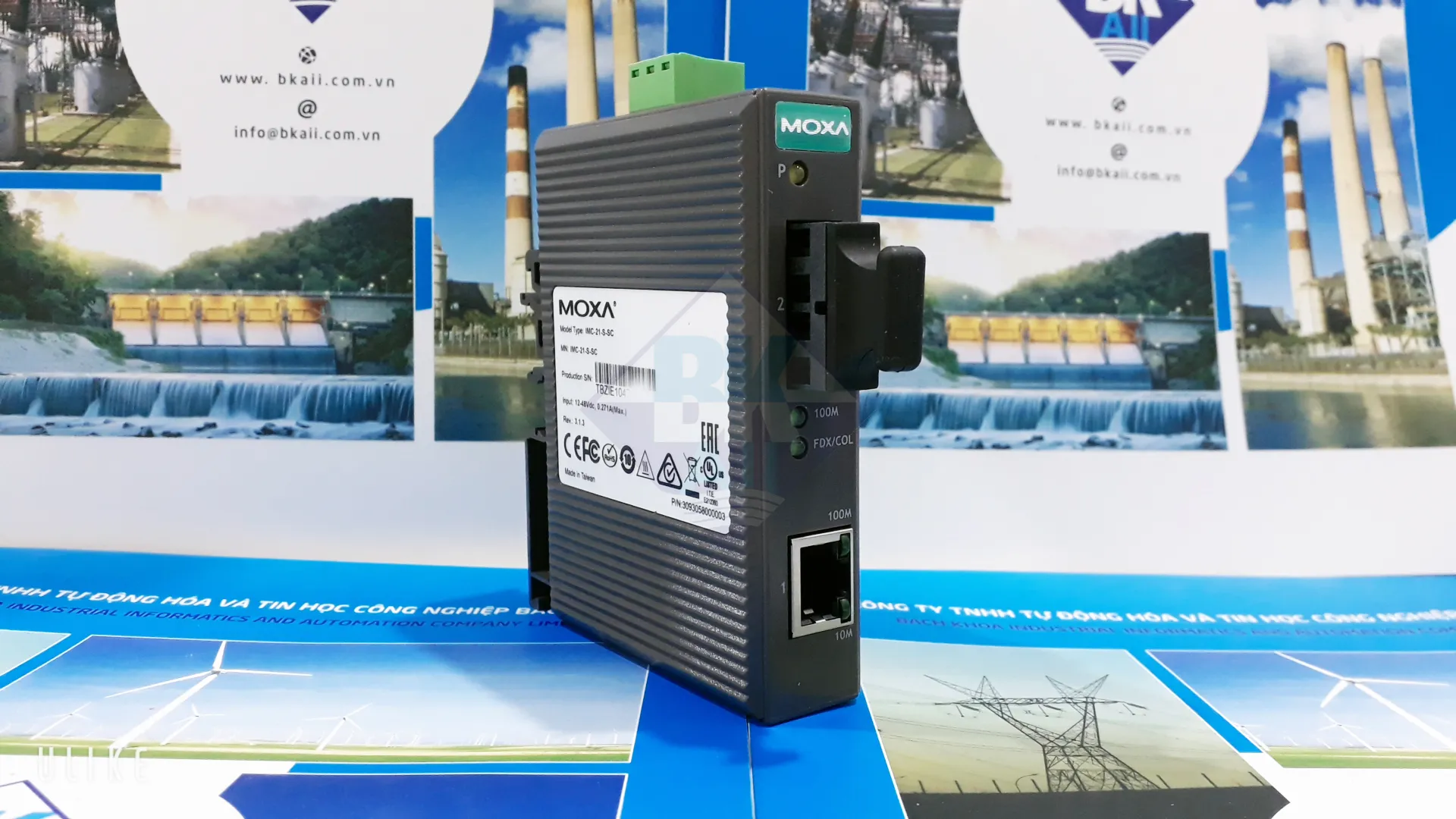

IMC-21-S-SC của Moxa

IMC-21-S-SC

IMC-21-S-SC là bộ Media Converter công nghiệp phổ biến của Moxa với thiết kế nhỏ gọn, vỏ nhựa và hỗ trợ truyền quang Single Mode 20km.

Thông số nổi bật

1 cổng Ethernet 10/100Base-T(X).
1 cổng quang SC Single Mode.
Khoảng cách truyền 20km.
Thiết kế nhỏ gọn.
Tiêu chuẩn EN 60950-1.
UL 60950-1.
IEC 60068-2-6 chống rung.

Ưu điểm

Model này phù hợp cho các ứng dụng công nghiệp cơ bản cần:

Chi phí tối ưu.
Kích thước nhỏ.
Độ ổn định cao.
Thương hiệu uy tín.

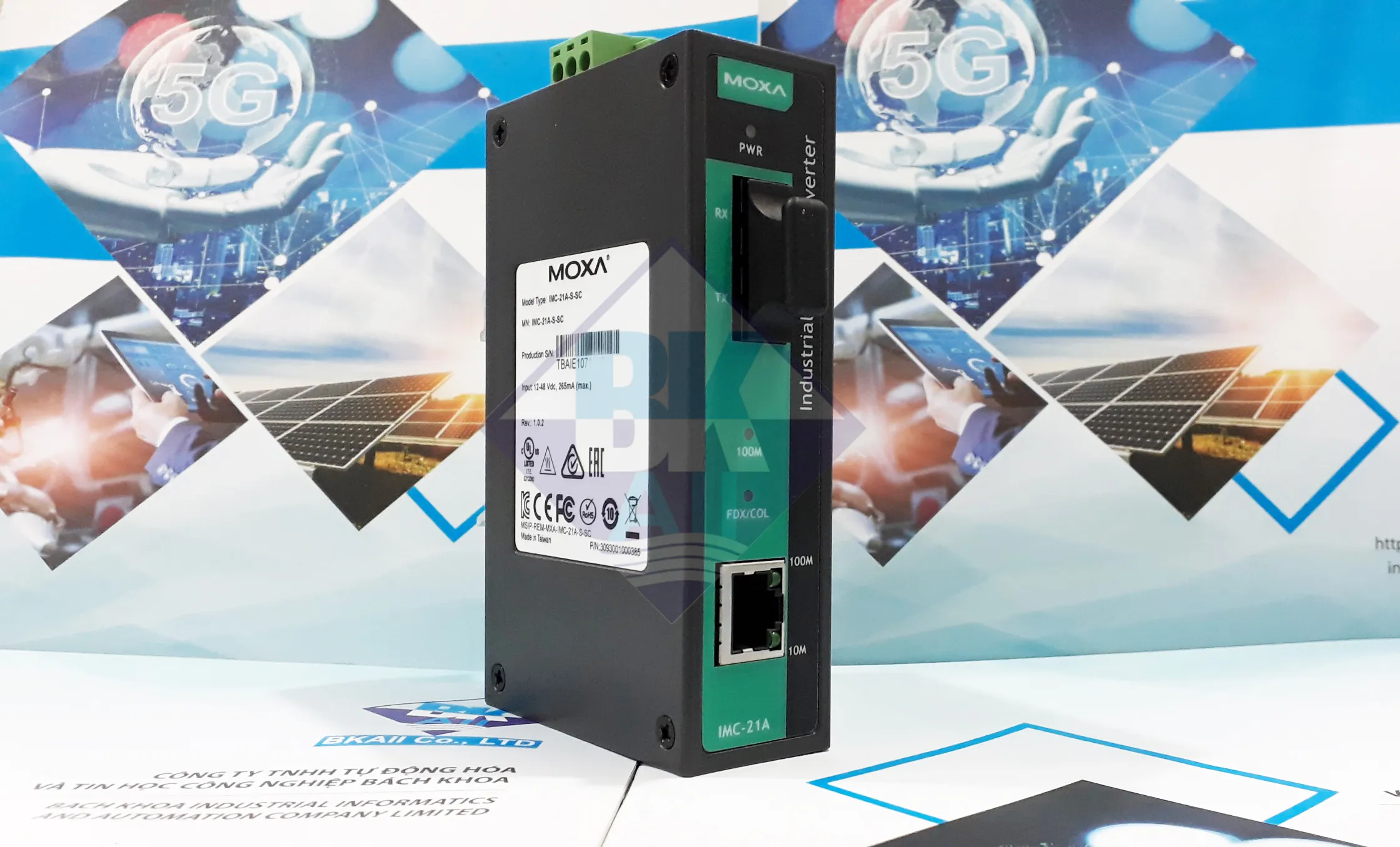

IMC-21A-S-SC của Moxa

IMC-21A-S-SC

IMC-21A-S-SC là phiên bản nâng cấp với vỏ kim loại chắc chắn hơn, phù hợp cho môi trường công nghiệp khắc nghiệt.

Đặc điểm nổi bật

Vỏ kim loại công nghiệp.
1 cổng Ethernet 10/100Base-T(X).
1 cổng quang SC Single Mode.
Khoảng cách truyền 20km.
Thiết kế DIN Rail.
Độ bền cơ khí cao.
EN 60950-1.
UL 60950-1.
IEC 60068-2-6 chống rung.

Ứng dụng phù hợp

Tủ điện công nghiệp.
Nhà máy sản xuất.
Hệ thống giao thông.
SCADA.
Nhà máy điện.

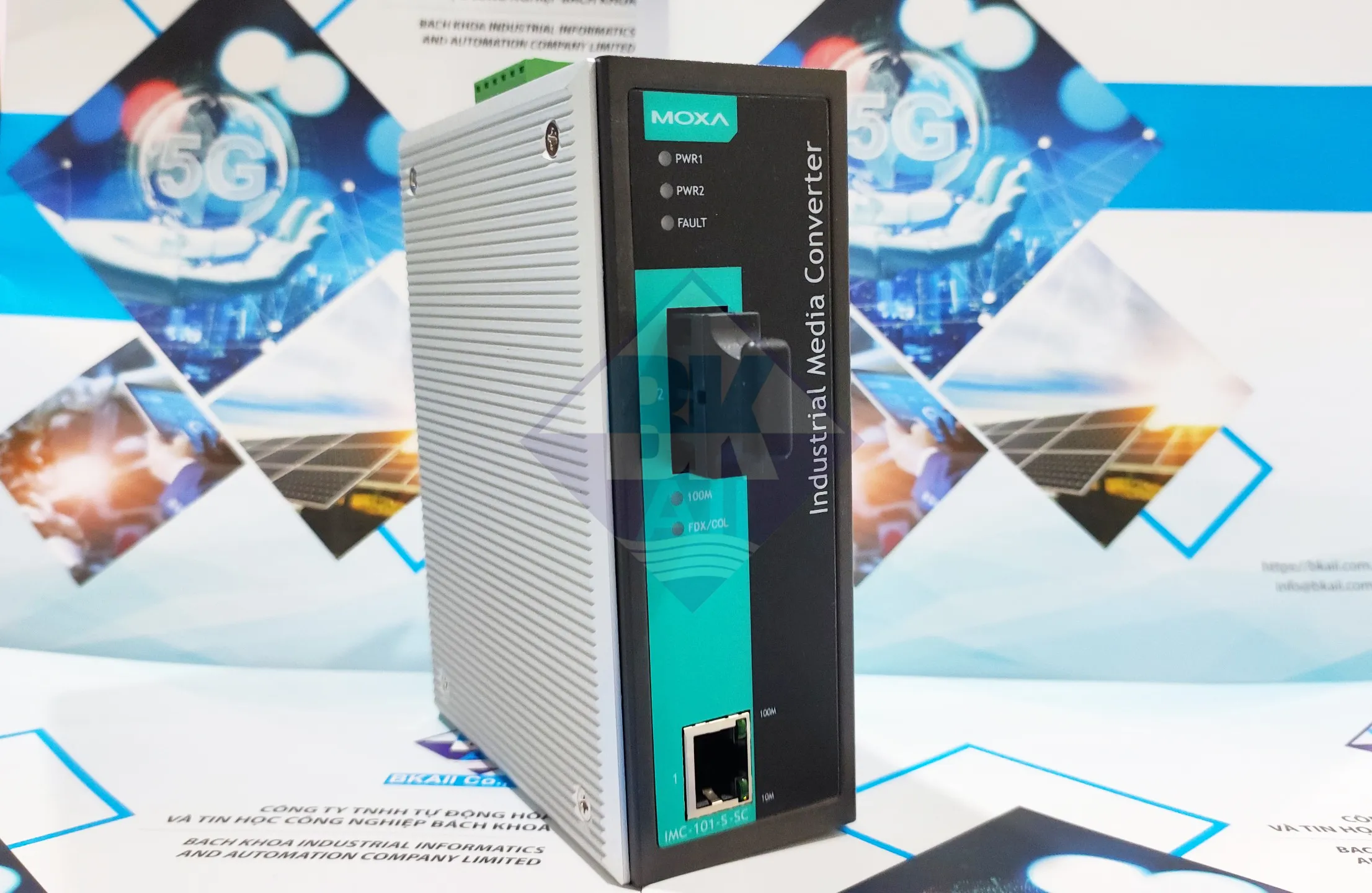

IMC-101-S-SC của Moxa

IMC-101-S-SC

IMC-101-S-SC là dòng Media Converter công nghiệp cao cấp của Moxa, được thiết kế cho các môi trường công nghiệp khắc nghiệt với rất nhiều chứng nhận quốc tế.

Thông số và chứng nhận nổi bật

Vỏ kim loại công nghiệp.
1 cổng Ethernet 10/100Base-T(X).
1 cổng quang SC Single Mode.
Khoảng cách truyền 20km.
EN 60950-1.
UL 60950-1.
IEC 60068-2-6.
UL 508.
IEC 60068-2-64.
ATEX Zone 2.
UL/cUL Class I Division 2 Groups A/B/C/D.
DNV.
IEC 60068-2-27.
IEC 60068-2-31.
ISTA 2A.

Ưu điểm nổi bật

Đây là model phù hợp cho:

Môi trường rung động mạnh.
Khu vực nguy hiểm.
Ngành dầu khí.
Hàng hải.
Nhà máy điện.
Ứng dụng yêu cầu độ tin cậy rất cao.

So sánh các bộ chuyển đổi quang điện Single Mode 100M phổ biến

Model	Vỏ thiết bị	Khoảng cách quang	Tiêu chuẩn nổi bật	Ứng dụng phù hợp
IMC100-1T1F(SSC20KM)-P48	Kim loại	20km	Công nghiệp cơ bản	SCADA, PLC, camera
IMC-21-S-SC	Nhựa	20km	IEC 60068-2-6	Ứng dụng công nghiệp phổ thông
IMC-21A-S-SC	Kim loại	20km	IEC 60068-2-6	Tủ điện công nghiệp
IMC-101-S-SC	Kim loại	20km	ATEX, DNV, UL508	Môi trường khắc nghiệt

Kết luận

Các bộ chuyển đổi quang điện Single Mode tốc độ 100M vẫn đang là giải pháp rất phổ biến trong các hệ thống Ethernet công nghiệp nhờ khả năng truyền xa, chống nhiễu tốt và chi phí hợp lý.

Tùy theo yêu cầu hệ thống, người dùng có thể lựa chọn:
