E1 là gì? Ứng dụng bộ chuyển đổi E1 sang RS485/RS422, RS232 và Ethernet trong công nghiệp

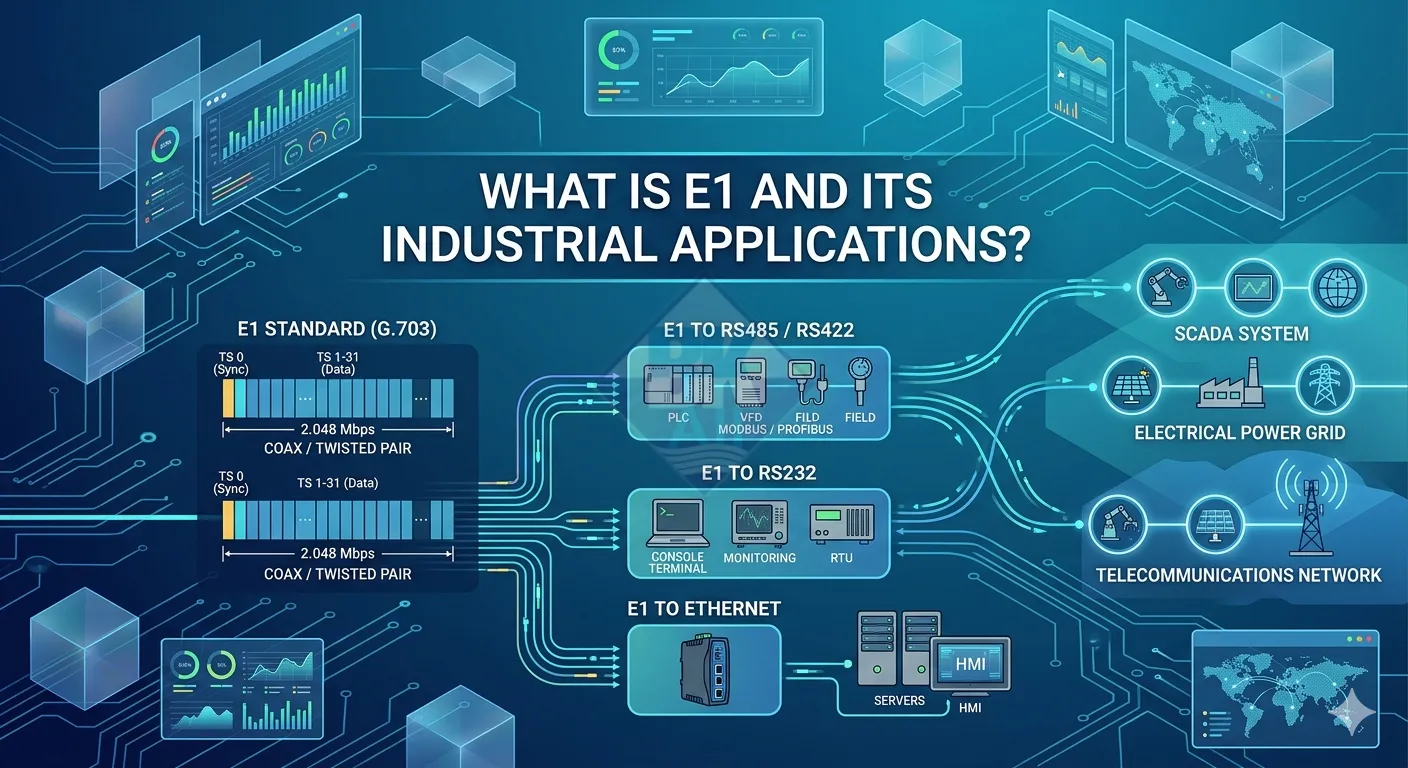

e1 la gi bo chuyen doi e1 sang rs485 rs232 ethernet

Trong các hệ thống truyền thông công nghiệp, SCADA, điện lực và viễn thông, chuẩn E1 vẫn đang được sử dụng rộng rãi nhờ khả năng truyền dữ liệu ổn định, đồng bộ và chống nhiễu tốt. Mặc dù Ethernet ngày càng phổ biến, nhiều hệ thống hiện trường vẫn cần sử dụng bộ chuyển đổi E1 sang RS485/RS422, E1 sang RS232 hoặc E1 sang Ethernet để tận dụng hạ tầng truyền dẫn sẵn có và đảm bảo tính ổn định cho hệ thống vận hành liên tục.

Vậy E1 là gì? Chuẩn G.703 hoạt động như thế nào? Vì sao E1 vẫn xuất hiện trong các hệ thống SCADA và truyền thông công nghiệp hiện nay? Bài viết dưới đây sẽ giúp bạn hiểu rõ nguyên lý hoạt động của E1 cũng như các ứng dụng thực tế của bộ chuyển đổi E1 trong công nghiệp hiện đại.

1. E1 là gì?

E1 là chuẩn truyền dẫn số thuộc hệ thống PDH (Plesiochronous Digital Hierarchy), được sử dụng rộng rãi trong viễn thông và truyền thông công nghiệp. Chuẩn E1 có tốc độ truyền cố định 2.048Mbps, cho phép truyền dữ liệu ổn định trên khoảng cách xa với độ đồng bộ rất cao.

Có thể hiểu đơn giản, E1 giống như một “đường cao tốc dữ liệu” chuyên dụng để truyền dữ liệu serial, thoại hoặc tín hiệu điều khiển giữa các thiết bị ở khoảng cách xa.

PLC/RTU → RS485 → Converter E1 → Mạng E1 → Converter E1 → SCADA

Ngày nay, E1 thường xuất hiện trong các hệ thống:

SCADA điện lực
Trạm biến áp
Giao thông thông minh ITS
Hệ thống telemetry
Viễn thông công nghiệp
Dầu khí và hạ tầng năng lượng

2. E1 có phải Ethernet không?

Rất nhiều người nhầm lẫn giữa E1 và Ethernet. Tuy nhiên đây là hai công nghệ hoàn toàn khác nhau.

E1	Ethernet
Chuẩn truyền dẫn viễn thông	Chuẩn mạng LAN công nghiệp
Tốc độ 2.048Mbps	100Mbps / 1Gbps / 10Gbps
Truyền đồng bộ clock	Packet-based
Độ ổn định rất cao	Linh hoạt và phổ biến hơn
Thường dùng trong SCADA, viễn thông	Thường dùng trong mạng IT và IIoT

E1 không thay thế Ethernet, nhưng lại rất phù hợp cho các hệ thống truyền dẫn xa, yêu cầu độ ổn định cao hoặc tận dụng hạ tầng viễn thông cũ.

3. Chuẩn G.703 là gì?

Khi nhắc đến E1, người ta thường nhắc đến chuẩn ITU-T G.703. Đây là chuẩn quy định lớp vật lý cho tín hiệu E1, bao gồm:

Điện áp tín hiệu
Chuẩn cáp truyền dẫn
Kiểu đầu nối
Mã hóa tín hiệu HDB3

Thông thường, E1 G.703 sử dụng:

120Ω RJ45
75Ω BNC Coaxial

Các bộ chuyển đổi E1 công nghiệp hiện nay thường hỗ trợ đồng thời cả hai chuẩn này để dễ dàng tích hợp vào hạ tầng hiện hữu.

4. Vì sao hệ thống công nghiệp vẫn dùng E1?

Mặc dù Ethernet và mạng IP ngày càng phổ biến, E1 vẫn được sử dụng trong nhiều hệ thống công nghiệp nhờ các ưu điểm:

Độ ổn định truyền dẫn rất cao
Đồng bộ clock tốt
Khả năng chống nhiễu mạnh
Độ trễ thấp và deterministic
Tận dụng được hạ tầng truyền dẫn viễn thông cũ
Hoạt động ổn định trong môi trường công nghiệp khắc nghiệt

Đặc biệt trong ngành điện lực, việc thay thế toàn bộ hạ tầng E1 bằng Ethernet có thể gây tốn kém rất lớn. Vì vậy các bộ chuyển đổi E1 sang RS485 hoặc Ethernet đóng vai trò cực kỳ quan trọng.

5. Bộ chuyển đổi E1 sang RS485/RS422 hoạt động như thế nào?

Bộ chuyển đổi E1 sang RS485/RS422 cho phép truyền dữ liệu serial công nghiệp qua đường truyền E1 khoảng cách xa.

PLC RS485 → Converter E1/RS485 → Mạng E1 → Converter E1/RS485 → Trung tâm SCADA

Thiết bị sẽ thực hiện:

Chuyển đổi tín hiệu RS485/RS422 sang luồng E1
Đồng bộ clock truyền dẫn
Truyền dữ liệu khoảng cách xa
Giảm nhiễu trong môi trường công nghiệp

6. Ứng dụng bộ chuyển đổi E1 sang RS232

Nhiều hệ thống cũ vẫn sử dụng giao tiếp RS232 cho:

RTU đời cũ
Thiết bị viễn thông
Modem serial
Thiết bị đo lường công nghiệp

Bộ chuyển đổi E1 sang RS232 giúp truyền dữ liệu serial qua hạ tầng E1 hiện hữu mà không cần thay đổi toàn bộ hệ thống.

7. Ứng dụng bộ chuyển đổi E1 sang Ethernet

Trong quá trình nâng cấp hệ thống SCADA và IIoT, nhu cầu truyền Ethernet qua hạ tầng E1 ngày càng phổ biến.

Bộ chuyển đổi E1 sang Ethernet cho phép:

Truyền dữ liệu IP qua mạng E1
Kết nối Router hoặc Switch công nghiệp
Mở rộng hệ thống SCADA Ethernet
Tận dụng hạ tầng truyền dẫn cũ

Đây là giải pháp phổ biến trong các hệ thống điện lực, giao thông và truyền thông công nghiệp.

8. Khi nào nên dùng E1 thay vì Ethernet?

Nên dùng E1	Nên dùng Ethernet
Đã có sẵn hạ tầng E1	Xây dựng hệ thống mới
SCADA và RTU cũ	IIoT và Cloud
Cần deterministic cao	Cần băng thông lớn
Truyền dẫn viễn thông ổn định	Mạng LAN linh hoạt

9. Các bộ chuyển đổi E1 phổ biến hiện nay

Bộ chuyển đổi E1 sang RS485/RS422: dùng cho PLC, RTU, SCADA và thiết bị điều khiển công nghiệp. Các bạn có thể tham khảo mã: E485 của hãng 3onedata / China
Bộ chuyển đổi E1 sang RS232: dùng cho thiết bị serial legacy và hệ thống viễn thông cũ. Các bạn có thể tham khảo mã E232 của hãng 3Onedata / China
Bộ chuyển đổi E1 sang Ethernet: dùng cho Router, Switch công nghiệp và hệ thống IP. Hiện BKAII đang cung cấp các mã thông dụng sau của hãng 3Onedata / China:
Fiber Modem E1: truyền tín hiệu E1 qua cáp quang khoảng cách xa. Các bạn có thể tham khảo mã Model7213S của hãng 3Onedata / China

10. Kết luận

Mặc dù đã xuất hiện từ lâu, chuẩn truyền dẫn E1 vẫn đóng vai trò quan trọng trong nhiều hệ thống SCADA, điện lực và truyền thông công nghiệp nhờ khả năng truyền dữ liệu ổn định, chống nhiễu tốt và độ tin cậy cao.

Các bộ chuyển đổi E1 sang RS485, E1 sang RS232 và E1 sang Ethernet giúp doanh nghiệp tận dụng hạ tầng hiện hữu, giảm chi phí nâng cấp hệ thống và đảm bảo khả năng tích hợp giữa thiết bị cũ với nền tảng truyền thông hiện đại.

Trong tương lai gần, E1 vẫn sẽ tiếp tục xuất hiện trong nhiều hệ thống công nghiệp yêu cầu tính ổn định và độ tin cậy cao, đặc biệt trong các lĩnh vực điện lực, giao thông, viễn thông và năng lượng.
