Hướng dẫn cấu hình USR-TCP232-306 kết nối điểm – điểm qua Ethernet (RS485 ↔ Ethernet ↔ RS485)

Trong nhiều hệ thống tự động hóa, nhu cầu truyền dữ liệu giữa hai thiết bị trường ở khoảng cách xa ngày càng phổ biến. Việc kéo cáp RS485 trực tiếp thường gặp hạn chế về khoảng cách, nhiễu và chi phí thi công. Để giải quyết bài toán này, hôm nay BKAII sẽ giới thiệu tới các bạn giải pháp sử dụng USR-TCP232-306 hãng USR làm bộ chuyển đổi RS485 ↔ Ethernet cho phép truyền dữ liệu ổn định qua hạ tầng mạng LAN sẵn có, đảm bảo độ tin cậy cao, dễ mở rộng và bảo trì.

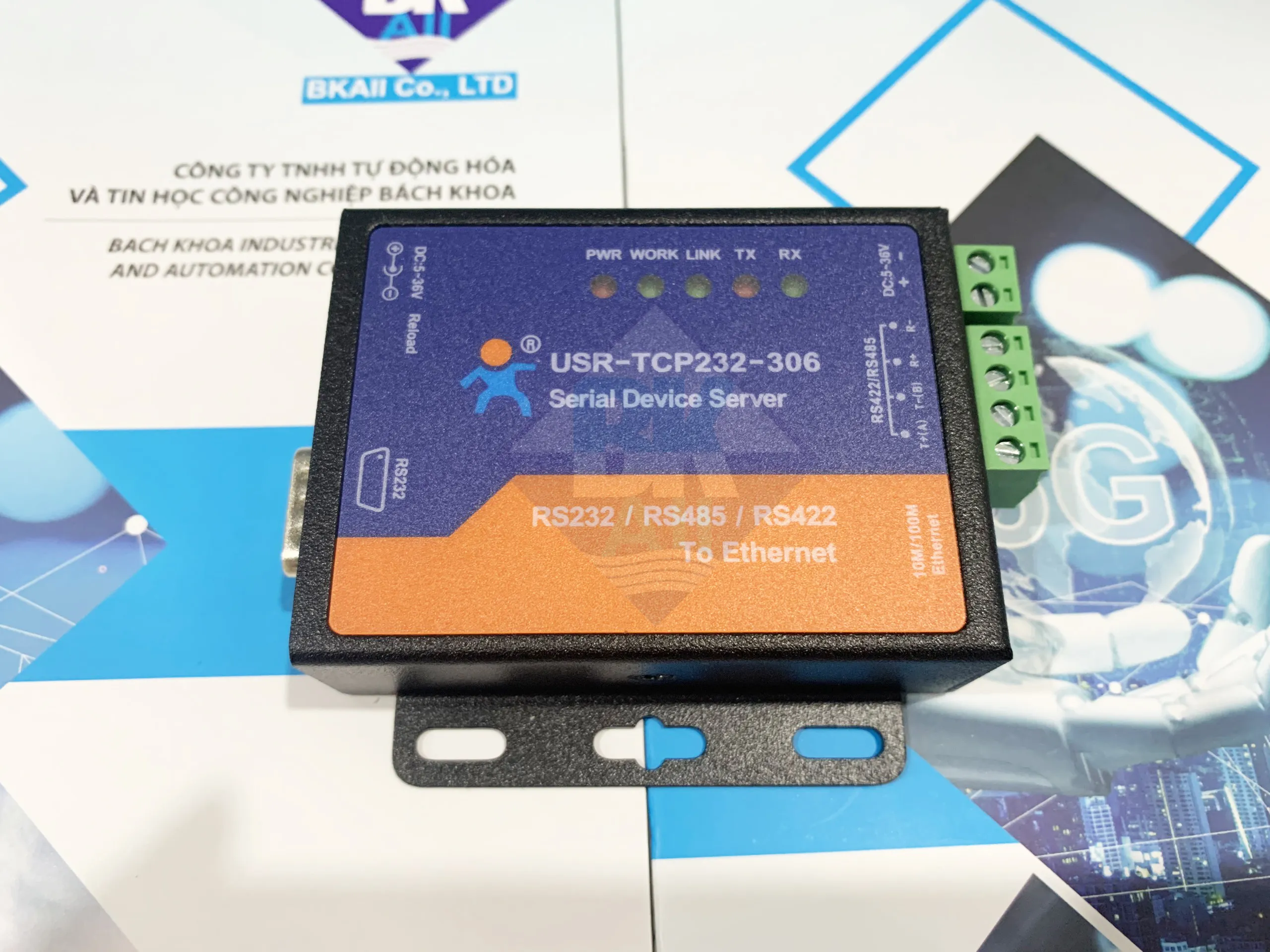

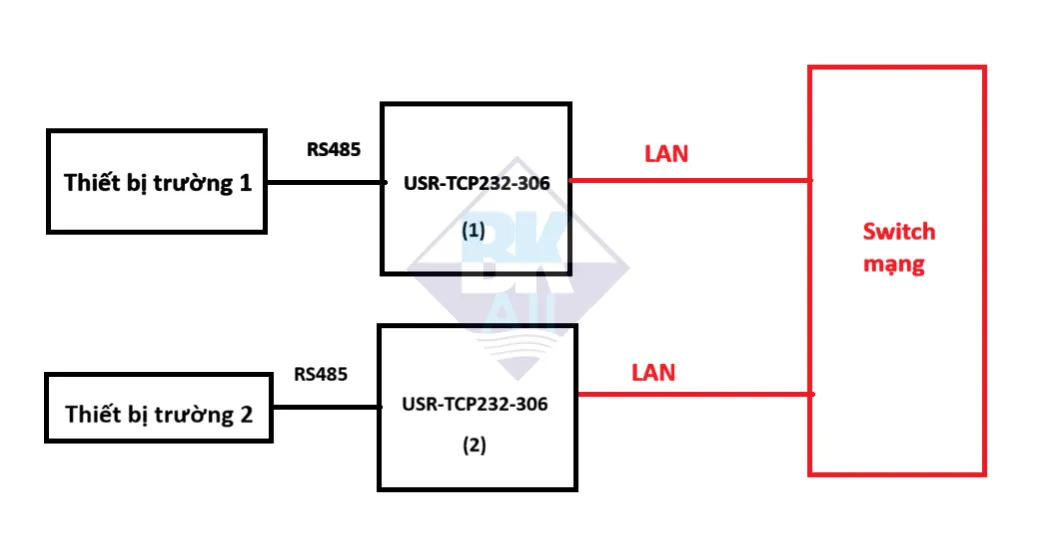

1. Mô hình kết nối tổng thể

Mô hình triển khai gồm 2 bộ USR-TCP232-306 kết nối với nhau thông qua switch mạng nội bộ của công ty:

🔹 Thiết bị trường 1 kết nối RS485 → USR-TCP232-306 #1

🔹 Cổng Ethernet của USR #1 → Switch mạng

🔹 Switch mạng → Ethernet của USR-TCP232-306 #2

🔹 RS485 của USR #2 → Thiết bị trường 2

2. Chuẩn bị trước khi cấu hình

2.1. Thiết bị

✅ 02 bộ USR-TCP232-306
✅ Switch mạng nội bộ
✅ 02 thiết bị trường sử dụng RS485 (PLC, HMI, đồng hồ đo, RTU...)
✅ Dây Ethernet, dây RS485
✅ Máy tính cấu hình (Windows)

2.2. Thông số RS485 cần xác định

✔ Baudrate (ví dụ: 9600 / 19200 / 115200)
✔ Data bit (thường 8)
✔ Parity (None / Even / Odd)
✔ Stop bit (1 hoặc 2)

Lưu ý: Hai bộ USR và thiết bị trường phải dùng cùng thông số truyền thông.

3. Cấu hình địa chỉ IP cho hai bộ USR

3.1. IP đề xuất

Thiết bị	IP	Subnet	Gateway
USR #1	192.168.1.100	255.255.255.0	192.168.1.1
USR #2	192.168.1.101	255.255.255.0	192.168.1.1

3.2. Truy cập giao diện cấu hình

🔹 Kết nối PC vào cùng mạng với USR, hiện đang để mặc định là 192.168.0.7
🔹 Mở trình duyệt: nhập IP của thiết bị
🔹 Đăng nhập (mặc định): admin / admin

Sau khi đổi IP, nhấn Save & Reboot để thiết bị khởi động lại.

4. Cấu hình chế độ truyền Point-to-Point

Có nhiều cách triển khai, tuy nhiên mô hình ổn định nhất là:

USR #1 → TCP Client
USR #2 → TCP Server

4.1. Cấu hình USR-TCP232-306 #2 (TCP Server)

✔ Working Mode: TCP Server
✔ Local Port: 5000 (có thể tùy chọn)

Serial Port: Cấu hình các thông số phù hợp với thiết bị trường 1

Baudrate: theo thiết bị
Data bits: 8
Parity: None
Stop bits: 1

Nhấn Save và Reboot.

4.2. Cấu hình USR-TCP232-306 #1 (TCP Client)

✔ Working Mode: TCP Client
✔ Remote IP: 192.168.1.101
✔ Remote Port: 5000

Serial Port: cấu hình giống USR #2.

Nhấn Save và Reboot.

5. Kiểm tra trạng thái kết nối

🔎 Trên giao diện web, kiểm tra trạng thái:
- TCP Status: Connected
- RX/TX Counter tăng khi có dữ liệu
🔎 Gửi dữ liệu từ thiết bị 1 → quan sát thiết bị 2 nhận dữ liệu

Nếu chưa kết nối được, kiểm tra lại IP, Port, Firewall và dây mạng.

6. Checklist triển khai thực tế

☑ IP hai bộ USR cùng lớp mạng
☑ Ping qua lại được giữa hai thiết bị
☑ Cấu hình đúng TCP Client / Server
☑ Port mở không bị firewall chặn
☑ Thông số RS485 đồng bộ
☑ Đấu dây A/B đúng cực
☑ Có điện trở termination nếu đường dài
☑ Quan sát counter RX/TX

7. Các lỗi thường gặp và cách khắc phục

❌ Không kết nối được TCP

Kiểm tra IP, subnet
Kiểm tra port có bị trùng hoặc bị chặn
Kiểm tra switch mạng

❌ Có kết nối nhưng không có dữ liệu

Sai baudrate hoặc parity
Đấu nhầm dây RS485 A/B
Thiết bị trường chưa phát dữ liệu

❌ Dữ liệu lỗi, mất gói

Baudrate quá cao với dây dài
Không có điện trở kết thúc tuyến
Nhiễu điện từ mạnh

8. Kết luận

Giải pháp kết nối điểm – điểm bằng USR-TCP232-306 giúp mở rộng truyền thông RS485 qua mạng Ethernet một cách linh hoạt, tận dụng hạ tầng LAN sẵn có, giảm chi phí kéo cáp và tăng độ ổn định hệ thống.

Mô hình phù hợp cho các ứng dụng: kết nối PLC – PLC, HMI – thiết bị đo, RTU – SCADA, hệ thống giám sát phân tán trong nhà máy. Nếu bạn cần hỗ trợ cấu hình thực tế, sơ đồ đấu dây chi tiết hoặc tối ưu mạng công nghiệp, hãy liên hệ với BKAII để được tư vấn và hỗ trợ trực tiếp.
