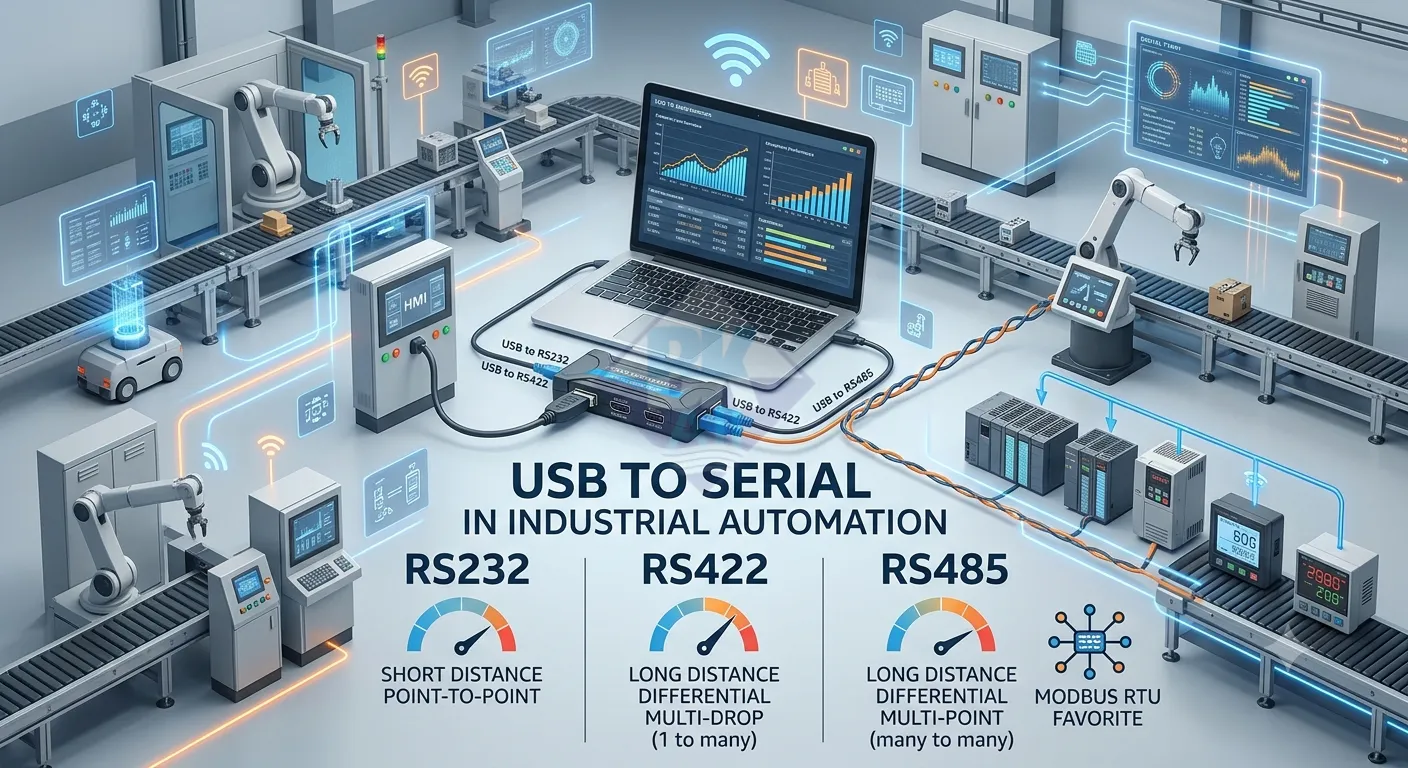

So sánh USB to RS232, USB to RS422 và USB to RS485 – Nên chọn chuẩn nào cho ứng dụng công nghiệp?

Trong quá trình kết nối máy tính với PLC, biến tần, đồng hồ đo điện, bộ điều khiển nhiệt độ hay các thiết bị tự động hóa, bộ chuyển đổi USB to Serial là thiết bị được sử dụng rất phổ biến. Tuy nhiên, không phải tất cả các chuẩn Serial đều giống nhau. Nhiều người thường phân vân giữa USB to RS232, USB to RS422 và USB to RS485 khi triển khai hệ thống thực tế.

Mỗi chuẩn truyền thông được thiết kế cho những môi trường ứng dụng khác nhau, với khả năng truyền xa, chống nhiễu và kết nối thiết bị hoàn toàn khác biệt. Việc lựa chọn đúng chuẩn không chỉ giúp hệ thống hoạt động ổn định mà còn giảm đáng kể chi phí đầu tư và bảo trì.

Trong bài viết này, chúng ta sẽ so sánh chi tiết USB to RS232, USB to RS422 và USB to RS485 theo các tiêu chí kỹ thuật quan trọng, đồng thời đưa ra hướng dẫn lựa chọn phù hợp cho từng ứng dụng thực tế.

1. Tổng quan về các chuẩn Serial công nghiệp

RS232, RS422 và RS485 đều là các chuẩn truyền thông nối tiếp (Serial Communication) được sử dụng rộng rãi trong công nghiệp. Điểm khác biệt chính nằm ở phương pháp truyền tín hiệu, khoảng cách truyền dẫn và khả năng kết nối nhiều thiết bị trên cùng một đường truyền.

2. So sánh nguyên lý truyền tín hiệu

2.1 USB to RS232

RS232 sử dụng phương pháp truyền tín hiệu đơn cực (Single-ended). Tín hiệu được đo so với mức GND chung giữa hai thiết bị.

• Dễ triển khai.
• Chi phí thấp.
• Phù hợp kết nối điểm-điểm.
• Khả năng chống nhiễu hạn chế.

2.2 USB to RS422

RS422 sử dụng truyền vi sai (Differential Signaling). Mỗi tín hiệu được truyền trên một cặp dây A/B giúp loại bỏ phần lớn nhiễu điện từ xuất hiện trên đường truyền.

• Truyền xa.
• Chống nhiễu tốt.
• 1 bộ phát có thể truyền tới nhiều bộ nhận.

2.3 USB to RS485

RS485 cũng sử dụng tín hiệu vi sai tương tự RS422 nhưng được tối ưu cho mô hình mạng nhiều thiết bị dùng chung một đường Bus.

• Cho phép nhiều thiết bị truyền nhận trên cùng tuyến cáp.
• Rất phổ biến trong Modbus RTU.
• Thích hợp cho hệ thống tự động hóa quy mô lớn.

3. So sánh khoảng cách truyền dẫn

Nếu khoảng cách giữa máy tính và thiết bị vượt quá vài chục mét, RS232 thường không còn phù hợp. Trong khi đó, RS422 và RS485 có thể hoạt động ổn định ở khoảng cách lên tới khoảng 1,2 km khi sử dụng cáp và tốc độ truyền thích hợp.

4. So sánh khả năng chống nhiễu

Đây là yếu tố đặc biệt quan trọng trong môi trường công nghiệp có động cơ, biến tần, contactor và nguồn công suất lớn.

Trong các nhà máy sản xuất, dây tín hiệu thường đi chung máng cáp với dây nguồn hoặc dây động lực. Khi đó RS485 gần như là lựa chọn tiêu chuẩn nhờ khả năng chống nhiễu vượt trội.

5. So sánh số lượng thiết bị có thể kết nối

RS485 đặc biệt phù hợp cho các hệ thống có nhiều thiết bị như đồng hồ điện năng, cảm biến, biến tần hoặc PLC cùng chia sẻ một mạng truyền thông Modbus RTU.

6. So sánh ứng dụng thực tế

Khi nào nên dùng USB to RS232?

• Cấu hình PLC đời cũ.
• Kết nối cân điện tử.
• Máy đọc mã vạch.
• Thiết bị đo lường phòng thí nghiệm.
• Khoảng cách ngắn dưới 15 mét.

Khi nào nên dùng USB to RS422?

• Truyền dữ liệu xa giữa hai hệ thống.
• Mạng điều khiển cần độ ổn định cao.
• Các thiết bị hỗ trợ RS422 chuyên dụng.

Khi nào nên dùng USB to RS485?

• Mạng Modbus RTU.
• Hệ thống BMS.
• Giám sát điện năng.
• Điều khiển biến tần.
• Mạng cảm biến công nghiệp.

7. Các bộ chuyển đổi USB to Serial phổ biến trên thị trường

Hiện nay có nhiều dòng USB to Serial được sử dụng trong công nghiệp. Việc lựa chọn nên ưu tiên các thiết bị có driver ổn định, hỗ trợ Windows/Linux và được thiết kế phù hợp với môi trường công nghiệp.

• UPort 1110 – USB sang RS232.
• UPort 1130 – USB sang RS422/485.
• UPort 1150 – USB sang RS232/422/485.
• UPort 1150I – USB sang RS232/422/485 có cách ly.
• ADAM-4561 – USB sang RS232/422/485 công nghiệp.
• ATC-820 – USB sang RS232.
• ATC-850 – USB sang RS485 cách ly.

Đối với các bạn làm công việc bảo trì hoặc tích hợp hệ thống thường xuyên làm việc với nhiều loại thiết bị khác nhau, các dòng USB to Serial đa chuẩn như UPort 1150 hoặc UPort 1150I thường là lựa chọn linh hoạt nhất vì có thể chuyển đổi giữa RS232, RS422 và RS485 trên cùng một thiết bị.

8. Kết luận

Không có chuẩn Serial nào tốt nhất cho mọi ứng dụng. Việc lựa chọn phụ thuộc vào khoảng cách truyền, môi trường lắp đặt và số lượng thiết bị cần kết nối.

• USB to RS232: đơn giản, chi phí thấp, kết nối điểm-điểm.
• USB to RS422: truyền xa, chống nhiễu tốt, phù hợp các hệ thống chuyên dụng.
• USB to RS485: lựa chọn tối ưu cho mạng Modbus RTU và hệ thống công nghiệp hiện đại.

Hiểu rõ sự khác biệt giữa RS232, RS422 và RS485 sẽ giúp lựa chọn đúng bộ chuyển đổi USB to Serial, đảm bảo hệ thống hoạt động ổn định, giảm lỗi truyền thông và tiết kiệm chi phí triển khai.
