Tool chuẩn đoán PROFIBUS tốt nhất – So sánh & cách chọn
Trong quá trình xử lý lỗi PROFIBUS, việc sử dụng tool chuẩn đoán chuyên dụng giúp kỹ sư xác định nguyên nhân nhanh chóng và chính xác hơn so với việc kiểm tra thủ công. Đặc biệt với các lỗi khó như nhiễu, phản xạ tín hiệu hoặc lỗi ngẫu nhiên, tool là gần như bắt buộc.
Bài viết thuộc Checklist xử lý lỗi PROFIBUS ngoài hiện trường .
1. Vì sao cần tool chuẩn đoán PROFIBUS?
Không phải mọi lỗi PROFIBUS đều có thể phát hiện bằng mắt thường hoặc qua PLC. Một số lỗi như:
- Nhiễu EMI
- Phản xạ tín hiệu (termination sai)
- Suy giảm điện áp trên bus
- Lỗi ngẫu nhiên (intermittent)
→ chỉ có thể phát hiện bằng các thiết bị đo chuyên dụng.
Xem thêm: TOP lỗi PROFIBUS thường gặp
2. Các tool chuẩn đoán PROFIBUS phổ biến
2.1 ProfiTrace – Tool mạnh nhất hiện nay
ProfiTrace là tool chuẩn đoán PROFIBUS chuyên dụng, được sử dụng rộng rãi trong commissioning và bảo trì hệ thống.
- Phân tích toàn bộ network
- Hiển thị topology
- Đo tín hiệu dạng sóng (oscilloscope)
- Phát hiện lỗi termination, nhiễu, đứt cáp
Đây là tool “all-in-one”, tích hợp bus monitor, oscilloscope và phân tích mạng trong một thiết bị.
2.2 PROFIBUS Analyzer (Softing, Siemens...)
Các analyzer chuyên dụng cho phép phân tích sâu tín hiệu và frame truyền thông.
- Capture frame PROFIBUS
- Decode telegram
- Phân tích lỗi truyền thông
Một số tool cao cấp còn tích hợp phân tích tín hiệu vật lý và logic cùng lúc.
2.3 Oscilloscope (máy hiện sóng)
Oscilloscope giúp quan sát trực tiếp dạng sóng tín hiệu RS-485 trên bus PROFIBUS.
- Phát hiện phản xạ tín hiệu
- Kiểm tra biên độ điện áp
- Phát hiện nhiễu
Tuy nhiên, các bạn cần kỹ năng cao để đọc và phân tích tín hiệu.
2.4 Multimeter (đồng hồ đo điện)
Đây là tool cơ bản nhất nhưng vẫn rất hữu ích:
- Đo điện áp bus
- Kiểm tra continuity cáp
- Phát hiện mất nguồn

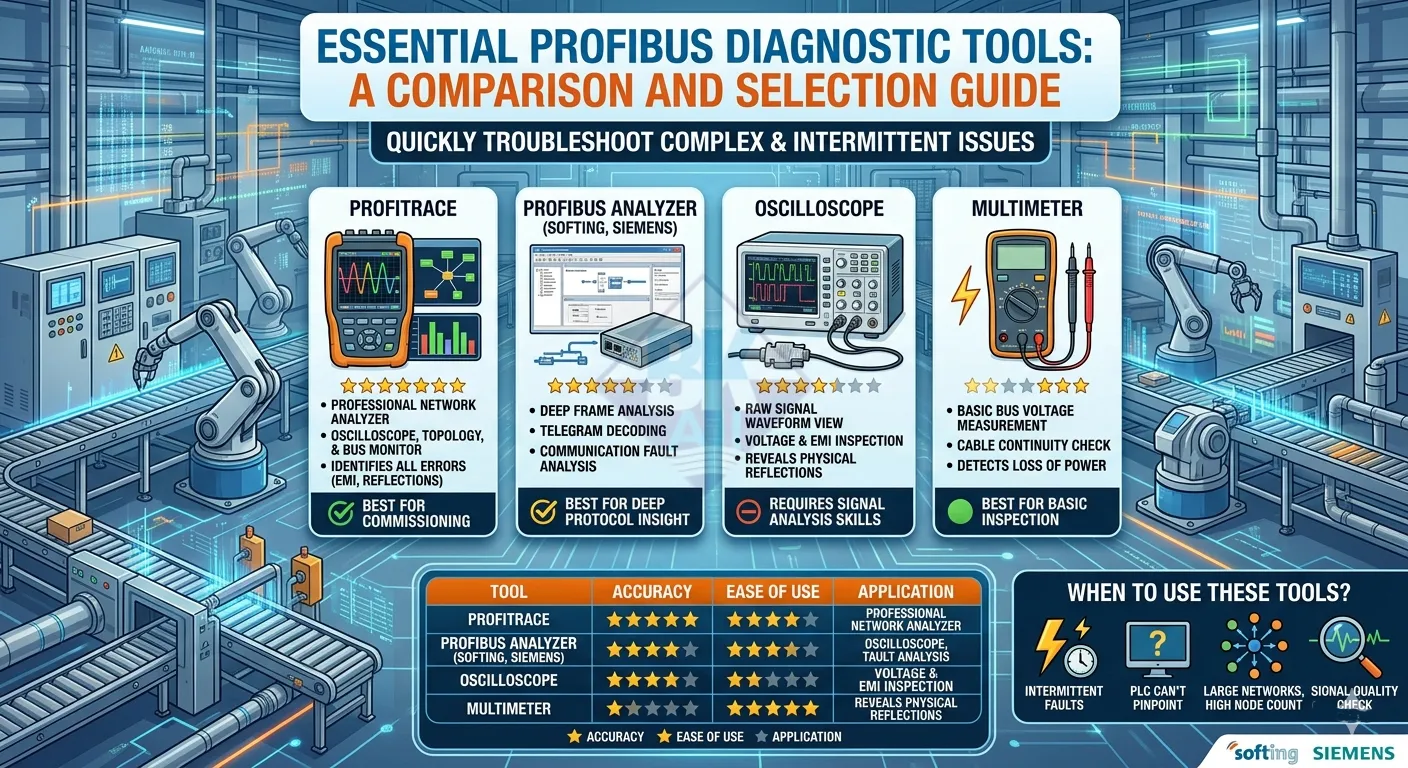

3. So sánh nhanh các tool
| Tool | Độ chính xác | Dễ sử dụng | Ứng dụng |
|---|---|---|---|
| ProfiTrace | ★★★★★ | ★★★★★ | Toàn diện |
| Analyzer | ★★★★★ | ★★★☆☆ | Chuyên sâu |
| Oscilloscope | ★★★★★ | ★★☆☆☆ | Tín hiệu vật lý |
| Multimeter | ★★★☆☆ | ★★★★★ | Kiểm tra cơ bản |
4. Khi nào nên dùng tool?
- Lỗi xảy ra ngẫu nhiên
- Không xác định được nguyên nhân qua PLC
- Hệ thống lớn, nhiều node
- Cần kiểm tra chất lượng tín hiệu
Kết hợp với: Cách đọc lỗi PROFIBUS trên PLC Siemens để đạt hiệu quả tối đa.
5. Kết luận
Việc sử dụng tool chuẩn đoán PROFIBUS giúp giảm đáng kể thời gian xử lý sự cố và tăng độ tin cậy hệ thống. Trong đó, ProfiTrace là lựa chọn toàn diện nhất cho các bạn phụ trách triển khai ở hiện trường.
Xem toàn bộ series: PROFIBUS Hub
