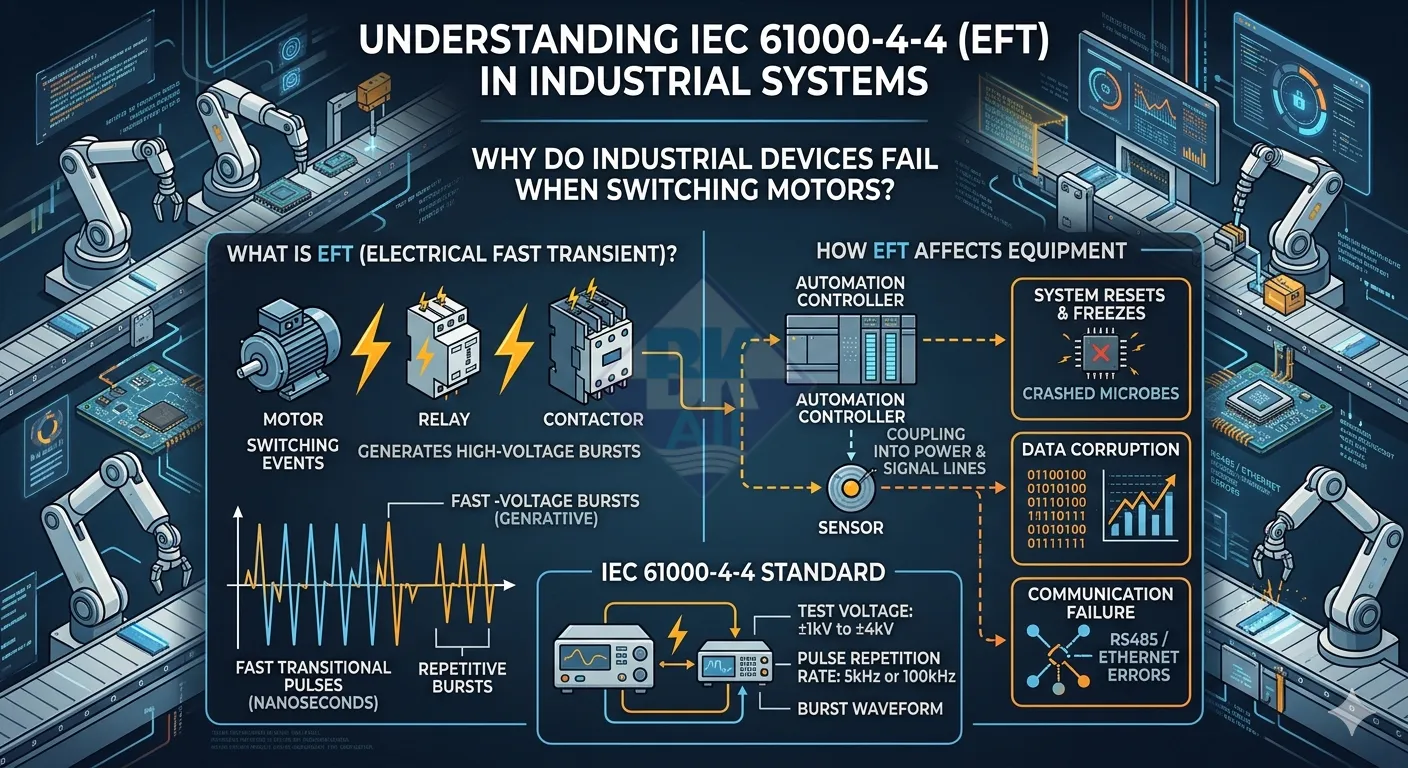

IEC 61000-4-4 (EFT) là gì? Vì sao thiết bị công nghiệp bị lỗi khi bật/tắt motor?
Trong môi trường công nghiệp, nhiều hệ thống gặp hiện tượng thiết bị reset, mất kết nối hoặc dữ liệu sai lệch mỗi khi bật/tắt motor, đóng/ngắt relay hoặc contactor. Đây không phải lỗi phần mềm, mà thường đến từ một dạng nhiễu rất phổ biến gọi là EFT (Electrical Fast Transient).
Tiêu chuẩn IEC 61000-4-4 được xây dựng để đánh giá khả năng chống chịu của thiết bị trước dạng nhiễu này. Trong bài viết này, chúng ta sẽ đi sâu vào bản chất EFT, cách nó ảnh hưởng đến thiết bị và ứng dụng thực tế trong hệ thống công nghiệp.
1. EFT là gì?
EFT (Electrical Fast Transient) là các xung điện áp rất nhanh (nanosecond), xuất hiện khi có hiện tượng đóng/ngắt các thiết bị điện như:
- Relay
- Contactor
- Motor
- Biến tần
Khi các thiết bị này đóng/ngắt, sẽ tạo ra:
- Xung điện áp cao
- Dạng chuỗi xung lặp lại (burst)
- Lan truyền qua dây nguồn hoặc dây tín hiệu
Khác với surge (xung lớn, hiếm), EFT là:
- Xảy ra thường xuyên
- Cường độ thấp hơn nhưng lặp lại liên tục
2. Tiêu chuẩn IEC 61000-4-4 quy định những gì?
IEC 61000-4-4 mô phỏng nhiễu EFT bằng cách:
- Tạo chuỗi xung nhanh (burst)
- Tiêm vào dây nguồn hoặc dây tín hiệu
- Kiểm tra phản ứng của thiết bị
| Thông số | Giá trị phổ biến | Ý nghĩa |
|---|---|---|
| Điện áp test | ±1kV – ±4kV | Mức nhiễu EFT |
| Tần số xung | 5kHz hoặc 100kHz | Tốc độ lặp lại xung |
| Dạng xung | Burst | Chuỗi xung liên tiếp |
Thiết bị công nghiệp thường yêu cầu:
- ≥ 2kV cho dây nguồn
- ≥ 1kV cho dây tín hiệu
3. EFT ảnh hưởng đến thiết bị như thế nào?
3.1 Gây nhiễu liên tục lên hệ thống
Do EFT xuất hiện dưới dạng chuỗi xung lặp lại, thiết bị không chỉ bị ảnh hưởng một lần mà bị “tấn công” liên tục:
- MCU nhận nhiễu → xử lý sai
- Tín hiệu bị méo → dữ liệu không chính xác
3.2 Reset hoặc treo thiết bị
Khi nhiễu đủ mạnh:
- Thiết bị tự reset khi motor khởi động
- Treo hệ thống khi relay đóng/ngắt
Đây là lỗi rất phổ biến trong nhà máy.
3.3 Mất kết nối truyền thông
EFT ảnh hưởng mạnh đến các giao tiếp:
4. Khi nào EFT dễ xảy ra trong thực tế?
EFT xuất hiện bất cứ khi nào có thao tác đóng/ngắt tải điện:
- Bật/tắt motor
- Relay đóng/ngắt liên tục
- Contactor hoạt động
- Biến tần thay đổi trạng thái
Đặc biệt nghiêm trọng khi:
- Dây nguồn và dây tín hiệu đi chung máng cáp
- Không có lọc nhiễu (filter)
- Thiết bị không có chống nhiễu tốt
5. Ứng dụng trong thiết bị công nghiệp
5.1 Bộ chuyển đổi RS232/RS485 sang Ethernet
Nếu không đạt IEC 61000-4-4:
- Mất kết nối khi motor hoạt động
- Dữ liệu Modbus bị sai
5.2 Switch công nghiệp
Switch có thể:
- Bị treo khi có nhiễu từ contactor
- Mất packet trong mạng
5.3 IoT Gateway
Gateway bị EFT sẽ:
- Mất dữ liệu gửi lên cloud
- Hoạt động không ổn định
6. Cách lựa chọn thiết bị đạt chuẩn EFT
- EFT ≥ 2kV (nguồn)
- EFT ≥ 1kV (tín hiệu)
- Có chứng nhận IEC 61000-4-4
- Có thiết kế chống nhiễu tốt (filter, shielding)
7. Kết luận
EFT là dạng nhiễu xảy ra thường xuyên trong nhà máy, đặc biệt liên quan đến motor và relay. Nếu thiết bị không đạt tiêu chuẩn IEC 61000-4-4, hệ thống sẽ rất dễ gặp lỗi ngẫu nhiên và khó kiểm soát.
Việc lựa chọn thiết bị đạt chuẩn EFT là yếu tố quan trọng để đảm bảo hệ thống hoạt động ổn định và bền vững.
