Loop Detector là gì? Nguyên lý, ứng dụng và hướng dẫn triển khai bộ dò vòng từ A-Z

Trong các hệ thống kiểm soát giao thông, bãi đỗ xe thông minh hay điều khiển barie tự động, Loop Detector (bộ dò vòng từ) là một trong những công nghệ phát hiện phương tiện phổ biến, ổn định và chính xác nhất hiện nay. Tuy nhiên, không phải ai cũng hiểu rõ nguyên lý hoạt động, cách lắp đặt, cũng như cách lựa chọn thiết bị phù hợp.

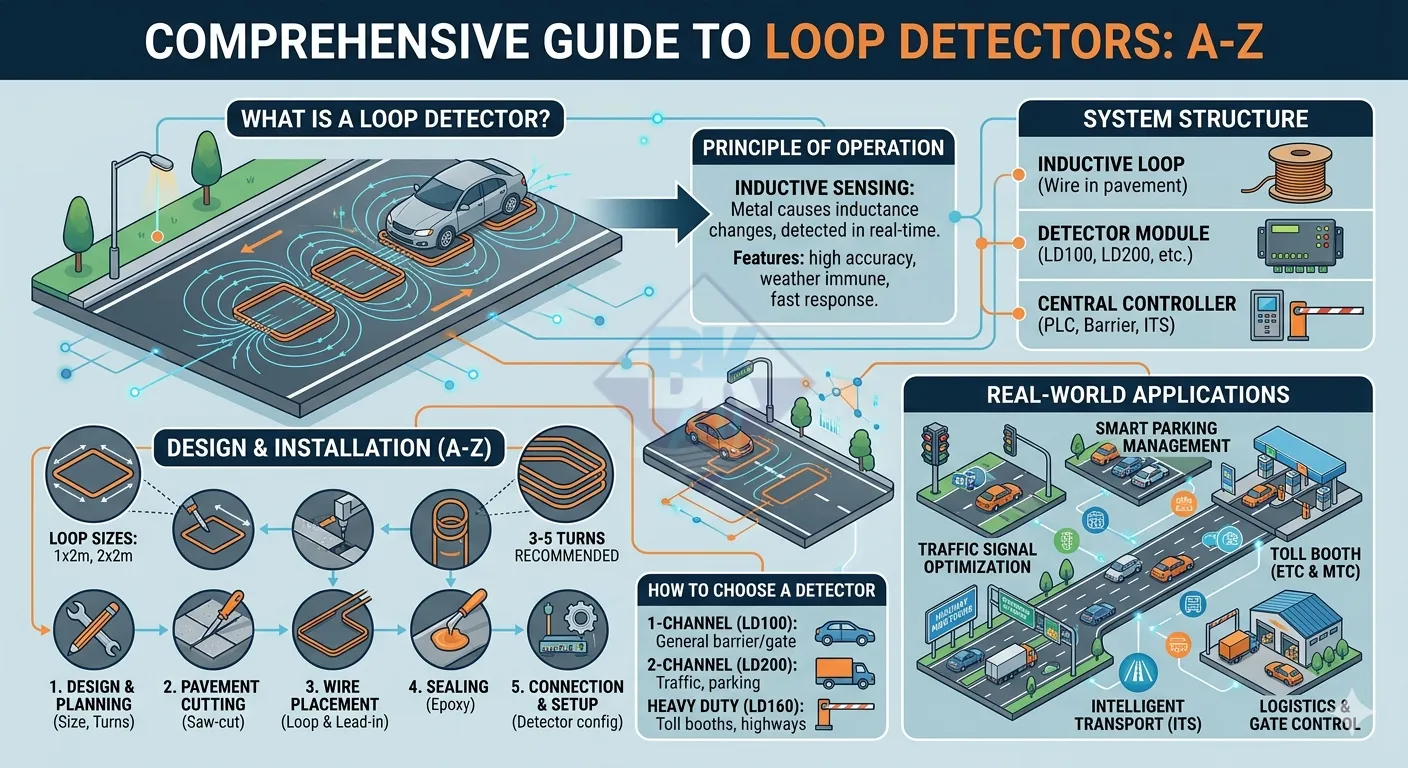

Bài viết này sẽ giúp bạn hiểu toàn diện về bộ dò vòng từ từ A-Z, bao gồm:

• Nguyên lý hoạt động chi tiết
• Cấu tạo hệ thống loop detector
• Các ứng dụng thực tế trong công nghiệp & giao thông
• Hướng dẫn thiết kế và lắp đặt vòng từ
• Cách lựa chọn thiết bị phù hợp (LD100, LD200, LD160, LD400...)
• Các lỗi thường gặp và cách xử lý

Xem chi tiết tại: Loop Detector là gì? Nguyên lý, ứng dụng & cách lắp đặt bộ dò vòng từ A-Z

1. Loop Detector là gì?

Loop Detector (bộ dò vòng từ) là thiết bị sử dụng nguyên lý cảm ứng điện từ để phát hiện sự hiện diện của phương tiện (xe ô tô, xe tải, xe máy) thông qua sự thay đổi của từ trường trong một vòng dây được chôn dưới mặt đường.

Hệ thống bao gồm:

• Vòng dây (loop) được chôn dưới mặt đường
• Bộ điều khiển (detector) như LD100, LD200

Khi xe đi vào vùng loop, kim loại của xe làm thay đổi cảm kháng của vòng dây → bộ detector nhận biết và xuất tín hiệu điều khiển.

2. Nguyên lý hoạt động của bộ dò vòng từ

Loop detector hoạt động dựa trên nguyên lý cảm ứng điện từ (Inductive Loop).

Cụ thể:

• Vòng dây tạo ra một trường điện từ ổn định
• Khi có xe đi vào, kim loại làm thay đổi từ trường
• Bộ detector đo sự thay đổi này (inductance change)
• Từ đó xác định sự hiện diện của xe

Ưu điểm của nguyên lý này:

• Độ chính xác cao
• Không bị ảnh hưởng bởi ánh sáng, thời tiết
• Phản hồi nhanh (real-time)

3. Cấu tạo hệ thống Loop Detector

Một hệ thống hoàn chỉnh bao gồm:

3.1. Vòng dây từ (Loop)

• Dây đồng bọc cách điện
• Chôn dưới mặt đường (cắt rãnh)
• Thường có 3–5 vòng dây
• Xem chi tiết Vòng dò từ là gì? Một số lưu ý khi lắp đặt

3.2. Bộ dò vòng từ (Detector)

• Nhận tín hiệu từ loop
• Phân tích thay đổi cảm kháng
• Xuất tín hiệu relay / digital
• Xem chi tiết Loop Detector dùng để làm gì? Vai trò & ứng dụng thực tế trong giao thông và bãi xe

3.3. Bộ điều khiển trung tâm

• PLC / barrier / hệ thống ITS
• Nhận tín hiệu từ detector để điều khiển

4. Ứng dụng thực tế của Loop Detector

4.1. Kiểm soát barie – chống kẹt xe

Loop detector được sử dụng để phát hiện xe đang nằm dưới barie, giúp tránh tình trạng đóng barie gây va chạm. Xem chi tiết tại Bộ dò vòng từ phát hiện xe (Loop Detector) – Giải pháp hiệu quả cho kiểm soát giao thông và bãi đỗ xe

4.2. Bãi đỗ xe thông minh

• Phát hiện xe vào/ra: Xem chi tiết Vai trò của Loop Detector trong phát hiện xe – Giải pháp hạ tầng giao thông hiện đại
• Đếm xe: Xem chi tiết giải pháp tại Ứng dụng LD100/LD200 đếm xe & logic hướng trong bãi đỗ xe thông minh
• Phân luồng giao thông nội bộ:
  • Giải pháp kiểm soát lối ra vào tầng hầm bằng loop detector – An toàn, hiệu quả, thông minh
  • Giải pháp quản lý xe tải tại khu công nghiệp bằng loop detector

4.3. Trạm thu phí (ETC & MTC)

• Phát hiện xe đến trạm
• Kích hoạt hệ thống thu phí
• Loop Detector tại trạm thu phí không dừng và có dừng – Giải pháp tối ưu cho phản hồi nhanh
• Giải pháp hệ thống cảnh báo phương tiện đi ngược chiều tại lối vào cao tốc bằng bộ dò vòng từ LD160 của Procon – Úc

4.4. Giao thông thông minh (ITS)

• Điều khiển đèn giao thông: Xem thêm Giải pháp điều khiển giao thông thông minh tại nút giao sử dụng bộ dò vòng từ LD100/LD200 của Procon – Úc
• Phát hiện ùn tắc
• Giám sát làn đường: Xem thêm Phát hiện lấn làn tại khu vực giao cắt và làn BRT bằng bộ dò vòng từ LD160 – Giải pháp thông minh cho đô thị Việt Nam
• Giám sát và điều phối làn đường ưu tiên bằng bộ dò vòng từ LD102/LD202 – Giải pháp giao thông thông minh cho đô thị hiện đại
• Giải pháp đỗ xe thông minh ngoài trời bằng loop detector

4.5. Khu công nghiệp & logistics

• Kiểm soát xe tải: Giải pháp quản lý xe tải tại khu công nghiệp bằng loop detector
• Quản lý cổng ra vào: Giải pháp kiểm soát xe ra/vào bến xe khách liên tỉnh bằng loop detector

5. Hướng dẫn thiết kế và lắp đặt vòng từ

5.1. Thiết kế loop

• Kích thước phổ biến: 1m x 2m hoặc 2m x 2m
• Số vòng dây: 3–5 vòng
• Khoảng cách giữa các vòng đều nhau

5.2. Thi công lắp đặt

• Cắt rãnh mặt đường
• Đặt dây loop
• Đổ keo bảo vệ

5.3. Kết nối với detector

• Đấu dây vào bộ LD100 / LD200
• Cài đặt độ nhạy
• Test tín hiệu

👉 Bạn nên tham khảo thêm:
- Cách lắp đặt vòng dò từ : Cách lắp đặt vòng từ (Inductive Loop) cho Loop Detector chuẩn kỹ thuật
- Sơ đồ đấu nối LD100 : Hướng dẫn đấu nối bộ dò vòng từ LD100 chi tiết | Wiring LD100

6. Cách lựa chọn bộ dò vòng từ phù hợp

Một số tiêu chí quan trọng:

• Số kênh: 1 kênh (LD100, LD102, LD160), 2 kênh (LD200, LD202) hoặc 4 kênh (LD400, LD402)
• Ứng dụng: barrier, bãi xe, ITS
• Độ nhạy: tùy loại phương tiện
• Độ ổn định: môi trường ngoài trời

Ví dụ:

• LD100, LD200: ứng dụng đơn giản, lưu lượng phương tiện ít, vừa phải
• LD160: ứng dụng trạm thu phí trên đường cao tốc, phù hợp với các ứng dụng có lưu lượng, tần suất xe qua lại cao


7. So sánh Loop Detector với các công nghệ khác

8. Các lỗi thường gặp và cách xử lý

• Không phát hiện xe: do loop đứt hoặc sai cấu hình
• Phát hiện sai: do nhiễu điện từ
• Tín hiệu chập chờn: do đấu nối kém

👉 Nên kiểm tra:

• Dây loop
• Thiết bị detector
• Môi trường lắp đặt

9. Kết luận

Loop Detector là giải pháp phát hiện phương tiện đáng tin cậy, đã được ứng dụng rộng rãi trong giao thông và công nghiệp. Với ưu điểm về độ chính xác, độ ổn định và chi phí hợp lý, đây vẫn là lựa chọn hàng đầu cho các hệ thống:

• Barrier tự động
• Bãi đỗ xe
• Trạm thu phí
• Giao thông thông minh

Nếu được thiết kế và triển khai đúng cách, hệ thống bộ dò vòng từ có thể hoạt động bền bỉ trong nhiều năm với độ chính xác cao.
