Bộ chuyển đổi USB sang RS232 là gì? Nguyên lý hoạt động và ứng dụng trong công nghiệp

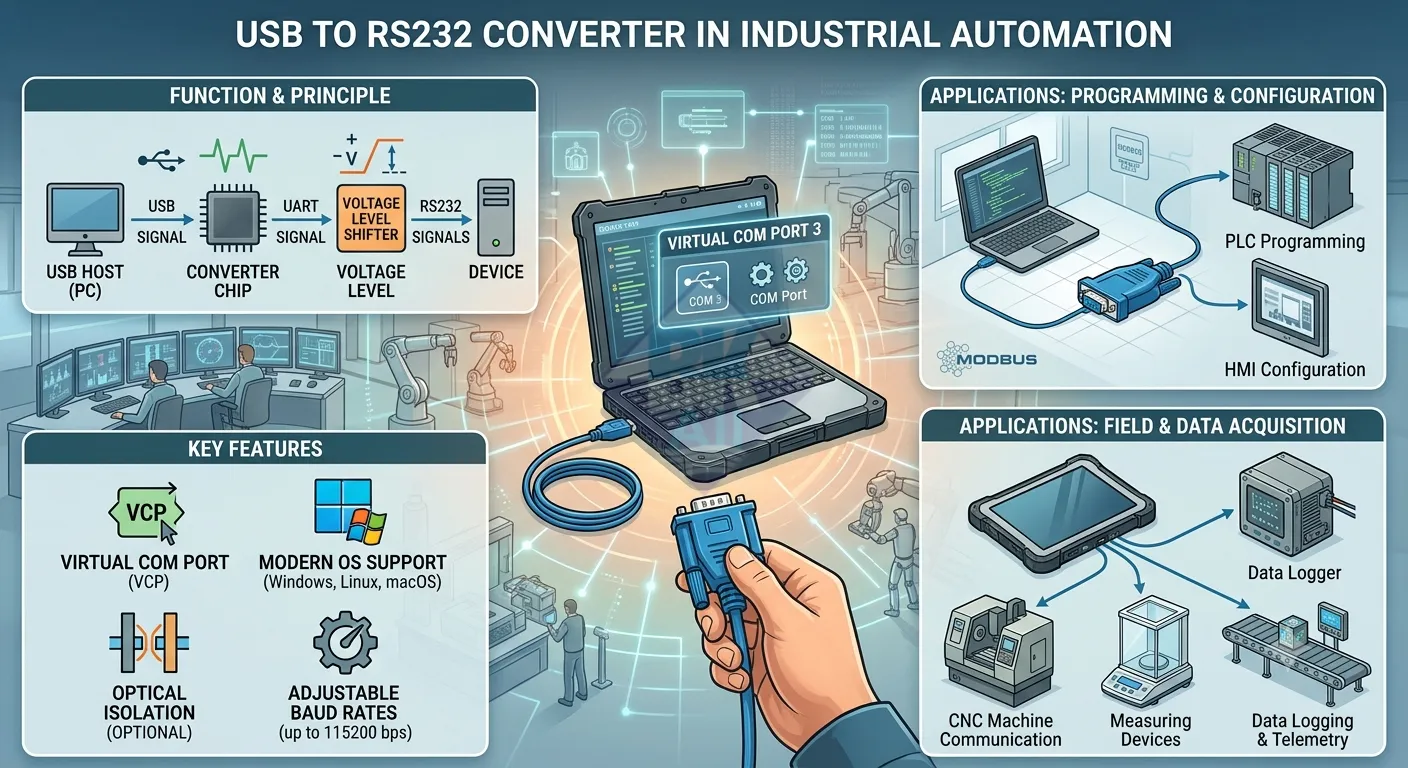

bo chuyen doi usb sang rs232

Trong nhiều hệ thống tự động hóa và điều khiển công nghiệp hiện nay, giao diện truyền thông RS232 vẫn được sử dụng rộng rãi trên PLC, biến tần, cân điện tử, máy CNC, thiết bị đo lường và các hệ thống SCADA cũ. Tuy nhiên, hầu hết máy tính hiện đại đã loại bỏ cổng COM vật lý để nhường chỗ cho giao tiếp USB tốc độ cao.

Điều này dẫn đến nhu cầu sử dụng bộ chuyển đổi USB sang RS232 (USB to RS232 Converter) nhằm giúp máy tính giao tiếp với các thiết bị sử dụng chuẩn truyền thông nối tiếp RS232. Vậy USB to RS232 hoạt động như thế nào? Làm sao để tạo cổng COM ảo trên máy tính? Và thiết bị này được ứng dụng ra sao trong thực tế công nghiệp? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

1. Bộ chuyển đổi USB sang RS232 là gì?

Bộ chuyển đổi USB sang RS232 là thiết bị cho phép máy tính giao tiếp với các thiết bị sử dụng chuẩn truyền thông nối tiếp RS232 thông qua cổng USB.

Thiết bị thường bao gồm:

  • Cổng USB Type-A hoặc USB Type-C kết nối với máy tính.
  • Bộ vi điều khiển chuyển đổi giao thức USB sang UART.
  • Mạch chuyển mức điện áp sang chuẩn RS232.
  • Đầu nối DB9 hoặc Terminal Block để kết nối thiết bị hiện trường.

Sau khi cài đặt driver, hệ điều hành sẽ nhận dạng bộ chuyển đổi như một cổng COM vật lý, cho phép các phần mềm kỹ thuật sử dụng bình thường mà không cần thay đổi cấu hình.

2. Chuẩn truyền thông RS232 là gì?

RS232 là chuẩn truyền thông nối tiếp được phát triển từ những năm 1960 và vẫn được sử dụng rộng rãi trong công nghiệp.

Đặc điểm nổi bật:

  • Kết nối điểm - điểm (Point to Point).
  • Khoảng cách truyền thông thường dưới 15 mét.
  • Tốc độ truyền phổ biến từ 9.600 đến 115.200 bps.
  • Sử dụng tín hiệu điện áp ±3V đến ±15V.
  • Phổ biến trên PLC, modem, máy CNC, máy đo, cân điện tử và thiết bị phòng thí nghiệm.

3. Nguyên lý hoạt động của bộ chuyển đổi USB sang RS232

Bản chất của bộ chuyển đổi USB to RS232 là thực hiện chuyển đổi dữ liệu giữa hai giao thức truyền thông hoàn toàn khác nhau:

  • USB: Giao tiếp tốc độ cao theo cơ chế Host - Device.
  • RS232: Truyền dữ liệu nối tiếp bất đồng bộ.

Quá trình hoạt động diễn ra theo các bước:

  1. Máy tính gửi dữ liệu qua cổng USB.
  2. Chip USB-UART giải mã gói tin USB.
  3. Dữ liệu được chuyển đổi thành dạng UART nối tiếp.
  4. Mạch chuyển mức điện áp tạo tín hiệu RS232 tiêu chuẩn.
  5. Thiết bị RS232 nhận và xử lý dữ liệu.

Ở chiều ngược lại, dữ liệu từ thiết bị RS232 cũng được chuyển đổi và gửi về máy tính theo cơ chế tương tự.

4. Cổng COM ảo (Virtual COM Port) là gì?

Một trong những chức năng quan trọng nhất của bộ USB to RS232 là tạo ra Virtual COM Port (VCP).

Virtual COM Port là cổng COM được tạo bởi phần mềm driver thay vì phần cứng thực tế trên bo mạch chủ.

Khi cắm bộ chuyển đổi vào máy tính:

  • Windows nhận dạng thiết bị USB.
  • Driver được nạp vào hệ thống.
  • Hệ điều hành tạo COM1, COM2, COM5 hoặc COMx.
  • Phần mềm kỹ thuật truy cập COM này như một cổng COM vật lý.

5. Cách kiểm tra cổng COM trên Windows

  1. Kết nối USB to RS232 vào máy tính.
  2. Mở Device Manager.
  3. Chọn mục "Ports (COM & LPT)".
  4. Kiểm tra COM Port được tạo.
  5. Cấu hình đúng COM Port trong phần mềm sử dụng.

6. Ứng dụng USB to RS232 trong cấu hình PLC

Nhiều dòng PLC đời cũ vẫn sử dụng cổng RS232 để lập trình và bảo trì hệ thống.

Một số ví dụ phổ biến:

  • PLC Siemens S5.
  • PLC Mitsubishi FX đời cũ.
  • PLC Omron CPM Series.
  • PLC Delta DVP đời đầu.

USB to RS232 giúp chúng ta kết nối laptop hiện đại với các PLC này mà không cần sử dụng máy tính có cổng COM vật lý.

7. Ứng dụng trong thiết bị đo lường và phòng thí nghiệm

  • Máy phân tích chất lượng điện.
  • Máy đo lưu lượng.
  • Máy quang phổ.
  • Thiết bị cân điện tử.
  • Thiết bị ghi dữ liệu Data Logger.

Trong các ứng dụng này, USB to RS232 thường được sử dụng để thu thập dữ liệu, hiệu chuẩn hoặc cấu hình thiết bị từ máy tính.

8. Ứng dụng trong hệ thống điều khiển công nghiệp

  • Cấu hình biến tần.
  • Cài đặt bộ điều khiển nhiệt độ.
  • Kết nối HMI đời cũ.
  • Thu thập dữ liệu từ thiết bị hiện trường.
  • Bảo trì và chẩn đoán hệ thống SCADA.

9. Tiêu chí lựa chọn bộ chuyển đổi USB sang RS232

  • Driver ổn định cho Windows 10/11.
  • Hỗ trợ Virtual COM Port.
  • Tương thích phần mềm PLC và SCADA.
  • Có cách ly quang điện đối với môi trường công nghiệp nhiễu cao.
  • Hỗ trợ nhiều tốc độ baud rate.
  • Đạt các chứng nhận công nghiệp cần thiết.

Xem thêm:Bộ chuyển đổi RS232/RS485/RS422 sang USB – Cách kết nối và lựa chọn thiết bị

10. Các bộ chuyển đổi USB sang RS232 công nghiệp phổ biến

Xem thêm: TOP 6 Bộ Chuyển Đổi USB Sang RS232/RS485/RS422 Tốt Nhất 2025

Kết luận

Bộ chuyển đổi USB sang RS232 là giải pháp đơn giản nhưng cực kỳ quan trọng giúp các máy tính hiện đại giao tiếp với các thiết bị công nghiệp sử dụng chuẩn RS232. Nhờ cơ chế tạo cổng COM ảo, người dùng có thể cấu hình PLC, thu thập dữ liệu từ thiết bị đo lường, vận hành máy CNC hoặc bảo trì hệ thống điều khiển mà không cần cổng COM vật lý trên máy tính. Việc lựa chọn đúng thiết bị USB to RS232 công nghiệp với driver ổn định, khả năng chống nhiễu tốt và độ tương thích cao sẽ giúp đảm bảo kết nối ổn định và giảm đáng kể thời gian bảo trì hệ thống.
