Cáp quang công nghiệp là gì? Nguyên lý và ứng dụng trong nhà máy
Cáp quang là gì?

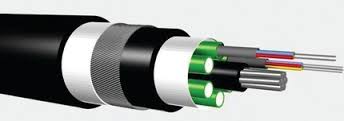

Cáp quang là một loại cáp truyền thông sử dụng ánh sáng để truyền tín hiệu, thay vì sử dụng dòng điện như cáp đồng. Cáp quang được cấu tạo từ các sợi thủy tinh hoặc nhựa rất nhỏ (có đường kính tương đương sợi tóc), được bó lại thành một lõi truyền dẫn gọi là core, bao quanh bởi lớp cladding.
Nhờ sử dụng tín hiệu ánh sáng, cáp quang có khả năng truyền dữ liệu với tốc độ cao, khoảng cách xa và đặc biệt không bị ảnh hưởng bởi nhiễu điện từ (EMI) – yếu tố rất quan trọng trong môi trường công nghiệp.
Tín hiệu quang là gì?
Khác với tín hiệu điện trong cáp đồng, tín hiệu quang là dạng tín hiệu ánh sáng được truyền bên trong sợi quang thông qua hiện tượng phản xạ toàn phần.👉 Tìm hiểu chi tiết nguyên lý tại đây: Nguyên lý hoạt động của cáp quang
Tín hiệu ánh sáng có các ưu điểm nổi bật:
- Không bị nhiễu điện từ (EMI/EMC)
- Không bị suy hao nhiều trên khoảng cách xa
- Không gây nhiễu chéo giữa các sợi trong cùng cáp
- Độ bảo mật cao (khó bị nghe lén)
Chính vì vậy, cáp quang ngày càng được sử dụng rộng rãi trong các hệ thống yêu cầu độ ổn định cao như SCADA, nhà máy sản xuất, trạm điện, hệ thống giao thông.
Tại sao cáp quang được sử dụng trong công nghiệp?
Trong môi trường công nghiệp, các thiết bị như động cơ, biến tần, tủ điện thường tạo ra nhiễu điện từ rất lớn. Điều này khiến các hệ thống sử dụng cáp đồng (Ethernet, RS485) dễ bị suy giảm tín hiệu hoặc mất kết nối.
Cáp quang giải quyết triệt để các vấn đề này:
- Chống nhiễu hoàn toàn trong môi trường EMI cao
- Truyền xa từ vài km đến hàng chục km
- Cách ly điện giữa các khu vực (tránh loop đất)
- Độ ổn định cao trong hệ thống vận hành liên tục
So sánh cáp quang và cáp đồng
| Cáp quang | Cáp đồng |
|---|---|
| Truyền bằng ánh sáng | Truyền bằng điện |
| Không nhiễu EMI | Dễ bị nhiễu |
| Truyền xa (km) | Giới hạn (~100m Ethernet) |
| Băng thông cao | Băng thông thấp hơn |
Các thiết bị trong hệ thống cáp quang công nghiệp
Trong thực tế, để triển khai hệ thống truyền thông quang, cần sử dụng kết hợp nhiều thiết bị:
- Module SFP: chuyển đổi tín hiệu điện ↔ quang trong switch
- Media Converter: chuyển Ethernet sang cáp quang
- Switch công nghiệp: hỗ trợ cổng quang (SFP)
- Bộ chuyển đổi serial sang quang: dùng cho RS232/RS485
👉 Các thiết bị này sẽ được phân tích chi tiết trong các phần tiếp theo của series.
Khi nào nên sử dụng cáp quang?
Bạn nên sử dụng cáp quang trong các trường hợp:
- Kết nối khoảng cách xa (>100m)
- Môi trường có nhiễu điện từ cao
- Kết nối giữa các tòa nhà hoặc khu vực độc lập
- Yêu cầu hệ thống ổn định cao (24/7)
Ứng dụng thực tế của cáp quang trong nhà máy
- Kết nối backbone giữa các tủ điều khiển
- Kết nối hệ thống SCADA trung tâm
- Truyền dữ liệu trong trạm điện, nhà máy sản xuất
- Kết nối hệ thống camera, giám sát
Tại sao cần bộ chuyển đổi tín hiệu quang?
Mặc dù cáp quang có nhiều ưu điểm, nhưng phần lớn thiết bị công nghiệp hiện nay vẫn sử dụng tín hiệu điện như:
- Ethernet (RJ45)
- RS232 / RS485 / RS422
- Video (BNC)
Do đó, cần sử dụng các bộ chuyển đổi tín hiệu quang để kết nối giữa hệ thống điện và hệ thống quang:
- Converter Ethernet ↔ quang
- Converter RS485 ↔ quang
- Converter video ↔ quang
👉 Ví dụ thực tế: Bộ chuyển đổi RS232/RS485/RS422 sang quang
Câu hỏi thường gặp về cáp quang công nghiệp (FAQ)
❓ Cáp quang công nghiệp khác gì cáp quang thông thường?
Cáp quang công nghiệp được thiết kế để hoạt động trong môi trường khắc nghiệt như nhiệt độ cao, rung động, nhiễu điện từ. Ngoài ra, hệ thống quang công nghiệp thường đi kèm các thiết bị như switch công nghiệp, SFP và media converter.
❓ Cáp quang có bị nhiễu điện từ không?
Không. Cáp quang truyền tín hiệu bằng ánh sáng nên hoàn toàn không bị ảnh hưởng bởi nhiễu điện từ (EMI/EMC), đây là ưu điểm lớn nhất so với cáp đồng.
❓ Cáp quang truyền được bao xa?
Tùy vào loại cáp và module sử dụng. Multi-mode thường truyền vài trăm mét đến vài km, trong khi Single-mode có thể truyền từ 10km đến hàng chục km.
❓ Khi nào nên dùng cáp quang thay vì Ethernet?
Nên dùng cáp quang khi cần truyền xa (>100m), môi trường nhiễu cao, hoặc cần cách ly điện giữa các hệ thống.
❓ Có cần dùng bộ chuyển đổi khi sử dụng cáp quang không?
Có. Vì hầu hết thiết bị công nghiệp sử dụng tín hiệu điện, nên cần dùng media converter hoặc SFP để chuyển đổi sang tín hiệu quang.
