Trong các hệ thống truyền thông công nghiệp, kiến trúc Master-Slave là nền tảng cốt lõi giúp PROFIBUS hoạt động ổn định, đồng bộ và có tính quyết định thời gian cao. Vậy cơ chế này vận hành như thế nào và tại sao nó lại quan trọng trong tự động hóa?

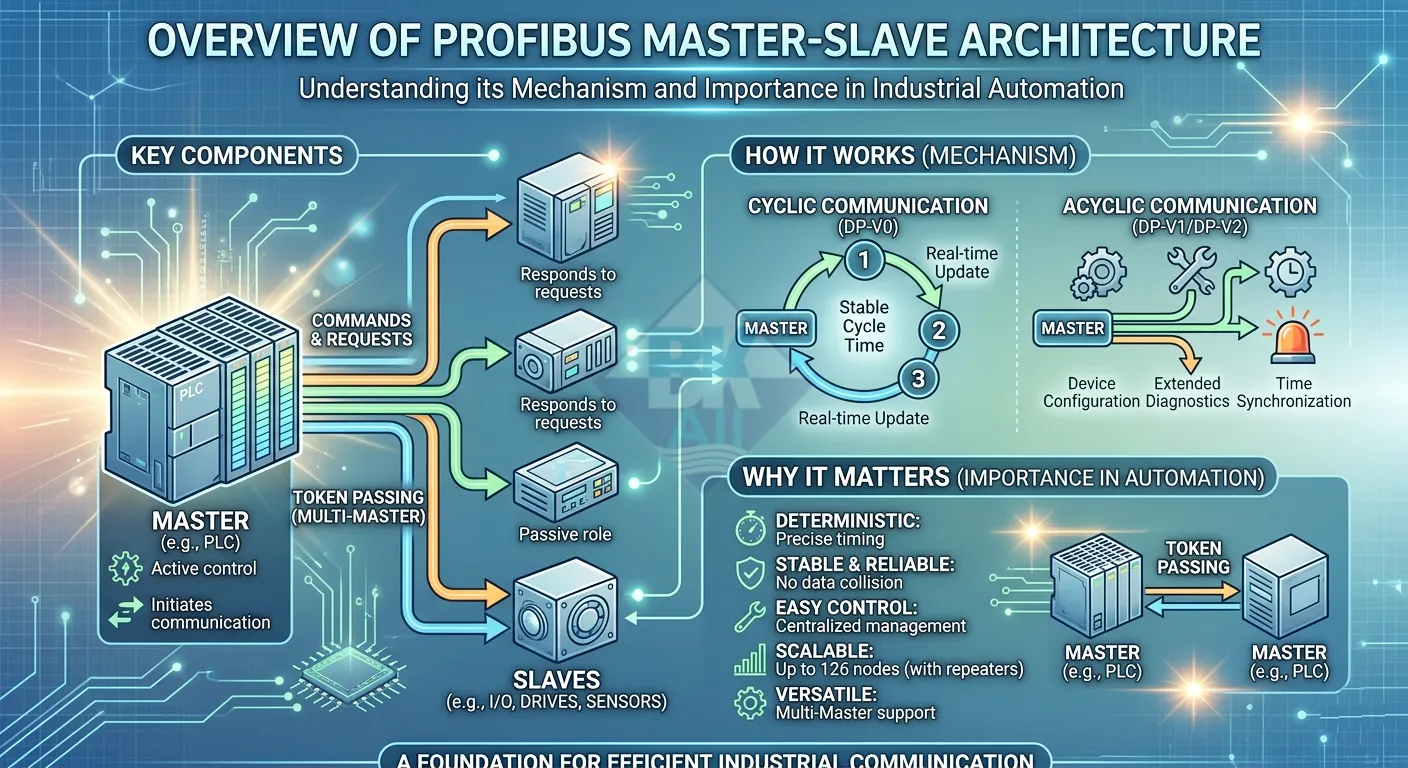

1. Kiến trúc Master-Slave trong PROFIBUS là gì?
Trong mạng PROFIBUS, các thiết bị được chia thành hai nhóm chính:
- Master: Thiết bị điều khiển trung tâm (thường là PLC)
- Slave: Các thiết bị ngoại vi như I/O, biến tần, cảm biến
Master đóng vai trò chủ động, gửi yêu cầu và điều khiển toàn bộ quá trình truyền thông. Ngược lại, Slave chỉ phản hồi khi được Master yêu cầu, không tự ý gửi dữ liệu.
👉 Nếu bạn cần hiểu tổng thể về kiến trúc PROFIBUS, xem thêm tại: Kiến trúc PROFIBUS DP
2. Cơ chế hoạt động của Master-Slave
2.1 Chu kỳ truyền dữ liệu (Cyclic Communication)
Trong chế độ DP-V0, Master thực hiện truy vấn tuần tự từng Slave theo chu kỳ. Quá trình này diễn ra liên tục:
- Master gửi yêu cầu đọc/ghi dữ liệu
- Slave phản hồi ngay lập tức
- Chuyển sang Slave tiếp theo
Toàn bộ quá trình này tạo thành một vòng lặp (cycle time), đảm bảo dữ liệu luôn được cập nhật theo thời gian thực.
2.2 Token Passing giữa các Master
Trong trường hợp mạng có nhiều Master, PROFIBUS sử dụng cơ chế Token Passing:
- Chỉ Master giữ token mới được phép truyền dữ liệu
- Sau khi hoàn thành, token được chuyển sang Master tiếp theo
Cơ chế này giúp tránh xung đột dữ liệu và đảm bảo tính xác định (deterministic) của hệ thống.
2.3 Giao tiếp acyclic (DP-V1, DP-V2)
Bên cạnh cơ chế truyền dữ liệu chu kỳ (cyclic I/O), PROFIBUS còn hỗ trợ giao tiếp acyclic – tức là truyền dữ liệu không theo chu kỳ cố định. Cơ chế này đóng vai trò quan trọng trong việc cấu hình, giám sát và bảo trì hệ thống.
🔸 2.3.1 PROFIBUS DP-V1 – Mở rộng cho cấu hình & chẩn đoán
DP-V1 bổ sung kênh truyền acyclic song song với kênh cyclic, cho phép Master truy cập sâu vào từng Slave mà không ảnh hưởng đáng kể đến chu kỳ điều khiển chính.
- Đọc/ghi tham số (Parameterization): cấu hình biến tần, thiết lập ngưỡng cảm biến, mode hoạt động thiết bị
- Chẩn đoán nâng cao (Extended Diagnostics): đọc mã lỗi, trạng thái thiết bị, cảnh báo nội bộ
- Alarm/Event: Slave có thể chủ động gửi cảnh báo về Master khi có sự kiện bất thường
📌 Điểm quan trọng: Giao tiếp DP-V1 không thay thế cyclic data mà hoạt động xen kẽ, đảm bảo hệ thống vẫn giữ tính deterministic.
🔸 2.3.2 PROFIBUS DP-V2 – Đồng bộ & điều khiển chuyển động
DP-V2 được thiết kế cho các ứng dụng yêu cầu độ chính xác cao như motion control và đồng bộ hóa thời gian thực.
- Isochronous Mode: truyền dữ liệu với chu kỳ cực kỳ chính xác (jitter thấp)
- Time Synchronization: đồng bộ thời gian giữa các thiết bị trong mạng
- Direct Slave-to-Slave Communication: cho phép thiết bị trao đổi dữ liệu trực tiếp (giảm tải cho Master)
🔸 2.3.3 Khi nào sử dụng acyclic communication?
- Khi cần cấu hình thiết bị từ xa mà không dừng hệ thống
- Khi cần đọc thông tin chẩn đoán chi tiết
- Trong quá trình commissioning và bảo trì
🔸 2.3.4 Ví dụ thực tế trong nhà máy
Trong một hệ thống sử dụng biến tần PROFIBUS:
- Dữ liệu tốc độ, trạng thái RUN/STOP được truyền qua cyclic (DP-V0)
- Thông số như thời gian tăng tốc, dòng giới hạn được cấu hình qua DP-V1
- Cảnh báo quá tải được gửi về PLC qua alarm (DP-V1)
Sự kết hợp giữa cyclic và acyclic giúp hệ thống vừa đảm bảo điều khiển thời gian thực, vừa linh hoạt trong vận hành và bảo trì.
📌 Lưu ý quan trọng: PROFIBUS không tách thành các phiên bản độc lập. Trong thực tế, một mạng có thể đồng thời sử dụng DP-V0, DP-V1 và DP-V2. Trong đó, DP-V0 luôn là nền tảng truyền dữ liệu chu kỳ, còn DP-V1 và DP-V2 là các lớp mở rộng bổ sung chức năng cấu hình, chẩn đoán và đồng bộ nâng cao.
3. Vai trò của Master trong hệ thống PROFIBUS
Trong mạng PROFIBUS, Master là thành phần trung tâm chịu trách nhiệm điều phối toàn bộ hoạt động truyền thông. Khác với nhiều giao thức như Modbus (thường chỉ có một Master), PROFIBUS cho phép tồn tại nhiều Master trên cùng một mạng, giúp tăng tính linh hoạt và khả năng mở rộng hệ thống.
3.1 PROFIBUS hỗ trợ Multi-Master
Trong một mạng PROFIBUS, có thể tồn tại nhiều Master (ví dụ: nhiều PLC, hoặc PLC + HMI/SCADA). Các Master này không truyền đồng thời mà sử dụng cơ chế Token Passing để phân quyền truy cập bus:
- Chỉ Master đang giữ token mới được phép giao tiếp với Slave
- Sau khi hoàn thành chu kỳ, token được chuyển sang Master tiếp theo
- Đảm bảo không xảy ra xung đột dữ liệu (collision-free)
📌 Nhờ cơ chế này, PROFIBUS vừa giữ được tính deterministic, vừa cho phép nhiều hệ điều khiển cùng truy cập hệ thống thiết bị trường.
3.2 Phân loại Master trong PROFIBUS
- Class 1 Master (DPM1): Master chính (thường là PLC), thực hiện truyền dữ liệu chu kỳ với Slave
- Class 2 Master (DPM2): Dùng cho cấu hình, chẩn đoán (PG/PC, SCADA, tool engineering)
Hai loại Master này có thể cùng tồn tại trên mạng mà không ảnh hưởng đến hoạt động điều khiển chính.
3.3 Các vai trò chính của Master
- Quản lý chu kỳ truyền thông: xác định thứ tự truy vấn các Slave, đảm bảo thời gian quét ổn định
- Gửi/nhận dữ liệu I/O: trao đổi dữ liệu điều khiển (ON/OFF, analog, trạng thái thiết bị)
- Chẩn đoán và xử lý lỗi: phát hiện mất kết nối, lỗi thiết bị, đọc diagnostic frame từ Slave
- Đồng bộ hệ thống: đảm bảo các thiết bị hoạt động theo cùng chu kỳ và thời gian
- Quản lý truy cập bus: thông qua token passing (trong hệ multi-master)
3.4 So sánh nhanh với Modbus
- Modbus RTU/TCP: thường chỉ có 1 Master → dễ cấu hình nhưng hạn chế mở rộng
- PROFIBUS: hỗ trợ multi-master → linh hoạt hơn trong hệ thống lớn
👉 Đây là một trong những lý do khiến PROFIBUS phù hợp với các hệ thống công nghiệp phức tạp, nơi cần nhiều cấp điều khiển và giám sát cùng truy cập dữ liệu.
4. Ưu điểm của kiến trúc Master-Slave
4.1 Deterministic – Thời gian truyền xác định
Một trong những ưu điểm lớn nhất của PROFIBUS là khả năng hoạt động theo thời gian xác định (deterministic). Master kiểm soát hoàn toàn thứ tự và thời điểm giao tiếp với từng Slave, từ đó đảm bảo chu kỳ truyền dữ liệu (cycle time) luôn ổn định và có thể tính toán trước.
- Không xảy ra truy cập ngẫu nhiên như Ethernet truyền thống
- Phù hợp với các hệ thống yêu cầu real-time như điều khiển dây chuyền, PLC
- Cho phép kỹ sư tính toán trước thời gian đáp ứng hệ thống
📌 Ví dụ: Nếu một mạng có 20 Slave, mỗi Slave mất ~1ms để phản hồi, thì chu kỳ toàn mạng có thể dự đoán khoảng 20ms.
4.2 Ổn định cao – Không xảy ra xung đột dữ liệu
Trong PROFIBUS, Slave không được phép tự ý truyền dữ liệu mà chỉ phản hồi khi có yêu cầu từ Master. Điều này giúp loại bỏ hoàn toàn khả năng xung đột (collision) trên bus.
- Giao tiếp theo cơ chế polling → kiểm soát tuyệt đối
- Multi-master vẫn an toàn nhờ token passing
- Giảm lỗi truyền thông trong môi trường công nghiệp nhiễu cao
📌 Đây là điểm khác biệt lớn so với Ethernet cổ điển (CSMA/CD), nơi các thiết bị có thể gửi dữ liệu đồng thời và gây va chạm.
4.3 Dễ kiểm soát – Tập trung tại Master
Toàn bộ logic truyền thông được điều phối bởi Master, giúp việc cấu hình, giám sát và xử lý sự cố trở nên đơn giản hơn.
- Dễ dàng theo dõi trạng thái toàn mạng từ PLC
- Chuẩn hóa cấu hình thông qua file GSD
- Thuận tiện trong commissioning và bảo trì
📌 Các bạn chỉ cần tập trung vào Master để kiểm tra lỗi thay vì phải debug từng thiết bị riêng lẻ.
5. Nhược điểm cần lưu ý
5.1 Phụ thuộc vào Master (Single Point of Failure)
Do Master giữ vai trò điều phối trung tâm, nếu Master gặp sự cố (treo PLC, lỗi CPU, mất nguồn), toàn bộ hệ thống truyền thông sẽ bị gián đoạn.
- Slave không thể tự hoạt động độc lập
- Toàn bộ chu kỳ truyền thông bị dừng
📌 Giải pháp thực tế:
- Sử dụng hệ thống PLC dự phòng (redundancy)
- Thiết kế mạng multi-master để tăng độ tin cậy
5.2 Khả năng mở rộng bị giới hạn
Do cơ chế polling tuần tự, khi số lượng Slave tăng lên, chu kỳ truyền thông sẽ dài hơn, ảnh hưởng đến hiệu năng hệ thống.
- Cycle time tăng theo số lượng thiết bị
- Giới hạn số node (thực tế ~32/segment, tối đa 126 node)
- Cần repeater nếu mở rộng mạng
📌 Đây là lý do tại sao trong các hệ thống lớn hoặc yêu cầu tốc độ cao, xu hướng chuyển sang PROFINET (Ethernet công nghiệp) ngày càng phổ biến.
6. Tổng kết
Kiến trúc Master-Slave chính là yếu tố giúp PROFIBUS duy trì khả năng truyền thông thời gian thực và độ tin cậy cao trong môi trường công nghiệp. Việc hiểu rõ cơ chế này sẽ giúp bạn thiết kế, cấu hình và xử lý sự cố hệ thống hiệu quả hơn.
