PROFIBUS hoạt động theo nguyên lý gì? Giải thích dễ hiểu từ A-Z
Để hiểu sâu về PROFIBUS, bạn cần nắm được nguyên lý hoạt động của nó. Đây chính là yếu tố giúp PROFIBUS đạt được độ ổn định cao trong môi trường công nghiệp.
Nếu bạn chưa xem các bài trước, hãy tham khảo PROFIBUS là gì hoặc toàn bộ series PROFIBUS để có nền tảng.

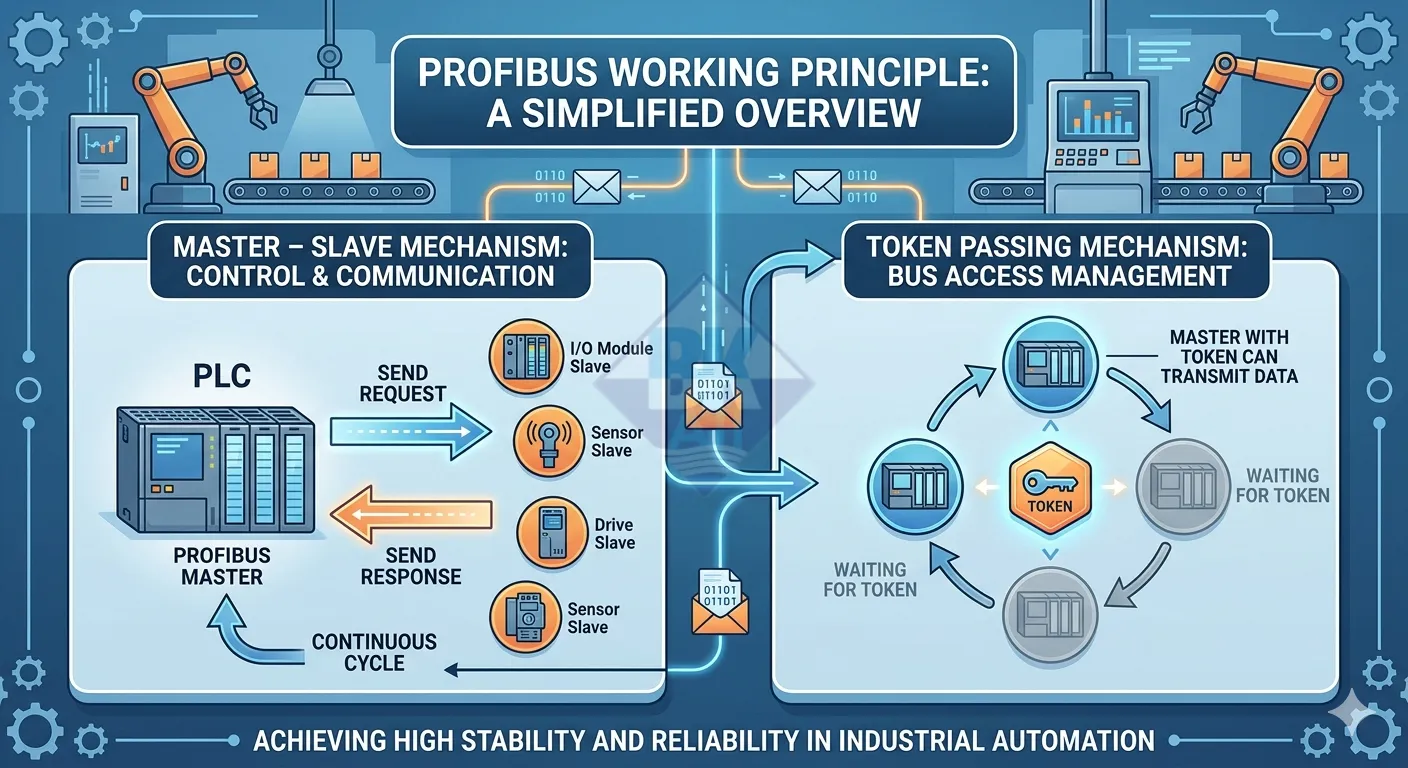

1. Tổng quan nguyên lý hoạt động của PROFIBUS
PROFIBUS hoạt động dựa trên sự kết hợp của hai cơ chế:
- Master – Slave: điều khiển truyền thông
- Token Passing: quản lý quyền truy cập bus
Sự kết hợp này giúp hệ thống vừa linh hoạt vừa đảm bảo truyền thông có kiểm soát.
2. Mô hình Master – Slave
Trong mạng PROFIBUS:
- Master (PLC): gửi yêu cầu và điều khiển giao tiếp
- Slave (thiết bị trường): phản hồi dữ liệu
Quá trình hoạt động:
- Master gửi yêu cầu đến từng slave
- Slave phản hồi dữ liệu
- Chu trình lặp lại liên tục
👉 Xem chi tiết tại: Kiến trúc PROFIBUS Master-Slave
3. Token Passing – Cơ chế điều phối master
Trong trường hợp có nhiều master, PROFIBUS sử dụng cơ chế Token Passing.
Hiểu đơn giản:
- “Token” giống như quyền được nói trên bus
- Chỉ master giữ token mới được phép truyền dữ liệu
- Token được truyền lần lượt giữa các master
👉 Điều này giúp tránh xung đột và đảm bảo hệ thống hoạt động ổn định.
4. Chu kỳ truyền thông (Cycle)
PROFIBUS truyền dữ liệu theo chu kỳ lặp:
- Master đọc dữ liệu từ slave
- Master gửi dữ liệu điều khiển xuống slave
- Lặp lại liên tục theo chu kỳ
Chu kỳ này gọi là cyclic communication, đảm bảo dữ liệu luôn được cập nhật.
Ngoài ra còn có acyclic communication để cấu hình và chuẩn đoán.
5. Telegram – “gói dữ liệu” của PROFIBUS
Dữ liệu trong PROFIBUS được truyền dưới dạng telegram.
Mỗi telegram bao gồm:
- Header (địa chỉ, điều khiển)
- Data (dữ liệu)
- Checksum (kiểm tra lỗi)
👉 Xem chi tiết tại: Cấu trúc telegram PROFIBUS
6. Ví dụ thực tế dễ hiểu
Hãy tưởng tượng một lớp học:
- Giáo viên = Master
- Học sinh = Slave
- Token = quyền phát biểu
Quy trình:
- Giáo viên gọi từng học sinh
- Học sinh trả lời
- Nếu có nhiều giáo viên → họ lần lượt “cầm quyền nói” (token)
👉 Nhờ vậy lớp học không bị hỗn loạn — giống như mạng PROFIBUS.
7. Các yếu tố ảnh hưởng đến hoạt động PROFIBUS
- Cáp và đấu nối: ảnh hưởng tín hiệu → Cáp PROFIBUS
- Số node: ảnh hưởng tải mạng → Số node tối đa
- Khoảng cách: ảnh hưởng suy hao → Khoảng cách truyền
Nếu các yếu tố này không được thiết kế đúng, hệ thống có thể gặp lỗi. Xem thêm tại: Checklist xử lý lỗi PROFIBUS.
8. Kết luận
PROFIBUS hoạt động dựa trên sự kết hợp giữa Master-Slave và Token Passing, giúp kiểm soát truyền thông chặt chẽ và đảm bảo độ ổn định cao.
Việc hiểu rõ nguyên lý này sẽ giúp bạn dễ dàng triển khai, cấu hình và xử lý lỗi trong thực tế.
