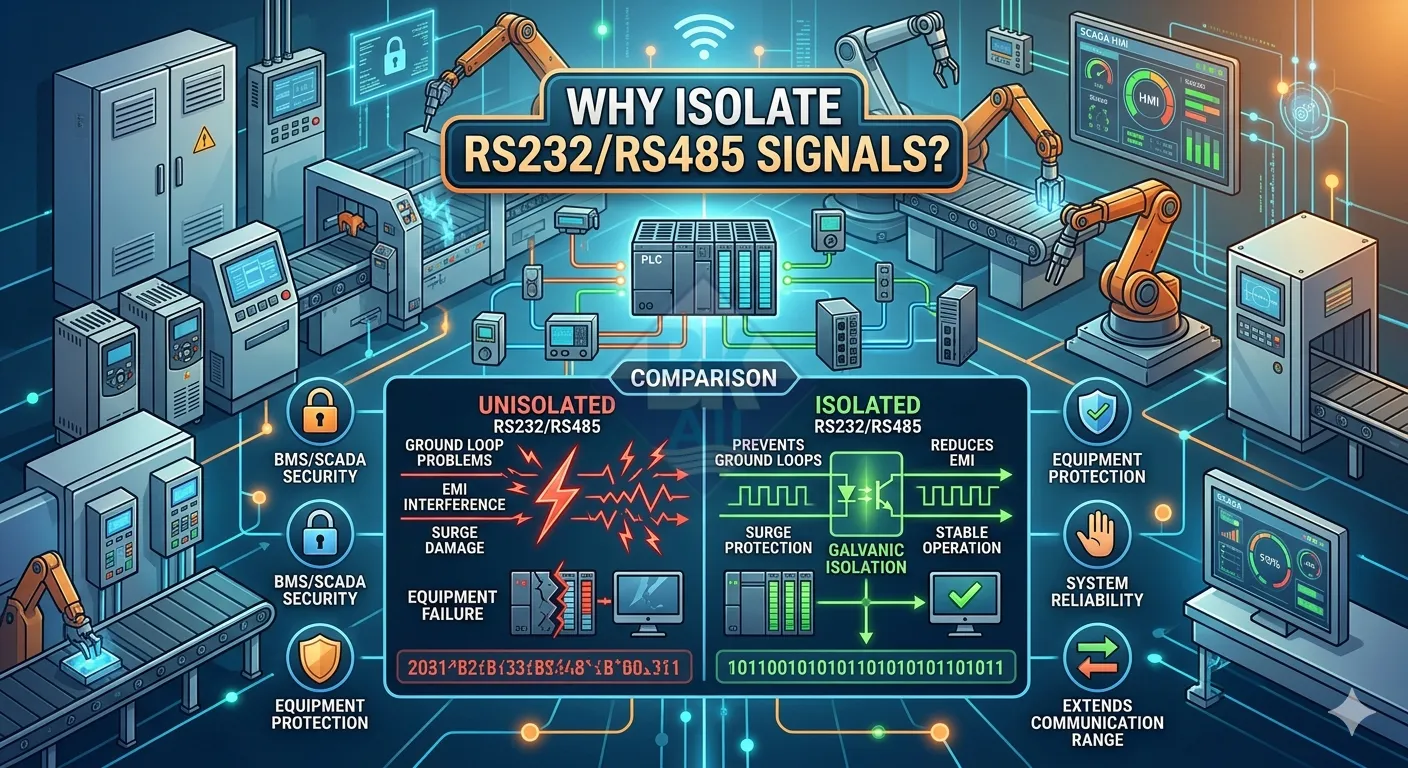

Tại sao phải cách ly tín hiệu RS232/RS485?

Trong các hệ thống PLC, SCADA, BMS, việc sử dụng các chuẩn truyền thông như RS232, RS485 là rất phổ biến. Tuy nhiên, một sai lầm thiết kế thường gặp là không cách ly đường tín hiệu, dẫn đến nhiễu, lỗi truyền thông và thậm chí hỏng thiết bị.

Bài viết này sẽ phân tích chi tiết tại sao cần cách ly tín hiệu RS232/RS485, các rủi ro nếu bỏ qua, và gợi ý giải pháp thiết bị thực tế giúp hệ thống vận hành ổn định và bền bỉ.

1. Tổng quan về RS232 và RS485

Hai chuẩn truyền thông này được sử dụng rộng rãi trong các hệ thống công nghiệp:

• RS232: truyền điểm-điểm, khoảng cách ngắn, dễ nhiễu
• RS485: truyền vi sai, khoảng cách xa, hỗ trợ multi-drop

➡️ Xem thêm: Tổng quan RS232/RS485/RS422

2. Cách ly tín hiệu là gì?

Cách ly tín hiệu (Signal Isolation) là việc tách biệt hoàn toàn về điện giữa hai phần của hệ thống, giúp dữ liệu vẫn truyền được nhưng không có dòng điện trực tiếp chạy qua.

• Optocoupler (cách ly quang)
• Transformer isolation
• Capacitive isolation

3. Tại sao phải cách ly RS232/RS485?

3.1. Chênh lệch điện áp GND (Ground Loop)

Trong thực tế, các thiết bị thường nằm ở các tủ điện khác nhau → xuất hiện chênh lệch điện áp đất.

• Gây dòng rò qua dây tín hiệu
• Làm sai dữ liệu Modbus
• Có thể cháy cổng truyền thông

➡️ Xem thêm: Các loại nhiễu trong hệ thống công nghiệp

3.2. Nhiễu điện từ (EMI)

Biến tần, motor và contactor sinh ra nhiễu mạnh, đặc biệt khi đi dây song song với cáp nguồn.

➡️ RS485 chỉ giảm nhiễu, không loại bỏ hoàn toàn → vẫn cần cách ly.

3.3. Sét lan truyền (Surge)

Sét đánh gần có thể gây xung điện lan truyền vào đường tín hiệu → phá hỏng thiết bị.

3.4. Bảo vệ PLC và thiết bị giá trị cao

Một cổng RS485 hỏng có thể kéo theo toàn bộ CPU PLC → chi phí thay thế và downtime rất lớn.

4. Khi nào bắt buộc phải cách ly?

• Khoảng cách > 50m
• Đi dây ngoài trời
• Có biến tần / motor công suất lớn
• Kết nối giữa 2 tủ điện khác nguồn
• Hệ thống SCADA, BMS yêu cầu ổn định cao

5. RS232 và RS485 – Có cần cách ly như nhau?

Nhiều người cho rằng chỉ các hệ thống RS232 mới cần cách ly, còn RS485 vốn đã có khả năng chống nhiễu tốt nên không cần isolation. Tuy nhiên, đây là một hiểu lầm rất phổ biến trong thực tế triển khai công nghiệp.

Thực tế:

• RS232 rất dễ bị nhiễu và gần như luôn nên cách ly khi triển khai công nghiệp
• RS485 chống nhiễu tốt hơn nhưng vẫn cần isolation để chống ground loop, surge và bảo vệ thiết bị

5.1. RS232 – Chuẩn truyền thông rất nhạy với nhiễu

RS232 là chuẩn truyền thông serial xuất hiện từ rất sớm và được sử dụng rộng rãi trên:

• PLC đời cũ
• Máy CNC
• Máy in công nghiệp
• Thiết bị đo lường
• Máy quét mã vạch, cân điện tử

Tuy nhiên, về mặt kỹ thuật, RS232 tồn tại nhiều hạn chế:

• Truyền kiểu single-ended
• Tham chiếu trực tiếp theo GND
• Khoảng cách truyền ngắn
• Khả năng chống nhiễu thấp

Điều này khiến RS232 rất dễ gặp lỗi khi:

• Đi dây dài
• Có biến tần hoặc motor gần đó
• Hai thiết bị sử dụng nguồn khác nhau
• Môi trường có nhiễu điện từ cao

Một vấn đề rất phổ biến của RS232 là hiện tượng chênh lệch điện áp GND. Vì tín hiệu RS232 được đo trực tiếp theo mass (GND), chỉ cần điện áp GND giữa hai thiết bị lệch vài volt cũng có thể gây:

• Mất dữ liệu
• Treo truyền thông
• Sai frame dữ liệu
• Cháy cổng COM

Do đó, trong môi trường công nghiệp, RS232 gần như luôn nên sử dụng:

• Converter có isolation
• Serial Device Server có cách ly
• Thiết bị chống surge cho đường serial

5.2. RS485 – Chống nhiễu tốt hơn nhưng không thay thế isolation

So với RS232, RS485 được thiết kế tối ưu hơn cho môi trường công nghiệp:

• Truyền tín hiệu vi sai (Differential Signaling)
• Hỗ trợ multi-drop
• Khoảng cách lên tới 1200m
• Khả năng chống nhiễu tốt hơn nhiều

Do sử dụng truyền vi sai giữa hai dây A/B, RS485 có thể loại bỏ phần lớn nhiễu common-mode xuất hiện đồng thời trên cả hai dây tín hiệu.

Tuy nhiên, điều rất quan trọng cần hiểu là:

RS485 chống nhiễu tốt hơn ≠ RS485 có isolation

RS485 vẫn có thể gặp các vấn đề nghiêm trọng như:

• Ground loop giữa các tủ điện
• Surge do sét lan truyền
• Chênh áp GND quá lớn
• Nhiễu mạnh từ biến tần công suất lớn

Đặc biệt trong các hệ thống:

• Modbus RTU nhiều node
• Dây dài hàng trăm mét
• Kết nối giữa nhiều tủ điện khác nguồn
• Hệ thống ngoài trời

→ việc sử dụng isolation cho RS485 gần như là yêu cầu bắt buộc nếu muốn hệ thống ổn định lâu dài.

5.3. Kết luận thực tế triển khai

6. Giải pháp cách ly tín hiệu phổ biến trong công nghiệp

Trong thực tế triển khai hệ thống công nghiệp, việc cách ly tín hiệu có thể được thực hiện theo nhiều phương pháp khác nhau tùy theo mô hình truyền thông, khoảng cách kết nối và mức độ nhiễu của môi trường.

Hiện nay, các giải pháp phổ biến nhất thường tập trung vào:

• Bộ chuyển đổi serial có isolation
• Gateway công nghiệp có cách ly tín hiệu
• Repeater RS485 cách ly
• Thiết bị chống sét cho đường serial

6.1. Bộ chuyển đổi có cách ly (Isolated Converter / Gateway)

Đây là giải pháp phổ biến và hiệu quả nhất hiện nay. Các thiết bị này tích hợp sẵn mạch isolation giữa hai phía truyền thông nhằm:

• Ngăn ground loop
• Giảm nhiễu EMI
• Bảo vệ cổng truyền thông khỏi surge
• Tăng độ ổn định cho hệ thống Modbus RTU

6.1.1. Bộ chuyển đổi RS232 sang RS485 có cách ly

Đây là loại thiết bị được sử dụng rất nhiều khi cần kết nối:

• Máy tính ↔ PLC
• HMI ↔ thiết bị Modbus RTU
• Thiết bị RS232 ↔ mạng RS485 multi-drop

Trong nhiều trường hợp, các cổng COM RS232 của máy tính hoặc PLC rất nhạy cảm với nhiễu và surge. Nếu kết nối trực tiếp với tuyến RS485 dài ngoài hiện trường, nguy cơ cháy cổng COM là rất cao.

Các bộ converter có isolation sẽ tạo ra một lớp bảo vệ điện giữa phía RS232 và RS485, giúp hạn chế tối đa ảnh hưởng của:

• Nhiễu công nghiệp
• Chênh lệch điện áp GND
• Xung điện do đóng cắt tải

Một số model phổ biến:

• Moxa TCC-80I
• Advantech  ADAM-4520I
• 3onedata SW485GI

➡️ Ngoài ra, các bạn có thể xem thêm: Bộ chuyển đổi RS232 sang RS485

6.1.2. Bộ chuyển đổi RS232/RS485/RS422 sang Ethernet có cách ly phần serial

Trong các hệ thống SCADA hoặc IIoT hiện đại, dữ liệu serial thường cần được đưa lên mạng Ethernet để:

• Giám sát từ xa
• Kết nối lên server hoặc cloud
• Tích hợp SCADA/BMS

Các thiết bị Serial Device Server công nghiệp thường được tích hợp isolation ở phía serial nhằm bảo vệ:

• PLC
• Gateway
• Máy chủ SCADA

Đặc biệt trong môi trường có nhiều biến tần hoặc tuyến cáp dài, isolation ở cổng serial giúp hệ thống ổn định hơn rất nhiều so với các converter dân dụng giá rẻ.

Một số model Serial to Ethernet của ExpertDAQ hỗ trợ isolation

Khác với nhiều bộ Serial Device Server thông thường chỉ tích hợp ESD hoặc surge protection, một số dòng converter của ExpertDAQ được trang bị galvanic isolation thật trên cổng serial, giúp chống ground loop và bảo vệ thiết bị tốt hơn trong môi trường công nghiệp nhiễu cao.

Việc tích hợp isolation thật ở phía serial giúp các thiết bị này giảm đáng kể nguy cơ lỗi Modbus, CRC error, timeout hoặc cháy cổng truyền thông khi triển khai trong môi trường công nghiệp thực tế.

➡️ Ngoài ra, các bạn có thể xem thêm các bộ chuyển đổi RS232/RS485/RS422 sang ethernet thông dụng tại đây: Serial Device Server công nghiệp

6.2. Isolated RS485 Repeater (Bộ lặp tín hiệu RS485 có cách ly)

Repeater RS485 là thiết bị dùng để:

• Khuếch đại tín hiệu RS485
• Mở rộng khoảng cách truyền thông
• Tách mạng thành nhiều segment độc lập
• Giảm ảnh hưởng nhiễu giữa các khu vực

Trong các hệ thống lớn, việc kéo một tuyến RS485 quá dài hoặc kết nối quá nhiều thiết bị trên cùng một bus sẽ làm tín hiệu suy hao đáng kể.

Khi sử dụng repeater có isolation:

• Nhiễu ở một segment sẽ khó lan sang segment khác
• Giảm nguy cơ cháy lan toàn tuyến khi có surge
• Tăng độ ổn định của mạng Modbus RTU

Repeater thường được dùng trong:

• Nhà máy diện tích lớn
• Hệ thống BMS nhiều tầng
• Dây tín hiệu dài hàng trăm mét
• Môi trường nhiễu cao

Một số model phổ biến:

• Moxa TCC-100I
• Advantech  ADAM-4510I
• 3onedata SW485GI

➡️ Xem thêm: Bộ lặp tín hiệu RS485 Repeater

7. Ví dụ thực tế trong hệ thống công nghiệp

Case 1: Hệ thống RS485 bị lỗi liên tục do nhiễu từ biến tần

Một nhà máy sản xuất sử dụng mạng Modbus RTU RS485 để kết nối PLC với các đồng hồ điện và module I/O đặt tại hiện trường. Ban đầu hệ thống hoạt động ổn định, tuy nhiên sau khi bổ sung thêm nhiều biến tần điều khiển motor công suất lớn, mạng truyền thông bắt đầu xuất hiện hàng loạt lỗi:

• Mất kết nối Modbus ngẫu nhiên
• PLC báo timeout liên tục
• Giá trị thanh ghi đọc được bị sai hoặc nhảy bất thường
• Hệ thống chỉ lỗi khi motor tăng tốc hoặc chạy tải nặng

Sau khi kiểm tra, nguyên nhân được xác định là do cáp RS485 đi song song với cáp nguồn động lực của biến tần trong cùng máng cáp khoảng hơn 60m. Nhiễu điện từ (EMI) sinh ra từ biến tần đã cảm ứng trực tiếp vào đường truyền thông.

Ngoài ra, các thiết bị hiện trường sử dụng nguồn cấp khác nhau nên xuất hiện thêm hiện tượng ground loop, khiến điện áp GND giữa các điểm không đồng nhất.

Đội kỹ thuật đã triển khai các giải pháp:

• Bổ sung bộ chuyển đổi RS485 có cách ly quang
• Tách riêng máng cáp tín hiệu và cáp động lực
• Nối shield đúng kỹ thuật tại một đầu
• Lắp thêm điện trở termination cuối tuyến

Sau khi sử dụng các thiết bị cách ly như Moxa TCC-80 hoặc Advantech ADAM-4520, hệ thống hoạt động ổn định hoàn toàn, không còn hiện tượng timeout hay lỗi frame Modbus.

➡️ Đây là tình huống rất phổ biến trong các nhà máy sử dụng biến tần, servo hoặc motor công suất lớn.

Case 2: Thiết bị truyền thông bị cháy do sét lan truyền giữa hai tòa nhà

Một hệ thống BMS sử dụng mạng RS485 để kết nối các bộ điều khiển HVAC giữa hai tòa nhà cách nhau khoảng 150m. Đường tín hiệu được kéo ngoài trời thông qua ống kỹ thuật.

Trong mùa mưa, sau một cơn giông lớn, toàn bộ mạng truyền thông gặp sự cố:

• PLC mất kết nối với các controller
• Cổng RS485 của gateway bị cháy
• Một số module I/O không thể khởi động lại

Kiểm tra thực tế cho thấy nguyên nhân không phải sét đánh trực tiếp, mà là hiện tượng surge lan truyền cảm ứng. Khi sét đánh gần khu vực tòa nhà, xung điện áp lớn đã cảm ứng lên tuyến cáp dài ngoài trời và truyền thẳng vào cổng RS485 của thiết bị.

Do hệ thống không có:

• Cách ly tín hiệu
• Thiết bị chống sét lan truyền
• Tiếp địa đúng chuẩn

→ toàn bộ xung surge đi trực tiếp vào hệ thống điều khiển.

Sau sự cố, đội kỹ thuật đã nâng cấp hệ thống bằng:

• Bộ chống sét tín hiệu RS485
• Gateway có isolation công nghiệp
• Thiết bị repeater RS485 cách ly từng segment
• Hệ thống tiếp địa và bonding đúng kỹ thuật

Các dòng thiết bị như Moxa MGate MB3170, Advantech ADAM-4571 hoặc các bộ converter công nghiệp của 3onedata thường được ưu tiên trong các ứng dụng này nhờ khả năng isolation và chống surge tốt hơn thiết bị dân dụng.

➡️ Với các tuyến truyền thông đi ngoài trời hoặc liên kết giữa nhiều tòa nhà, việc cách ly tín hiệu gần như là yêu cầu bắt buộc nếu muốn hệ thống vận hành lâu dài và an toàn.

8. Checklist triển khai

• Có chênh lệch nguồn?
• Dây dài > 50m?
• Có biến tần?
• Đi dây ngoài trời?

➡️ Nếu có ≥ 1 yếu tố → nên dùng cách ly

9. Kết luận

Cách ly tín hiệu RS232/RS485 không phải là tùy chọn, mà là yêu cầu bắt buộc trong thiết kế công nghiệp chuyên nghiệp.

Đầu tư đúng ngay từ đầu sẽ giúp hệ thống:

• Ổn định lâu dài
• Giảm lỗi khó debug
• Bảo vệ thiết bị giá trị cao
