Isolation trong Modbus RTU là gì? Tại sao RS485 cần cách ly tín hiệu?

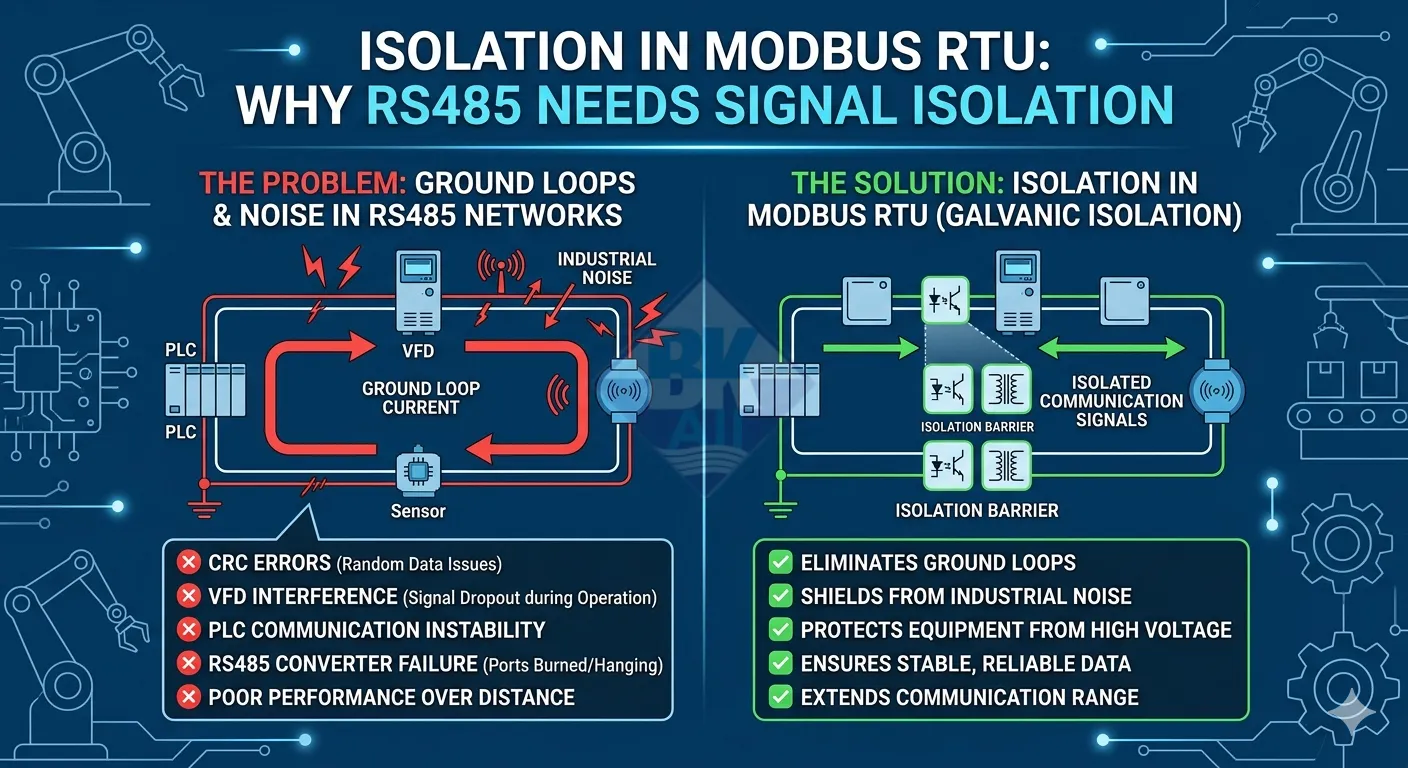

isolation trong modbus rtu

Trong các hệ thống Modbus RTU, chúng ta sẽ thường gặp các hiện tượng như:

CRC Error xuất hiện ngẫu nhiên
Mất kết nối RS485 khi biến tần hoạt động
PLC đọc dữ liệu lúc được lúc không
Bộ chuyển đổi tín hiệu USB-RS485 converter thường xuyên bị treo hoặc cháy cổng
Hệ thống hoạt động ổn định khi kéo dây ngắn nhưng lỗi khi khoảng cách xa

Phần lớn các lỗi này không xuất phát từ giao thức Modbus RTU mà đến từ vấn đề Ground Loop, nhiễu công nghiệp và chênh lệch điện thế mass giữa các thiết bị.

Đây cũng là lý do các hệ thống công nghiệp hiện đại thường sử dụng RS485 Isolation hoặc converter có cách ly tín hiệu.

Vậy Isolation trong Modbus RTU là gì? Tại sao nó lại quan trọng đến vậy? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

Isolation trong Modbus RTU là gì?

Isolation trong Modbus RTU là kỹ thuật cách ly điện giữa hai phía truyền thông RS485 nhưng vẫn cho phép dữ liệu Modbus được truyền qua bình thường.

Nói cách đơn giản:

Dữ liệu vẫn truyền được giữa PLC, HMI, SCADA hoặc cảm biến
Nhưng hai phía không còn kết nối điện trực tiếp với nhau
Dòng Ground Loop không thể chạy qua cổng RS485

Thông thường, isolation trong RS485 sẽ được thực hiện bằng:

Optocoupler (cách ly quang)
Digital Isolator IC
Nguồn DC-DC cách ly

Tại sao Modbus RTU rất dễ bị ảnh hưởng bởi Ground Loop?

Mặc dù RS485 là chuẩn truyền thông chống nhiễu rất tốt, nhưng trên thực tế nó vẫn có một giới hạn quan trọng:

IC RS485 chỉ chịu được một mức điện áp common-mode nhất định giữa các thiết bị.

Trong nhà máy, các thiết bị Modbus RTU thường:

Được cấp nguồn từ nhiều tủ điện khác nhau
Đặt ở khoảng cách rất xa
Hoạt động gần biến tần hoặc motor công suất lớn
Có chênh lệch điện áp mass giữa các điểm ground

Khi đó, dòng điện Ground Loop sẽ chạy trực tiếp qua dây GND hoặc cổng RS485.

Ban đầu hệ thống có thể chỉ xuất hiện:

CRC Error
Timeout Modbus
Mất frame dữ liệu
SCADA đọc sai dữ liệu

Nhưng nếu chênh lệch điện áp tăng cao hoặc xuất hiện surge, IC RS485 có thể bị hư hỏng hoàn toàn.

Isolation trong RS485 hoạt động như thế nào?

Bước 1: Tách biệt mass hai phía

Trong converter hoặc thiết bị có isolation, phía điều khiển và phía RS485 sẽ không dùng chung mass.

Điều này giúp dòng Ground Loop không thể chạy trực tiếp qua cổng truyền thông.

Bước 2: Dữ liệu được truyền qua lớp cách ly

Thay vì nối điện trực tiếp, dữ liệu sẽ được truyền qua:

Ánh sáng (Optocoupler)
Tụ điện siêu nhỏ (Capacitive Isolation)
Cảm ứng từ (Transformer Isolation)

Nhờ đó dữ liệu Modbus RTU vẫn truyền được bình thường nhưng dòng điện nguy hiểm không thể đi qua.

Bước 3: Sử dụng nguồn cách ly riêng

Một hệ thống RS485 isolation đúng nghĩa thường sử dụng thêm nguồn DC-DC cách ly.

Nếu chỉ cách ly dữ liệu nhưng vẫn dùng chung nguồn thì Ground Loop vẫn có thể xuất hiện thông qua đường cấp nguồn.

Những lợi ích quan trọng của RS485 Isolation

Giảm CRC Error và mất kết nối Modbus

Đây là lợi ích dễ thấy nhất.

Khi Ground Loop bị loại bỏ, mức điện áp tham chiếu giữa các thiết bị ổn định hơn rất nhiều, giúp dữ liệu Modbus RTU truyền chính xác hơn.

Bảo vệ PLC và converter

Isolation giúp ngăn surge điện áp hoặc dòng Ground Loop chạy trực tiếp vào IC RS485.

Điều này giúp:

Tăng tuổi thọ thiết bị
Giảm nguy cơ cháy cổng truyền thông
Ổn định hệ thống SCADA

Hoạt động ổn định trong môi trường nhiễu mạnh

Các hệ thống có nhiều biến tần, motor hoặc kéo dây RS485 khoảng cách xa gần như nên sử dụng isolation để đảm bảo độ ổn định lâu dài.

Khi nào bắt buộc nên dùng RS485 Isolation?

Khoảng cách truyền thông xa
Nhiều tủ điện cấp nguồn khác nhau
Môi trường có biến tần công suất lớn
Hệ thống outdoor có nguy cơ surge hoặc sét lan truyền
SCADA thường xuyên mất kết nối Modbus RTU
USB-RS485 converter hay bị treo hoặc nóng bất thường

Isolation voltage là gì?

Khi chọn converter hoặc thiết bị RS485 isolation, người dùng thường thấy các thông số như:

1kV Isolation
2.5kV Isolation
5kV Isolation

Đây là mức điện áp tối đa mà lớp cách ly có thể chịu được giữa hai phía hệ thống trong một khoảng thời gian nhất định.

Mức isolation càng cao thì khả năng chống surge và bảo vệ thiết bị càng tốt.

Sai lầm phổ biến khi triển khai Modbus RTU

Dùng converter giá rẻ không isolation
Kéo dây RS485 chung với dây động lực
Nối shield sai cách
Không sử dụng surge protection
Nhiều thiết bị dùng nguồn khác nhau nhưng không isolation

Kết luận

Trong các hệ thống Modbus RTU công nghiệp, isolation không phải là “tính năng phụ” mà gần như là yếu tố rất quan trọng để đảm bảo độ ổn định và độ bền thiết bị.

Việc sử dụng converter hoặc thiết bị RS485 Isolation phù hợp sẽ giúp giảm đáng kể CRC Error, chống Ground Loop, bảo vệ PLC và tăng độ tin cậy cho toàn hệ thống truyền thông công nghiệp.
