Cách ly RS485 là gì? Giải pháp chống CRC Error và Ground Loop

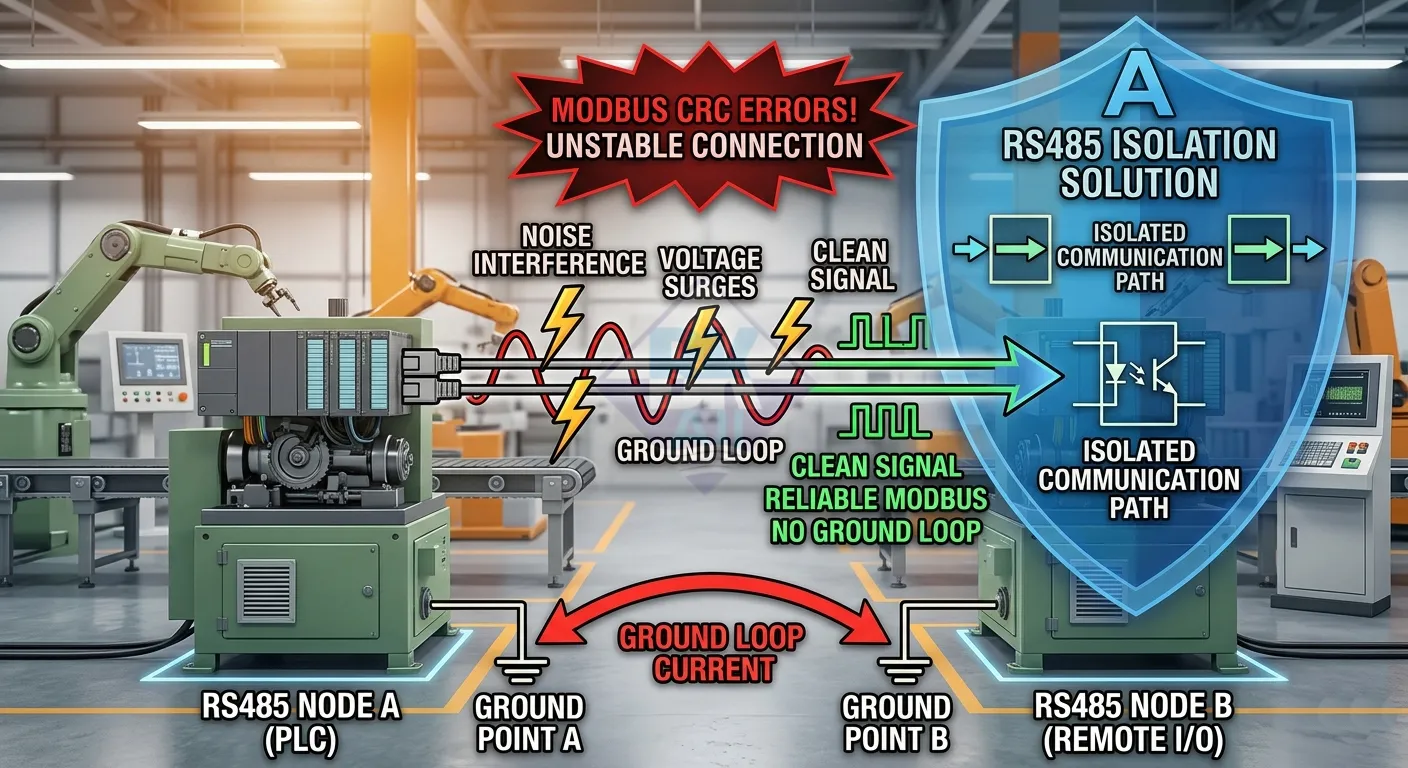

cach ly rs485 la gi

Trong lĩnh vực tự động hóa công nghiệp, RS485 gần như là chuẩn truyền thông phổ biến nhất cho:

Modbus RTU
PLC
HMI
SCADA
Biến tần
Remote I/O
Thiết bị đo lường công nghiệp

RS485 nổi tiếng nhờ khả năng truyền xa và chống nhiễu tốt hơn nhiều so với RS232. Tuy nhiên trong thực tế nhà máy, chúng ta vẫn thường gặp các lỗi như:

CRC Error Modbus RTU
Mất kết nối ngẫu nhiên
PLC đọc dữ liệu lúc được lúc không
SCADA timeout liên tục
Converter USB-RS485 bị nóng hoặc cháy cổng

Nguyên nhân lớn nhất thường không nằm ở giao thức Modbus RTU mà đến từ:

Ground Loop
Chênh lệch điện áp mass
Surge điện áp
Nhiễu công nghiệp

Đây cũng là lý do các hệ thống công nghiệp hiện đại gần như luôn ưu tiên sử dụng RS485 Isolation.

RS485 là gì?

RS485 là chuẩn truyền thông serial công nghiệp sử dụng phương pháp truyền vi sai (Differential Signaling).

Dữ liệu được truyền thông qua hai dây:

A(+)
B(-)

Thay vì đo điện áp theo mass như RS232, RS485 đo độ chênh lệch điện áp giữa hai dây A và B.

Nhờ đó RS485 có khả năng:

Chống nhiễu tốt hơn
Truyền xa hàng trăm mét
Cho phép nhiều thiết bị hoạt động trên cùng bus

Tuy nhiên điều này không có nghĩa RS485 “miễn nhiễm” với Ground Loop.

Cách ly RS485 là gì?

Cách ly RS485 (RS485 Isolation) là kỹ thuật tách biệt điện giữa hai phía truyền thông nhưng vẫn cho phép dữ liệu serial truyền qua bình thường.

Nói cách đơn giản:

PLC và thiết bị field vẫn giao tiếp Modbus RTU bình thường
Nhưng mass giữa hai phía không còn nối trực tiếp
Ground Loop không thể chạy qua bus RS485

RS485 isolation thường sử dụng:

Optocoupler
Digital Isolator IC
Nguồn DC-DC cách ly

Tại sao RS485 vẫn bị Ground Loop?

Nhiều người nghĩ rằng RS485 dùng truyền vi sai nên sẽ không bị ảnh hưởng bởi chênh lệch mass. Đây là hiểu nhầm rất phổ biến.

Trên thực tế, IC RS485 chỉ chịu được một khoảng điện áp common-mode nhất định.

Nếu điện áp ground giữa các thiết bị vượt quá giới hạn này:

Dữ liệu sẽ bị lỗi
Xuất hiện CRC Error
IC RS485 có thể bị hư hỏng

Điều này thường xảy ra khi:

Khoảng cách kéo dây quá xa
Nhiều tủ điện dùng nguồn khác nhau
Biến tần tạo nhiễu mạnh
Outdoor có surge hoặc sét lan truyền

CRC Error trong Modbus RTU xuất hiện như thế nào?

CRC (Cyclic Redundancy Check) là cơ chế kiểm tra lỗi dữ liệu trong Modbus RTU.

Khi nhiễu hoặc Ground Loop làm dữ liệu thay đổi trong quá trình truyền:

CRC phía nhận sẽ không khớp
Frame dữ liệu bị loại bỏ
SCADA hoặc PLC báo timeout

Đây là lý do nhiều hệ thống Modbus RTU hoạt động bình thường trong vài phút rồi bắt đầu lỗi khi biến tần chạy tải lớn.

RS485 Isolation giúp chống CRC Error như thế nào?

Loại bỏ dòng Ground Loop

Khi mass hai phía bị tách biệt, dòng điện Ground Loop không thể chạy qua bus RS485.

Điều này giúp điện áp common-mode ổn định hơn.

Giảm nhiễu công nghiệp

Isolation giúp giảm khả năng nhiễu từ biến tần hoặc motor truyền trực tiếp vào IC RS485.

Bảo vệ PLC và converter

Nếu xuất hiện surge điện áp lớn, isolation sẽ hạn chế dòng điện truyền sang phía còn lại.

Điều này giúp:

Giảm nguy cơ cháy cổng RS485
Tăng tuổi thọ thiết bị
Ổn định hệ thống SCADA

Khi nào bắt buộc nên dùng RS485 Isolation?

Khoảng cách truyền thông xa
Nhiều tủ điện khác nhau
Có biến tần công suất lớn
Hệ thống outdoor
Thường xuyên gặp CRC Error
USB-RS485 converter hay bị hỏng
PLC hoặc SCADA mất kết nối ngẫu nhiên

Isolation voltage là gì?

Khi chọn converter RS485 isolation, người dùng thường thấy các thông số:

1kV Isolation
2.5kV Isolation
5kV Isolation

Đây là mức điện áp tối đa mà lớp cách ly chịu được giữa hai phía thiết bị.

Isolation voltage càng cao thì khả năng chống surge càng tốt.

Sai lầm phổ biến khi triển khai RS485

Dùng converter không isolation
Kéo dây RS485 chung với dây động lực
Không dùng termination resistor
Nối shield sai cách
Không có surge protection
Dùng topology hình sao cho Modbus RTU

Kết luận

Mặc dù RS485 có khả năng chống nhiễu tốt hơn nhiều chuẩn serial khác, nhưng trong môi trường công nghiệp thực tế, Ground Loop và surge điện áp vẫn có thể gây CRC Error hoặc hư hỏng thiết bị.

Việc sử dụng RS485 Isolation là giải pháp rất quan trọng giúp hệ thống Modbus RTU hoạt động ổn định, giảm lỗi truyền thông và bảo vệ PLC, HMI, SCADA trong thời gian dài.
