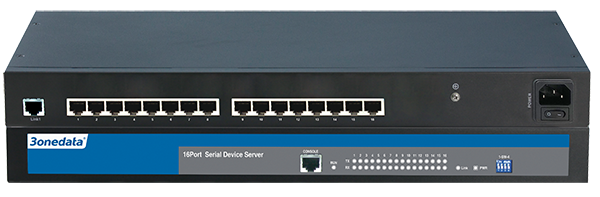

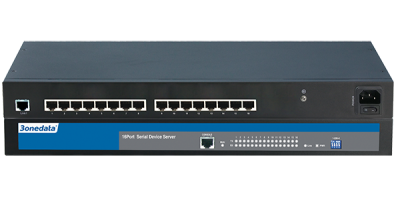

NP3116T-16D(3IN1): 16-port RS-232/485/422 Rackmount Serial Device Server gồm 2x 100M Copper và 16x 3IN1 (RS-232/485/422)

Giá: Liên hệ

Nút thêm vào giỏ hàng sẽ xuất hiện sau khi bạn chọn các giá trị ở trên

NP3116T-16D(3IN1) là serial device server công nghiệp 16 cổng hỗ trợ chuẩn RS232 / RS485 / RS422 và chuyển đổi dữ liệu sang mạng Ethernet 10/100M. Thiết bị do hãng 3Onedata sản xuất và hiện đang được BKAII phân phối tại Việt Nam.

Thiết bị cho phép kết nối các hệ thống thiết bị nối tiếp truyền thống như PLC, RTU, bộ điều khiển, máy đo hoặc thiết bị nhúng vào mạng Ethernet/IP. Đây là giải pháp phổ biến khi nâng cấp hệ thống truyền thông nối tiếp lên nền tảng mạng công nghiệp và IIoT. Bạn có thể tìm hiểu chi tiết nguyên lý hoạt động tại bài viết serial device server là gì.

Trong nhiều hệ thống công nghiệp, các chuẩn truyền thông như RS232, RS485 và RS422 vẫn được sử dụng rộng rãi nhờ độ ổn định và khả năng chống nhiễu tốt. Bạn có thể tham khảo thêm series chuyên sâu tại Series RS232 / RS485 / RS422.

Nhờ hỗ trợ đồng thời 16 cổng serial 3-in-1, thiết bị giúp tập trung dữ liệu từ nhiều thiết bị hiện trường và truyền về hệ thống SCADA, server hoặc máy tính giám sát thông qua mạng Ethernet. Giải pháp này thường được sử dụng trong các hệ thống Modbus RTU / Modbus TCP, tham khảo thêm kiến thức chuyên sâu tại Series Giải phẫu Modbus.

Với thiết kế chuẩn công nghiệp, nguồn điện dải rộng và khả năng hoạt động ổn định trong môi trường khắc nghiệt, NP3116T-16D(3IN1) được ứng dụng rộng rãi trong các hệ thống điện lực, giao thông thông minh, trạm quan trắc môi trường, hệ thống SCADA, M2M và IoT công nghiệp. Đây cũng là một trong những thiết bị tiêu biểu trong nhóm bộ chuyển đổi RS232 RS485 sang Ethernet dành cho hệ thống nhiều thiết bị nối tiếp.

Tính năng nổi bật của NP3116T-16D(3IN1)

Hỗ trợ 16 cổng serial 3IN1 (RS232 / RS485 / RS422) chuyển đổi sang Ethernet.
2 cổng Ethernet 10/100Base-T(X) tự động nhận tốc độ.
Hỗ trợ nhiều chế độ truyền thông: RealCom, TCP Server, TCP Client, UDP Server, UDP Client.
Hỗ trợ Pair Master / Pair Slave, UDP Multicast.
Quản lý cấu hình qua WEB, TELNET hoặc phần mềm Windows.
Hỗ trợ lọc địa chỉ IP và MAC để tăng cường bảo mật.
Thiết kế chuẩn công nghiệp, hoạt động ổn định trong môi trường khắc nghiệt.
Nguồn điện dải rộng 85-265VAC.

Thông số kỹ thuật của NP3116T-16D(3IN1)

Ethernet	Standard: 10Base-T, 100Base-TX Protocol: TCP, UDP, ARP, HTTP, TELNET, SNMP, ICMP, DHCP, DNS Rate: 10/100M automatic flow control, MDI/MDI-X autotunning Interface form: RJ45 Interface quantity: 1 or 2 Duplex mode: full/half duplex mode self-adaption Operating mode: 4 sessions, support RealCom, TCP Server, TCP Client, UDP Server, UDP Client, Pair Master, Pair Slave, UDP Rang and UDP Multicast operating modes
Serial Port	Standard: EIA RS-232C, RS-485, RS-422 Quantity of serial port: 16 RS-485/422 or 3IN1 serial port RS-232 signal: RXD, TXD, DTR, GND, DSR, RTS, CTS, DCD RS-485 signal: D+, D-, GND RS-422 signal: T+, T-, GND, R+, R- Baud rate: 300-115200bps Data bit: 5bit, 6bit, 7bit, 8bit Parity bit: None, Even, Odd, Space, Mark Stop bit: 1bit, 2bit Interface form: RS-485/422 serial port with isolation, adopt 5 pins 5.08mm pitch terminal blocks 3IN1 serial port, adopt RJ45 Flow control: RTS/CTS, DTR/DSR, XON/XOFF Direction control: RS-485 direction adopts Automatic Data Direction Control (ADDC) Load capacity: RS-485/422 end supports 32 points polling (customizable 128 points) Transmission distance: RS-232, 15m; RS-485/422, 1200m Pull high/low resistor for RS-485: 4.7kΩ Electromagnetic isolation strength: RS-485/422 serial port (terminal block), 1.2kVAC
Configuration	WEB configuration management, TELNET configuration, Windows configuration tool
Security	Classification of User Permissions, IP address filtering, MAC address filtering, WEB console, TELNET console
Indicator	Power supply indicator, Ethernet port indicator, serial port indicator, running indicator
Power Requirement	Power supply: 85~265VAC Dual power supply: NP3116T-16D(3IN1)

Environmental Limit	NP3116T-16D(3IN1) Operating temperature: -25~55℃ Storage temperature: -40~85℃ Relative humidity: 5%～95%（no condensation）
Physical Characteristic	Housing: IP30 protection, metal Installation: rack mounting Dimension (W x H x D): 441.6mm×44.6mm×207.9mm Weight: ≤2500g
Industrial Standard	IEC 61000-4-2 (ESD, Electro-static Discharge) ，Level 3 Air discharge: ±8kV Contact discharge: ±6kV EC 61000-4-4 (EFT/B, Electrical Fast Transient/Burst), Level 3 Power supply: ±2kV Signal: ±2kV EC 61000-4-5 (Surge), Level 2 Power supply: common mode ±1kV, differential mode ±1kV Signal: common mode ±1kV, differential mode ±1kV Shock: IEC 60068-2-27 Free fall: IEC 60068-2-32 Vibration: IEC 60068-2-6

FAQ – Câu hỏi thường gặp về NP3116T-16D(3IN1)

1. NP3116T-16D(3IN1) là thiết bị gì?

NP3116T-16D(3IN1) là serial device server 16 cổng cho phép chuyển đổi dữ liệu từ các chuẩn RS232, RS485, RS422 sang mạng Ethernet. Thiết bị giúp kết nối các thiết bị nối tiếp như PLC, RTU, thiết bị đo vào hệ thống mạng SCADA hoặc IIoT.

2. Thiết bị hỗ trợ bao nhiêu cổng serial?

NP3116T-16D(3IN1) hỗ trợ 16 cổng serial 3-in-1, mỗi cổng có thể cấu hình ở chế độ RS232, RS485 hoặc RS422 tùy theo yêu cầu hệ thống.

3. NP3116T-16D(3IN1) hỗ trợ những giao thức mạng nào?

Thiết bị hỗ trợ nhiều chế độ truyền thông như TCP Server, TCP Client, UDP Server, UDP Client, RealCom, Pair Mode và UDP Multicast, phù hợp với nhiều hệ thống truyền thông công nghiệp.

4. Thiết bị có sử dụng được trong hệ thống Modbus không?

Có. Thiết bị thường được sử dụng để chuyển đổi Modbus RTU sang Modbus TCP khi cần đưa các thiết bị nối tiếp vào mạng Ethernet công nghiệp.

5. Khoảng cách truyền thông tối đa của RS485 là bao nhiêu?

Chuẩn RS485 và RS422 có thể truyền dữ liệu tối đa khoảng 1200m trong điều kiện tiêu chuẩn, phù hợp với hệ thống công nghiệp quy mô lớn.
