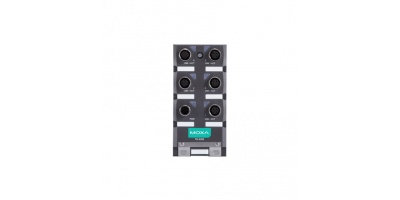

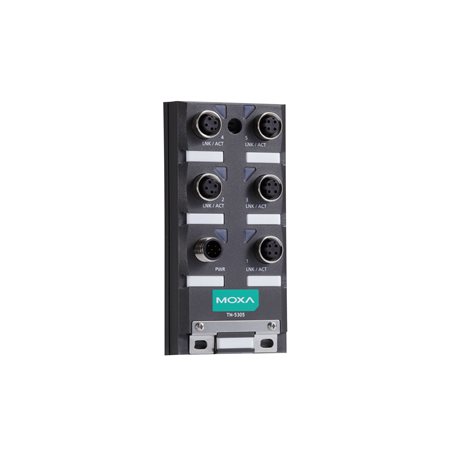

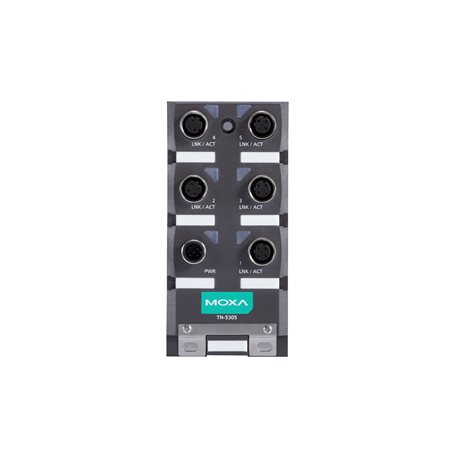

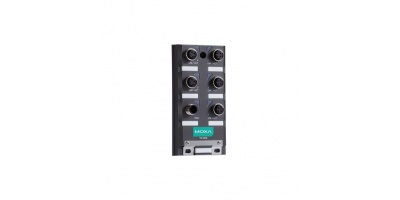

TN-5305: Switch công nghiệp 5 cổng IP67

TN-5305 Switch công nghiệp 5 cổng IP67 hỗ trợ tiêu chuẩn EN 50155 và cổng tốc độ 10/100BaseT(X) Ports (M12 connector) của hãng Moxa-Taiwan hiện đang được BKAII  phân phối rộng rãi tại thị trường Việt Nam. TN-5305 được thiết kế theo tiêu chuẩn công nghiệp, nhỏ gọn, dễ dàng lấy được tín hiệu về PLC, máy tính, vi xử lý, máy tính nhúng... Sản phẩm hiện đang được sử dụng trong các bài toán M2M, IoT của các lĩnh vực: Điện lực, khí tượng thủy văn, giao thông thông minh, hệ thống kiểm soát an ninh…

• Switch công nghiệp
• Hướng dẫn sử dụng switch TN-5305 hãng Moxa

Mô hình ứng dụng:

• Tăng tốc độ vận chuyển hàng hóa bằng cách sử dụng các xe lửa kết nối Ethernet

Tính năng của sản phẩm:

• 10/100BaseT(X), 4-pin M12 (D-coded), F/H duplex mode, and auto MDI/MDI-X connection
• IP67-rated housing protection
• Power input: 12 to 45 VDC, 18 to 30 VAC
• Complies with all EN 50155 mandatory test items
• -40 to 75°C operating temperature range (-T models)

Thông số kỹ thuật sản phẩm:

• 10/100BaseT(X) Ports (M12 D-coded 4-pin female connector) :   5

• Standards  :IEEE 802.3 for 10BaseT

                             IEEE 802.3u for 100BaseT(X)
                             IEEE 802.3x for flow control

Power Parameters:

• Input Current :   0.1 A @ 24 VDC, 0.08 A @ 36 VDC

• Input Voltage :   18 to 30 VAC (47 to 63 Hz), 24 to 36 VDC

• Inrush Current (Max.) :  0.28 A @ 24 VDC

                                                     1

• Operating Voltage :   18 to 30 VAC

                                            12 to 45 VDC

• Power Connector :    M12 A-coded male connector

Physical Characteristics

• Housing :   Plastic top cover, metal bottom plate

• IP Rating :  IP67

• Dimensions   60 x 125 x 29.6 mm (2.36 x 4.92 x 1.09 in)

• Weight :   Packaged: 270 g (0.56 lb)

• Installation :   DIN-rail mounting (with optional kit), Wall mounting

Environmental Limits

• Operating Temperature :TN-5305: -25 to 60°C (-13 to 140°F)

                                                 TN-5305-T: -40 to 75°C (-40 to 167°F)

• Storage Temperature (package included) :  -40 to 85°C (-40 to 185°F)

• Ambient Relative Humidity :  5 to 95% (non-condensing)

• Altitude :   2000 m

Standards and Certifications:

• Freefall :  IEC 60068-2-32

• EMC :  EN 55032/24

• EMI :  CISPR 32, FCC Part 15B Class A

• EMS :   IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV

                        IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
                        IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
                        IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
                        IEC 61000-4-6 CS: 10 V
                        IEC 61000-4-8 PFMF

• Environmental Testing : IEC 60068-2-1, EN 50155

                                                  IEC 60068-2-14, EN 50155
                                                  IEC 60068-2-2, EN 50155
                                                  IEC 60068-2-30, EN 50155

• International Approval :   RCM

• Railway :   EN 50121-4, EN 50155

• Railway Fire Protection :   EN 45545-2

• Safety :   EN 60950-1, UL 508

• Salt Spray Test :  IEC 60068-2-11, EN 50155

• Shock :  IEC 60068-2-27, IEC 61373, EN 50155

• Vibration :   IEC 60068-2-64, IEC 61373, EN 50155

Declaration:

• Green Product :   RoHS, CRoHS, WEEE

MTBF:

• Time :   3,451,678 hrs

• Standards :  Telcordia SR332
