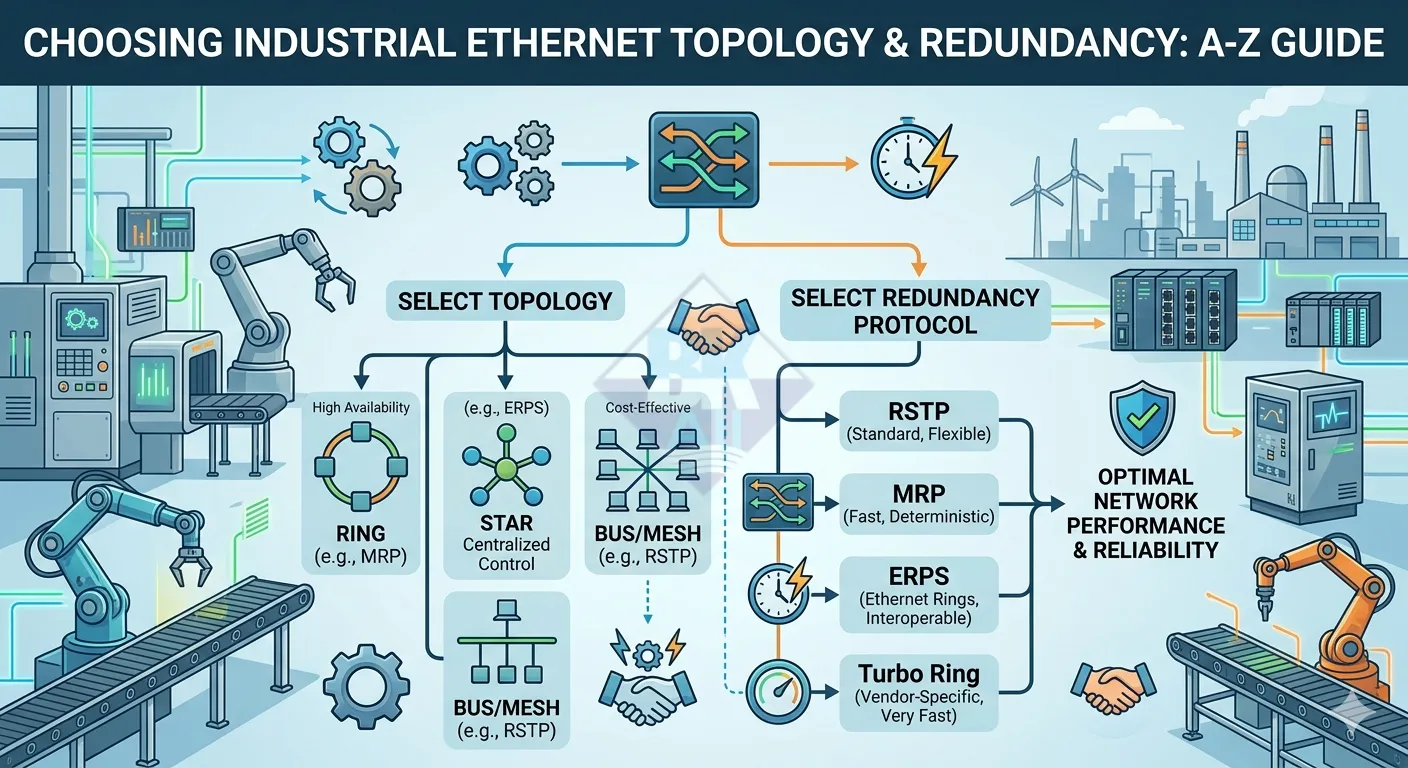

Chọn topology và giao thức redundancy cho mạng công nghiệp – Hướng dẫn từ A-Z
Sau khi đi qua toàn bộ các bài về topology Ethernet công nghiệp, các cơ chế chống loop như STP/RSTP, MRP, ERPS và Turbo Ring, câu hỏi quan trọng nhất vẫn là:
Nên chọn topology và giao thức nào cho hệ thống thực tế?
Bài viết này sẽ giúp bạn trả lời câu hỏi đó theo cách dễ hiểu – có hệ thống – áp dụng ngay.
1. Tư duy đúng khi thiết kế mạng công nghiệp
Trước khi chọn công nghệ, cần hiểu một nguyên tắc quan trọng:
Không có giải pháp “tốt nhất”, chỉ có giải pháp “phù hợp nhất”
Việc lựa chọn phụ thuộc vào:
- Mức độ quan trọng của hệ thống (critical level)
- Yêu cầu downtime (cho phép mất bao lâu?)
- Hệ sinh thái thiết bị (Siemens, Moxa, đa hãng)
- Quy mô mạng (nhỏ, trung bình, lớn)
2. Bước 1: Chọn topology phù hợp
2.1 Star topology – đơn giản, dễ triển khai
- Xem chi tiết: Star topology
- Ưu điểm: dễ quản lý, dễ debug
- Nhược điểm: phụ thuộc switch trung tâm
Phù hợp khi:
- Hệ thống nhỏ
- Không yêu cầu redundancy cao
2.2 Daisy Chain – tiết kiệm chi phí
- Xem chi tiết: Daisy Chain
Ưu điểm:
- Ít cáp
- Dễ triển khai
Nhược điểm:
- Không có redundancy
- Mất 1 điểm → mất cả đoạn
Chỉ nên dùng khi:
- Hệ thống không critical
2.3 Ring topology – tiêu chuẩn cho hệ công nghiệp
- Xem chi tiết: Ring topology
Ưu điểm:
- Có redundancy
- Phù hợp hệ lớn
Lưu ý quan trọng:
- Bắt buộc phải có cơ chế chống loop
3. Bước 2: Chọn giao thức redundancy
3.1 RSTP – mức cơ bản
- Xem: STP/RSTP
- Recovery: 1–3 giây
- Dễ triển khai
Phù hợp:
- Mạng không yêu cầu real-time
3.2 MRP – hệ Siemens
- Xem: MRP
- Recovery: < 10 ms
- Deterministic
Phù hợp:
- PROFINET
- PLC Siemens
3.3 ERPS – chuẩn mở
- Xem: ERPS
- Recovery: < 50 ms
- Đa vendor
Phù hợp:
- Hệ thống lớn
- Mạng nhiều hãng
3.4 Turbo Ring – hệ Moxa
- Xem: Turbo Ring
- Recovery: < 20 ms
- Cấu hình đơn giản
Phù hợp:
- Hệ thống dùng switch Moxa
4. Decision guide – Chọn nhanh trong 30 giây
Nếu hệ thống của bạn là:
- Nhỏ, không critical → Star + không cần redundancy
- Trung bình, cần redundancy → Ring + RSTP
- Siemens (PROFINET) → Ring + MRP
- Đa vendor → Ring + ERPS
- Dùng Moxa → Ring + Turbo Ring
5. Checklist thiết kế mạng chuẩn kỹ sư
- ✔ Không tạo loop nếu chưa có cơ chế kiểm soát
- ✔ Luôn có redundancy cho hệ quan trọng
- ✔ Chọn đúng giao thức theo hệ sinh thái
- ✔ Test failover trước khi vận hành
- ✔ Tránh mix nhiều giao thức nếu không cần thiết
6. Sai lầm phổ biến cần tránh
- Dùng Daisy Chain cho hệ critical
- Dùng RSTP cho hệ real-time
- Kết hợp sai nhiều giao thức redundancy
- Không test khi xảy ra lỗi
Bạn có thể xem chi tiết các lỗi này tại:
Lỗi topology khiến SCADA bị treo
7. Kết luận
Thiết kế mạng công nghiệp không chỉ là kết nối thiết bị, mà là đảm bảo hệ thống:
- Hoạt động liên tục
- Không bị gián đoạn
- Dễ mở rộng trong tương lai
Việc lựa chọn đúng topology + giao thức redundancy sẽ quyết định trực tiếp đến:
- Độ ổn định hệ thống
- Thời gian downtime
- Hiệu quả vận hành nhà máy
Nếu bạn cần tư vấn thiết kế mạng Ethernet công nghiệp phù hợp, việc lựa chọn đúng thiết bị và giải pháp ngay từ đầu sẽ giúp tiết kiệm rất nhiều chi phí và rủi ro về sau.
