Cáp PROFIBUS là gì? Chuẩn RS485, thông số và cách lựa chọn
Trong hệ thống PROFIBUS, cáp truyền thông đóng vai trò cực kỳ quan trọng, ảnh hưởng trực tiếp đến độ ổn định và hiệu suất của toàn bộ mạng. Việc lựa chọn đúng loại cáp PROFIBUS không chỉ giúp đảm bảo truyền dữ liệu chính xác mà còn hạn chế lỗi phát sinh trong quá trình vận hành.
Nếu bạn muốn hiểu tổng thể về giao thức này, hãy tham khảo series PROFIBUS đầy đủ tại đây hoặc bài viết PROFIBUS là gì để có nền tảng trước khi đi sâu vào phần cáp.
1. Cáp PROFIBUS là gì?

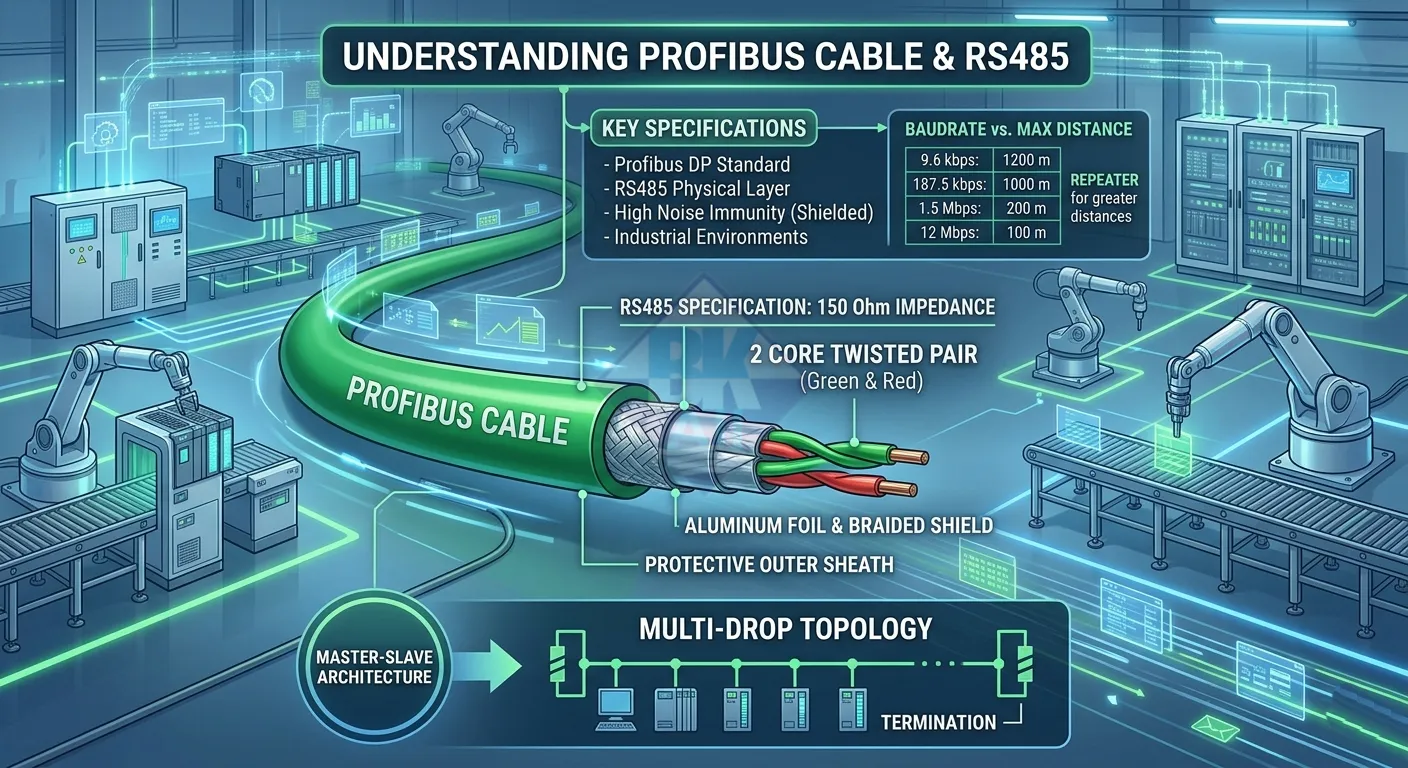

Cáp PROFIBUS là loại cáp truyền thông chuyên dụng, được thiết kế theo chuẩn RS485 để sử dụng trong mạng PROFIBUS DP.
Loại cáp này thường có cấu trúc:
- 2 lõi dây xoắn (twisted pair)
- Lớp chống nhiễu (shield)
- Vỏ bảo vệ chống tác động môi trường
Nhờ thiết kế này, cáp PROFIBUS có khả năng chống nhiễu điện từ rất tốt, phù hợp với môi trường công nghiệp.
2. Chuẩn RS485 trong PROFIBUS
PROFIBUS DP sử dụng chuẩn vật lý RS485, cho phép truyền dữ liệu tốc độ cao và khoảng cách xa.
Đặc điểm của RS485:
- Truyền vi sai (differential signal) → chống nhiễu tốt
- Hỗ trợ nhiều thiết bị trên cùng bus
- Tốc độ truyền lên đến 12 Mbps
Cơ chế truyền thông này kết hợp với mô hình Master-Slave giúp PROFIBUS hoạt động ổn định trong các hệ thống lớn. Bạn có thể tìm hiểu thêm tại: Kiến trúc PROFIBUS Master-Slave.
Ngoài ra, các bạn có thể xem thêm RS232 / RS485 / RS422: Nền tảng truyền thông Serial trong công nghiệp
3. Thông số kỹ thuật của cáp PROFIBUS
Một số thông số quan trọng cần lưu ý khi lựa chọn cáp PROFIBUS:
- Trở kháng đặc trưng: 150 Ohm
- Tiết diện dây: ~0.34 mm² (AWG 22)
- Điện dung: ≤ 30 pF/m
- Lớp chống nhiễu: shield (bắt buộc)
Việc không tuân thủ đúng thông số có thể gây lỗi truyền thông, đặc biệt trong các hệ thống có nhiều node.
4. Khoảng cách truyền PROFIBUS theo tốc độ
Khoảng cách truyền tối đa của PROFIBUS phụ thuộc vào tốc độ baudrate:
| Tốc độ | Khoảng cách tối đa |
|---|---|
| 9.6 kbps | 1200 m |
| 187.5 kbps | 1000 m |
| 1.5 Mbps | 200 m |
| 12 Mbps | 100 m |
Nếu cần mở rộng khoảng cách, bạn phải sử dụng repeater. Xem thêm tại: Thiết kế & đấu nối mạng PROFIBUS.
5. Cách lựa chọn cáp PROFIBUS phù hợp
Khi lựa chọn cáp PROFIBUS, bạn cần cân nhắc:
- Môi trường lắp đặt (nhiệt độ, nhiễu, độ ẩm)
- Khoảng cách truyền
- Tốc độ truyền dữ liệu
- Loại thiết bị sử dụng
Trong môi trường nhiễu cao (nhà máy sản xuất), nên sử dụng cáp có lớp shield chất lượng cao để đảm bảo ổn định.
6. Lỗi thường gặp liên quan đến cáp PROFIBUS
- Không sử dụng đúng chuẩn cáp RS485
- Không đấu nối shield đúng cách
- Không sử dụng termination
- Cáp bị đứt hoặc suy hao tín hiệu
Các lỗi này thường dẫn đến mất tín hiệu hoặc truyền dữ liệu không ổn định. Bạn có thể tham khảo thêm tại: Checklist xử lý lỗi PROFIBUS. Hoặc các bạn có thể tham khảo thêm 10 lỗi thường gặp khi đấu nối RS-485 và cách khắc phục
7. Kết luận
Cáp PROFIBUS không chỉ là thành phần vật lý đơn giản mà đóng vai trò quyết định đến hiệu suất toàn bộ hệ thống. Việc lựa chọn đúng chuẩn cáp, đấu nối chính xác và tuân thủ thông số kỹ thuật sẽ giúp hệ thống hoạt động ổn định và bền bỉ.
