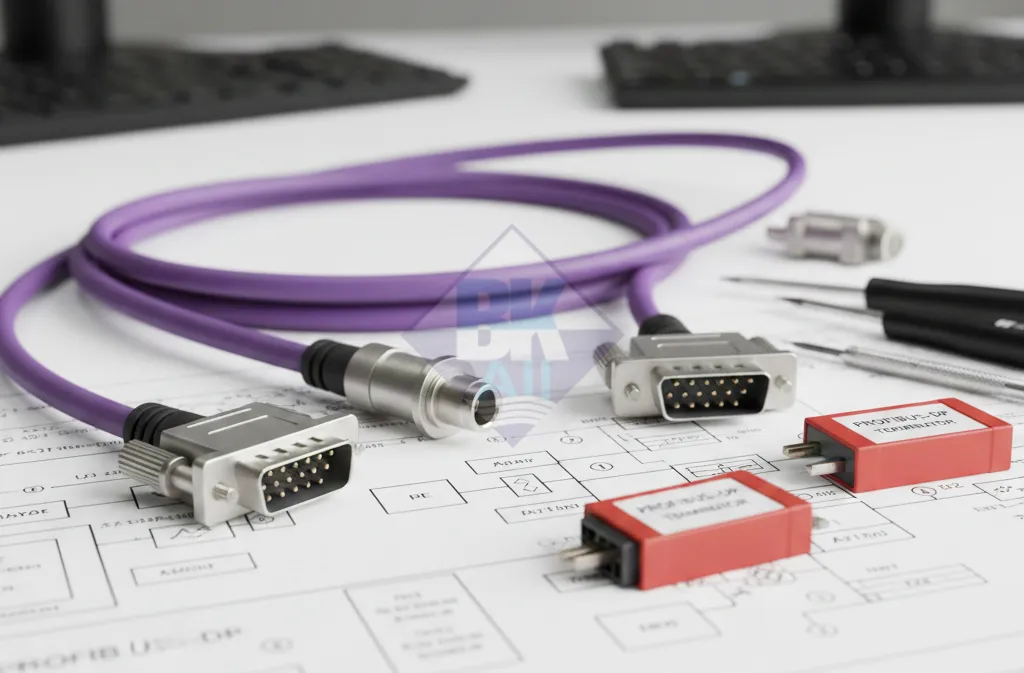

Thiết kế & đấu nối mạng PROFIBUS-DP: Cáp, đầu nối, Termination
Sau khi cùng nhau tìm hiểu về kiến trúc PROFIBUS, cơ chế Token Passing và telegram truyền thông, chúng ta sẽ bước sang phần quan trọng nhất trong thực tế triển khai: thiết kế & đấu nối mạng PROFIBUS-DP ngoài hiện trường.
Thực tế cho thấy, phần lớn lỗi PROFIBUS không đến từ cấu hình PLC mà đến từ lớp vật lý:
- Chọn sai cáp → Xem chi tiết chuẩn cáp PROFIBUS
- Đấu sai đầu nối → Hướng dẫn đấu dây PROFIBUS
- Termination không đúng → Nguyên lý termination PROFIBUS
- Vượt quá chiều dài bus → Khoảng cách & baudrate PROFIBUS
1. Topology PROFIBUS – Nền tảng của mọi thiết kế
PROFIBUS-DP sử dụng kiến trúc bus tuyến tính (linear bus). Điều này có nghĩa:
- Tất cả thiết bị nối trên một đường truyền
- Không phân nhánh dạng sao
- Hai đầu bus phải có termination
👉 Xem chi tiết tại: Topology PROFIBUS & cấu trúc bus segment
2. Cáp PROFIBUS – Yếu tố quyết định chất lượng tín hiệu
Cáp PROFIBUS không chỉ là dây dẫn mà còn quyết định trực tiếp đến khả năng chống nhiễu và độ ổn định của hệ thống.
👉 Hướng dẫn chọn cáp chi tiết: Chuẩn cáp PROFIBUS và cách lựa chọn đúng
3. Đấu nối PROFIBUS – Sai một ly, đi cả hệ thống
Đấu dây PROFIBUS tưởng đơn giản nhưng lại là nguyên nhân gây lỗi nhiều nhất ngoài hiện trường.
👉 Xem hướng dẫn chi tiết: Hướng dẫn đấu dây PROFIBUS chuẩn thực tế
4. Termination – Yếu tố bắt buộc nhưng hay bị bỏ qua
Termination giúp hấp thụ sóng phản xạ và giữ tín hiệu ổn định trên bus.
👉 Phân tích chi tiết: Termination PROFIBUS – nguyên lý và lỗi thường gặp
5. Khoảng cách & baudrate – Trade-off quan trọng
Trong PROFIBUS, tốc độ càng cao thì khoảng cách càng giảm. Đây là một trade-off bắt buộc khi thiết kế hệ thống.
👉 Xem bảng thực tế & case triển khai: Khoảng cách & baudrate PROFIBUS
6. Repeater & Fiber – Mở rộng hệ thống đúng cách
Khi hệ thống vượt giới hạn vật lý, cần sử dụng repeater hoặc chuyển sang cáp quang.
- Repeater PROFIBUS – nguyên lý & ứng dụng
- PROFIBUS over Fiber – giải pháp chống nhiễu & khoảng cách xa
7. Nhiễu & chống nhiễu – Yếu tố quyết định độ ổn định
Trong môi trường công nghiệp, nhiễu EMI, ground loop và shielding sai cách là nguyên nhân hàng đầu gây lỗi PROFIBUS.
👉 Phân tích chuyên sâu: Nhiễu PROFIBUS – EMI, Ground loop, Shielding
8. Tổng kết – Thiết kế đúng là nền móng của hệ thống ổn định
Một hệ thống PROFIBUS ổn định không phụ thuộc vào phần mềm, mà phụ thuộc vào việc bạn thiết kế lớp vật lý đúng ngay từ đầu.
👉 Khi gặp lỗi ngoài hiện trường, tham khảo ngay: Checklist xử lý lỗi PROFIBUS
