Số node tối đa trong mạng PROFIBUS là bao nhiêu? Giới hạn & cách mở rộng

Khi thiết kế hệ thống PROFIBUS, một trong những câu hỏi quan trọng nhất là: mạng có thể kết nối tối đa bao nhiêu thiết bị (node)? Việc hiểu rõ giới hạn này giúp bạn thiết kế hệ thống ổn định và tránh lỗi trong quá trình vận hành.

Nếu bạn mới bắt đầu, hãy tham khảo PROFIBUS là gì hoặc xem toàn bộ series PROFIBUS để có cái nhìn tổng thể trước khi đi sâu.

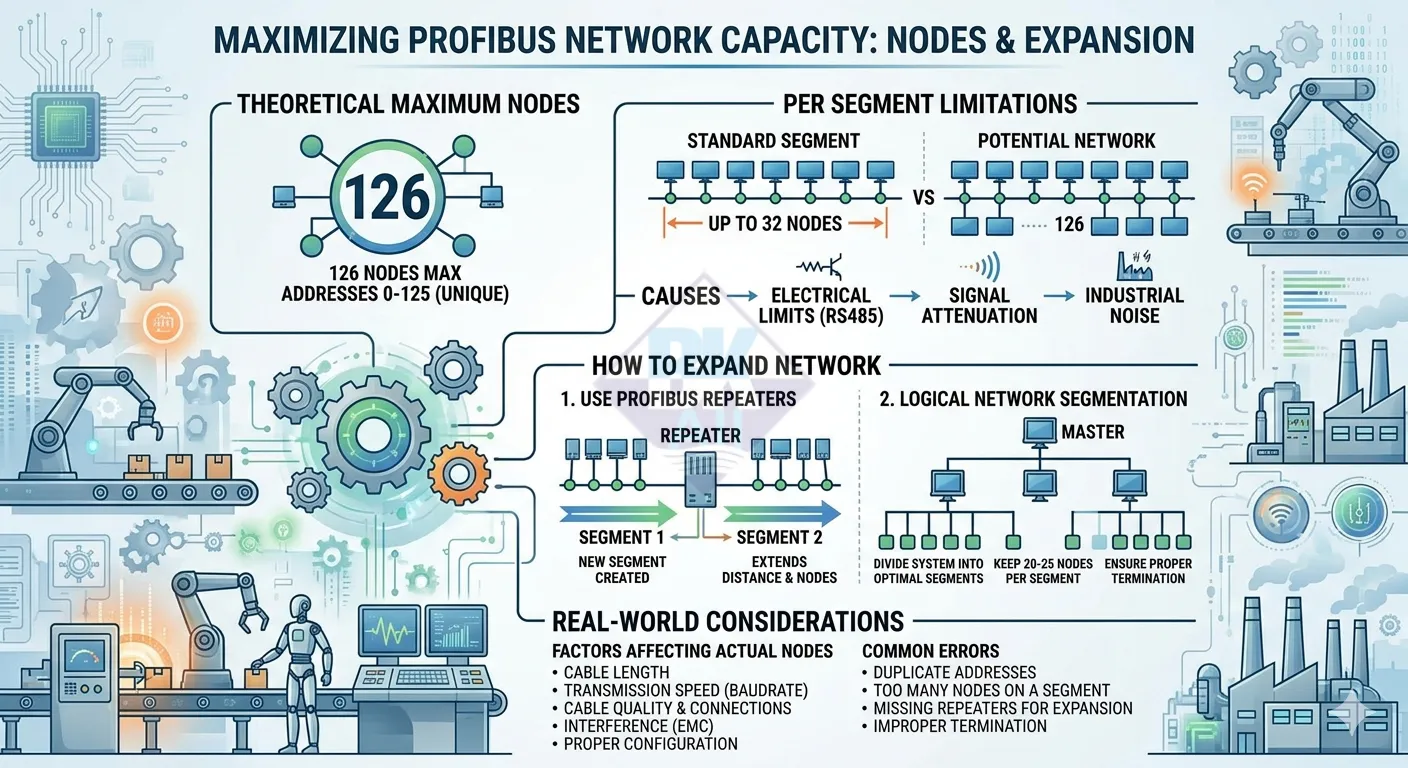

1. Số node tối đa trong mạng PROFIBUS

Theo tiêu chuẩn, một mạng PROFIBUS DP có thể hỗ trợ tối đa:

• 126 thiết bị (node) trên toàn mạng
• Trong đó bao gồm cả master và slave

Các node được đánh địa chỉ từ 0 đến 125, mỗi thiết bị phải có địa chỉ duy nhất.

Để hiểu rõ hơn về cách các node giao tiếp với nhau, bạn có thể tham khảo bài viết: Kiến trúc PROFIBUS Master-Slave.

2. Giới hạn node trên mỗi segment

Trong thực tế, một segment PROFIBUS không thể chứa toàn bộ 126 node. Giới hạn phổ biến là:

• Tối đa 32 thiết bị/segment (bao gồm master)

Lý do:

• Giới hạn điện của chuẩn RS485
• Suy hao tín hiệu theo chiều dài cáp
• Ảnh hưởng của nhiễu công nghiệp

Chi tiết về cáp và giới hạn truyền dẫn có thể xem tại: Cáp PROFIBUS RS485 và thông số kỹ thuật.

3. Cách mở rộng số lượng node trong PROFIBUS

Để vượt qua giới hạn 32 node/segment, bạn cần sử dụng repeater PROFIBUS.

3.1. Sử dụng repeater

• Mỗi repeater giúp tạo thêm một segment mới
• Cho phép mở rộng số lượng thiết bị
• Cải thiện tín hiệu và khoảng cách truyền

Việc thiết kế topology và sử dụng repeater cần tuân thủ đúng tiêu chuẩn. Xem thêm tại: Thiết kế & đấu nối mạng PROFIBUS.

3.2. Phân chia mạng hợp lý

Ngoài việc dùng repeater, bạn nên:

• Chia hệ thống thành nhiều segment
• Giữ số node mỗi segment ở mức tối ưu (20–25 thiết bị)
• Đảm bảo termination đúng ở hai đầu mỗi segment

4. Những yếu tố ảnh hưởng đến số node thực tế

Mặc dù lý thuyết là 126 node, nhưng thực tế phụ thuộc vào nhiều yếu tố:

• Chiều dài cáp
• Tốc độ truyền (baudrate)
• Chất lượng cáp và đấu nối
• Môi trường nhiễu

Trong nhiều hệ thống, nếu cấu hình không đúng, lỗi có thể xảy ra ngay cả khi chưa đạt giới hạn node. Khi đó, bạn nên kiểm tra theo checklist tại: Xử lý lỗi PROFIBUS ngoài hiện trường.

5. Một số lỗi thường gặp liên quan đến số node

• Trùng địa chỉ thiết bị
• Quá số node trên một segment
• Không sử dụng repeater khi mở rộng mạng
• Termination sai gây mất tín hiệu

6. Kết luận

Một mạng PROFIBUS có thể hỗ trợ tối đa 126 node, nhưng trong thực tế cần thiết kế hợp lý theo từng segment để đảm bảo ổn định. Việc sử dụng repeater, lựa chọn cáp phù hợp và cấu hình đúng sẽ giúp hệ thống hoạt động hiệu quả và bền vững.
