Trong các bài trước, BKAII và các bạn đã cùng nhau tìm hiểu về kiến trúc Master-Slave, cơ chế Token Passing và vai trò của multi-master trong PROFIBUS.
Tuy nhiên, để hiểu đầy đủ cách PROFIBUS vận hành trong thực tế, bạn cần nắm rõ ba cấp độ chức năng quan trọng: DP-V0, DP-V1 và DP-V2. Đây không phải là ba mạng riêng biệt, mà là các lớp mở rộng chức năng hoạt động trên cùng một nền tảng.

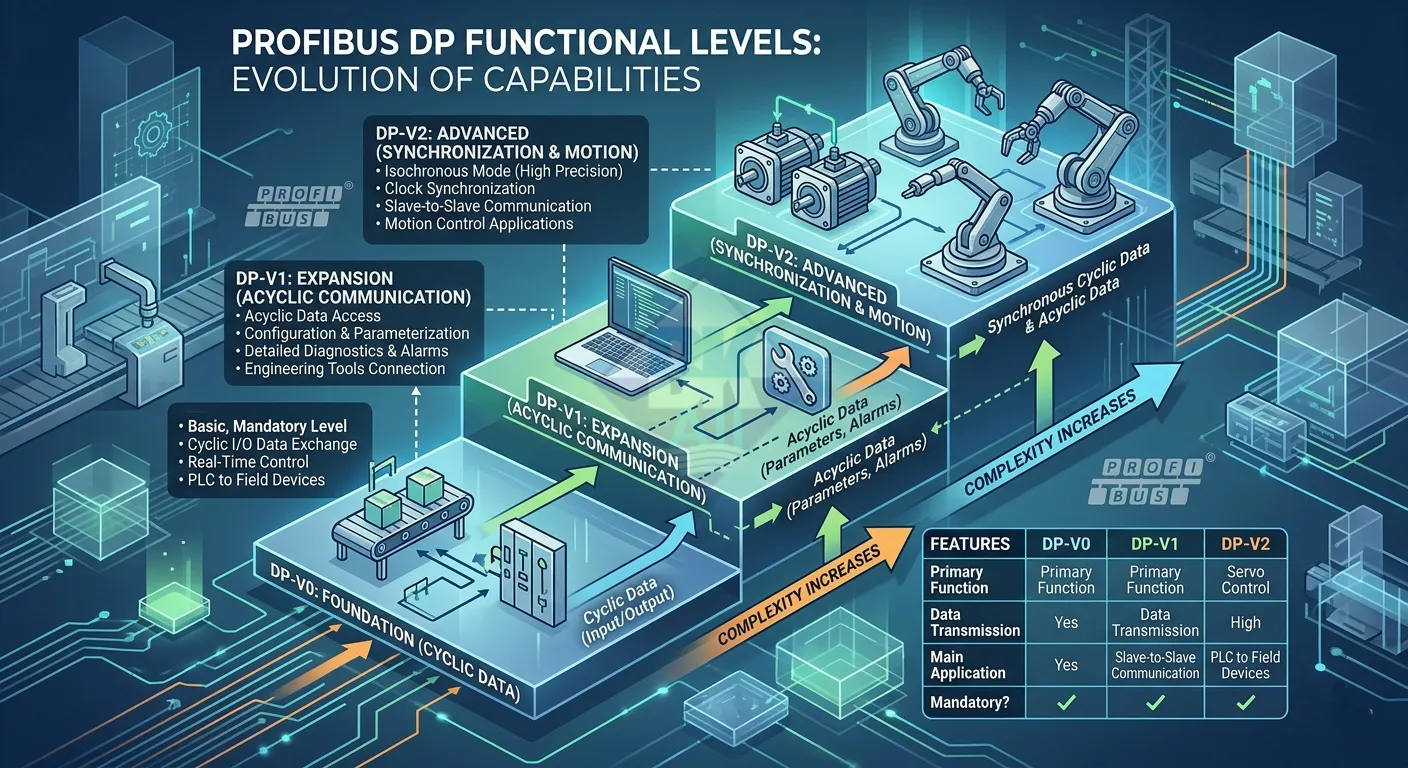

1. Tổng quan về DP-V0, DP-V1, DP-V2
PROFIBUS DP được phát triển theo từng cấp độ (version) nhằm bổ sung tính năng theo nhu cầu thực tế:
- DP-V0: Truyền dữ liệu chu kỳ (cyclic I/O) – nền tảng bắt buộc
- DP-V1: Giao tiếp acyclic – cấu hình, chẩn đoán
- DP-V2: Đồng bộ thời gian và điều khiển nâng cao
📌 Quan trọng: Các cấp này không thay thế nhau, mà hoạt động chồng lên nhau.
2. So sánh chi tiết DP-V0, DP-V1, DP-V2
| Tiêu chí | DP-V0 | DP-V1 | DP-V2 |
|---|---|---|---|
| Chức năng chính | Truyền dữ liệu I/O | Chẩn đoán, cấu hình | Đồng bộ, motion control |
| Kiểu truyền | Cyclic | Acyclic | Cyclic nâng cao + đồng bộ |
| Bắt buộc | Có | Không | Không |
| Ứng dụng | PLC ↔ I/O | Engineering, SCADA | Servo, motion |
| Độ phức tạp | Thấp | Trung bình | Cao |
3. Phân tích từng cấp độ
3.1 DP-V0 – Nền tảng truyền thông thời gian thực
DP-V0 là chế độ cơ bản và bắt buộc của mọi hệ PROFIBUS. Master sẽ truy vấn tuần tự các Slave theo chu kỳ để đọc/ghi dữ liệu I/O.
- Đảm bảo cycle time ổn định
- Phục vụ điều khiển real-time
3.2 DP-V1 – Mở rộng cho chẩn đoán và cấu hình
DP-V1 bổ sung kênh truyền acyclic, cho phép truy cập sâu vào thiết bị mà không ảnh hưởng đến điều khiển chính.
- Đọc/ghi tham số thiết bị
- Chẩn đoán lỗi chi tiết
- Gửi alarm từ Slave lên Master
👉 Liên quan trực tiếp đến: Cấu hình PROFIBUS trong PLC
3.3 DP-V2 – Đồng bộ và điều khiển nâng cao
DP-V2 được thiết kế cho các ứng dụng yêu cầu độ chính xác cao như điều khiển chuyển động (motion control).
- Isochronous mode (chu kỳ chính xác cao)
- Đồng bộ thời gian giữa các thiết bị
- Giao tiếp trực tiếp Slave-to-Slave
4. Khi nào sử dụng DP-V0, DP-V1, DP-V2?
Việc lựa chọn DP-V0, DP-V1 hay DP-V2 không phụ thuộc vào “công nghệ mới hay cũ”, mà phụ thuộc trực tiếp vào yêu cầu vận hành của hệ thống: điều khiển đơn thuần, giám sát – chẩn đoán hay điều khiển chính xác cao.
4.1 Chỉ sử dụng DP-V0 – Hệ thống điều khiển cơ bản
DP-V0 là lựa chọn phù hợp khi hệ thống chỉ cần trao đổi dữ liệu I/O theo chu kỳ giữa PLC và các thiết bị hiện trường.
- Không cần truy cập tham số thiết bị trong quá trình vận hành
- Không yêu cầu chẩn đoán chi tiết theo thời gian thực
- Không có hệ SCADA hoặc engineering truy cập online
📌 Ứng dụng điển hình:
- Máy đơn (machine-level)
- Dây chuyền nhỏ với I/O phân tán
- Điều khiển ON/OFF, tín hiệu analog cơ bản
👉 Ưu điểm: đơn giản, ổn định, cycle time ngắn nhất do chỉ có giao tiếp cyclic.
4.2 Sử dụng DP-V0 + DP-V1 – Hệ thống có giám sát và bảo trì
Khi hệ thống cần giám sát, cấu hình hoặc chẩn đoán thiết bị trong quá trình vận hành, DP-V1 trở thành lớp mở rộng cần thiết.
- Cho phép truy cập acyclic vào tham số thiết bị
- Hỗ trợ đọc lỗi chi tiết (diagnostics, alarm)
- Cho phép engineering tool kết nối online
📌 Ứng dụng điển hình:
- Hệ thống có SCADA giám sát
- Nhà máy cần bảo trì online, giảm downtime
- Hệ thống có nhiều thiết bị thông minh (biến tần, transmitter)
⚠️ Lưu ý kỹ thuật:
- Giao tiếp acyclic sử dụng chung bus → có thể làm tăng nhẹ cycle time
- Cần cấu hình hợp lý để không ảnh hưởng đến điều khiển chính
👉 Đây là cấu hình phổ biến nhất trong các nhà máy hiện nay.
4.3 Sử dụng DP-V0 + V1 + V2 – Hệ thống yêu cầu đồng bộ cao (motion control)
DP-V2 được sử dụng khi hệ thống cần độ chính xác thời gian rất cao, đặc biệt trong các ứng dụng điều khiển chuyển động.
- Đồng bộ nhiều trục servo (multi-axis synchronization)
- Yêu cầu jitter cực thấp
- Cần truyền dữ liệu theo chu kỳ chính xác tuyệt đối (isochronous)
📌 Ứng dụng điển hình:
- Máy đóng gói tốc độ cao
- Dây chuyền điều khiển servo đa trục
- Robot công nghiệp
⚠️ Lưu ý kỹ thuật quan trọng:
- Yêu cầu thiết bị hỗ trợ DP-V2 (không phải thiết bị nào cũng có)
- Cấu hình phức tạp hơn (đồng bộ thời gian, clock)
- Thường chỉ dùng trong hệ thống chuyên biệt
👉 Trong thực tế, DP-V2 ít phổ biến hơn DP-V1 và chỉ xuất hiện khi có yêu cầu motion control rõ ràng.
4.4 Tổng kết lựa chọn nhanh
- DP-V0: Điều khiển cơ bản → đơn giản, nhanh, ổn định
- DP-V0 + V1: Có giám sát → phổ biến nhất
- DP-V0 + V1 + V2: Motion control → chuyên sâu, yêu cầu cao
📌 Nguyên tắc thực tế: chỉ dùng cấp cao hơn khi thực sự cần, tránh làm tăng độ phức tạp và chi phí không cần thiết.
5. Kết luận
DP-V0, DP-V1 và DP-V2 không phải là lựa chọn thay thế, mà là các lớp chức năng bổ sung cho nhau. Việc hiểu rõ từng cấp độ sẽ giúp bạn thiết kế hệ thống PROFIBUS tối ưu về hiệu năng, chi phí và khả năng mở rộng.
👉 Xem toàn bộ kiến trúc tại: Kiến trúc PROFIBUS Master-Slave
