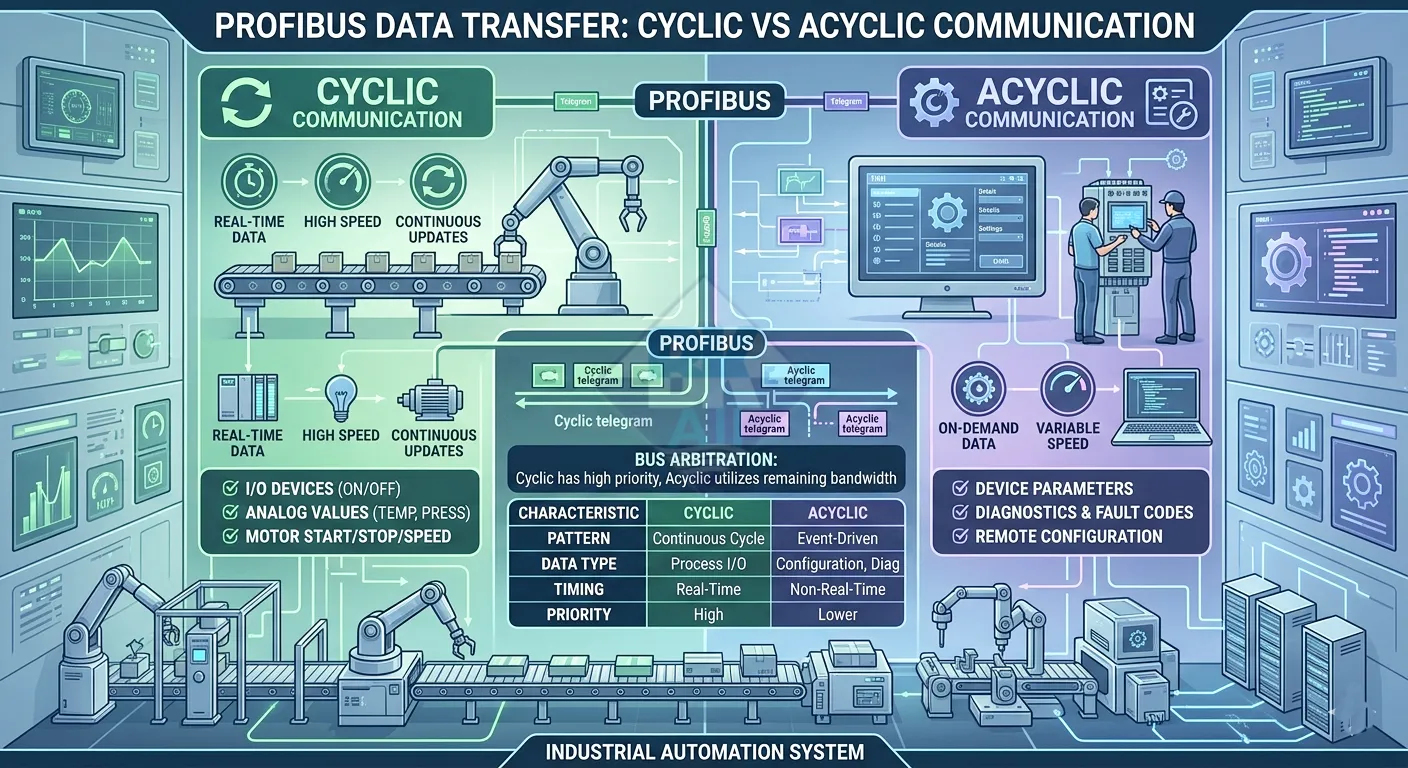

Chu kỳ truyền thông PROFIBUS: Cyclic vs Acyclic – Hiểu đúng để thiết kế hệ thống ổn định
Trong các hệ thống sử dụng PROFIBUS, việc hiểu rõ cơ chế truyền dữ liệu theo chu kỳ (Cyclic) và không theo chu kỳ (Acyclic) là yếu tố then chốt để đảm bảo hệ thống hoạt động ổn định, đúng thời gian thực và dễ dàng chẩn đoán lỗi.
Nếu bạn chưa nắm rõ kiến trúc tổng thể của PROFIBUS, hãy xem lại bài kiến trúc PROFIBUS DP-V0, DP-V1, DP-V2 hoặc quay lại PROFIBUS để có cái nhìn tổng quan.
1. Truyền thông Cyclic là gì?
Cyclic communication là cơ chế truyền dữ liệu lặp lại liên tục theo chu kỳ giữa Master và Slave. Đây là cơ chế cốt lõi của PROFIBUS DP-V0.
- Master gửi yêu cầu đọc/ghi dữ liệu I/O
- Slave phản hồi ngay lập tức
- Quá trình lặp lại theo vòng quét (scan cycle)
Chu kỳ này diễn ra cực nhanh (vài ms), đảm bảo dữ liệu luôn được cập nhật theo thời gian thực.
Đặc điểm chính:
- Tính xác định cao (deterministic)
- Tốc độ nhanh, ổn định
- Chỉ truyền dữ liệu I/O
- Không dùng cho cấu hình hay chẩn đoán
Bạn có thể xem chi tiết hơn cơ chế Master-Slave hoạt động trong bài Master-Slave PROFIBUS hoạt động như thế nào.
2. Truyền thông Acyclic là gì?
Acyclic communication là cơ chế truyền dữ liệu không theo chu kỳ, chỉ xảy ra khi có yêu cầu cụ thể. Cơ chế này được bổ sung trong PROFIBUS DP-V1.
Ứng dụng chính:
- Đọc/ghi tham số thiết bị
- Chẩn đoán lỗi (diagnostic)
- Cấu hình thiết bị từ xa
Khác với cyclic, acyclic không chạy liên tục mà chỉ chiếm một phần nhỏ băng thông khi cần thiết.
Đặc điểm:
- Không yêu cầu thời gian thực nghiêm ngặt
- Tốc độ chậm hơn cyclic
- Linh hoạt và giàu thông tin
Để hiểu rõ sự khác biệt giữa các phiên bản DP, bạn có thể tham khảo thêm bài so sánh PROFIBUS DP-V0, V1, V2.
3. So sánh Cyclic vs Acyclic
| Tiêu chí | Cyclic | Acyclic |
|---|---|---|
| Chu kỳ | Liên tục | Theo yêu cầu |
| Tốc độ | Nhanh | Chậm hơn |
| Dữ liệu | I/O thời gian thực | Tham số, chẩn đoán |
| Phiên bản | DP-V0 | DP-V1 |
| Độ ưu tiên | Cao | Thấp hơn |
4. Cyclic và Acyclic hoạt động cùng nhau như thế nào?
Trong thực tế, PROFIBUS không lựa chọn một trong hai mà kết hợp cả hai cơ chế:
- Cyclic đảm bảo điều khiển thời gian thực
- Acyclic phục vụ cấu hình và giám sát
Master sẽ ưu tiên cyclic trước, sau đó chèn các gói acyclic vào khoảng thời gian rảnh của bus. Cơ chế này giúp hệ thống vừa đảm bảo tốc độ vừa giữ được tính linh hoạt.
Cơ chế điều phối bus này có liên quan chặt chẽ đến token passing – bạn có thể tìm hiểu thêm tại bài token passing PROFIBUS.
5. Liên hệ với cấu trúc telegram PROFIBUS
Dù là cyclic hay acyclic, dữ liệu trong PROFIBUS đều được đóng gói dưới dạng telegram. Điểm khác biệt nằm ở:
- Loại dịch vụ (service type)
- Độ dài dữ liệu
- Mục đích sử dụng
Nếu bạn muốn đi sâu hơn vào cấu trúc gói tin và cách dữ liệu được đóng gói, hãy tiếp tục với bài cấu trúc telegram PROFIBUS – đây là bước tiếp theo để hiểu sâu bản chất truyền thông.
6. Khi nào dùng Cyclic, khi nào dùng Acyclic?
Việc lựa chọn Cyclic hay Acyclic không phải là quyết định “một trong hai”, mà là cách phân bổ đúng loại dữ liệu vào đúng cơ chế truyền thông. Nếu hiểu sai, hệ thống có thể bị trễ, quá tải bus hoặc khó chẩn đoán lỗi.
6.1. Khi nào bắt buộc dùng Cyclic?
Cyclic được sử dụng cho tất cả các dữ liệu yêu cầu tính thời gian thực và cập nhật liên tục theo chu kỳ quét của PLC.
- I/O số: trạng thái ON/OFF của cảm biến, relay, công tắc
- I/O analog: giá trị nhiệt độ, áp suất, lưu lượng
- Điều khiển biến tần: tốc độ, start/stop, direction
- Thiết bị motion (cơ bản): lệnh điều khiển servo ở mức không yêu cầu đồng bộ cao
Nguyên tắc: Bất kỳ dữ liệu nào ảnh hưởng trực tiếp đến điều khiển tức thời của máy đều phải đi qua Cyclic. Nếu đưa các dữ liệu này sang Acyclic, hệ thống sẽ mất tính ổn định do độ trễ không xác định.
6.2. Khi nào nên dùng Acyclic?
Acyclic phù hợp với các dữ liệu không cần cập nhật liên tục, nhưng yêu cầu độ chi tiết cao hoặc phục vụ vận hành – bảo trì.
- Cấu hình thiết bị: set parameter biến tần, địa chỉ, mode hoạt động
- Chẩn đoán lỗi: đọc mã lỗi, trạng thái cảnh báo
- SCADA/HMI: đọc thông tin mở rộng (không phải I/O chính)
- Bảo trì: truy xuất log, firmware, thông tin thiết bị
Nguyên tắc: Dữ liệu càng “ít thay đổi – nhiều thông tin” thì càng phù hợp với Acyclic.
6.3. Phân bổ đúng để tránh quá tải bus
Một lỗi thiết kế phổ biến là đưa quá nhiều dữ liệu vào Cyclic (ví dụ: đọc toàn bộ parameter biến tần theo chu kỳ). Điều này làm:
- Tăng thời gian scan bus
- Giảm tốc độ phản hồi hệ thống
- Dễ gây timeout hoặc mất kết nối
Ngược lại, nếu lạm dụng Acyclic cho dữ liệu điều khiển, hệ thống sẽ gặp tình trạng phản hồi chậm, không phù hợp với yêu cầu thời gian thực.
6.4. Ví dụ thực tế trong hệ thống
Trong một hệ thống điều khiển biến tần qua PROFIBUS:
- Cyclic: Start/Stop, tốc độ đặt (setpoint), trạng thái running
- Acyclic: đọc lỗi overcurrent, cấu hình ramp time, kiểm tra trạng thái chi tiết
Hai cơ chế này chạy song song: Cyclic đảm bảo máy chạy ổn định, Acyclic giúp người vận hành giám sát và xử lý sự cố.
6.5. Kết luận kỹ thuật
- Cyclic = dữ liệu điều khiển, yêu cầu real-time
- Acyclic = dữ liệu cấu hình, chẩn đoán, không real-time
- Thiết kế đúng = tách rõ 2 luồng dữ liệu
Trong các hệ thống hiện đại, gần như luôn kết hợp cả PROFIBUS DP-V0 (Cyclic) và DP-V1 (Acyclic) để đạt hiệu năng tối ưu giữa tốc độ và khả năng giám sát.
Kết luận
Cyclic và Acyclic không phải là hai lựa chọn thay thế mà là hai thành phần bổ sung cho nhau trong PROFIBUS:
- Cyclic = tốc độ + thời gian thực
- Acyclic = linh hoạt + chẩn đoán
Việc hiểu đúng hai cơ chế này sẽ giúp bạn thiết kế hệ thống tối ưu hơn, đặc biệt khi làm việc với PLC, SCADA và các thiết bị trường trong môi trường công nghiệp.
