Thời gian đáp ứng (Cycle Time) của PROFIBUS: Cách tính và yếu tố ảnh hưởng
Trong các hệ thống tự động hóa, thời gian đáp ứng (cycle time) của PROFIBUS là yếu tố quyết định trực tiếp đến tốc độ phản hồi của toàn bộ hệ thống. Nếu thiết kế không đúng, hệ thống có thể bị trễ, mất tính thời gian thực hoặc thậm chí gây lỗi truyền thông.
Nếu bạn chưa hiểu rõ cơ chế truyền dữ liệu, hãy xem lại bài Cyclic vs Acyclic hoặc tổng quan tại hub PROFIBUS.
1. Cycle Time PROFIBUS là gì?
Cycle time (chu kỳ bus) là thời gian cần thiết để một Master hoàn thành việc trao đổi dữ liệu với toàn bộ các Slave trong mạng.
- Master gửi dữ liệu đến tất cả Slave
- Nhận phản hồi từ tất cả Slave
- Hoàn thành 1 vòng → đó là 1 cycle
2. Cycle Time ảnh hưởng đến điều gì?
Cycle time không chỉ là một thông số kỹ thuật của mạng PROFIBUS, mà ảnh hưởng trực tiếp đến toàn bộ hiệu năng vận hành của hệ thống tự động hóa. Một cycle time không phù hợp có thể khiến hệ thống chậm, sai lệch hoặc mất ổn định.
2.1. Tốc độ phản hồi hệ thống
Cycle time quyết định thời gian mà một tín hiệu từ thiết bị trường (sensor) được truyền về PLC và phản hồi trở lại cơ cấu chấp hành (actuator).
- Cycle time càng nhỏ → hệ thống phản hồi càng nhanh
- Cycle time lớn → xuất hiện độ trễ (latency) rõ rệt
Ví dụ: Nếu cycle time là 10 ms, thì tín hiệu thay đổi ở sensor có thể mất tới 10–20 ms để ảnh hưởng đến actuator (tùy theo pha chu kỳ).
2.2. Độ chính xác điều khiển
Trong các hệ thống điều khiển liên tục (PID, điều khiển tốc độ, áp suất…), cycle time ảnh hưởng trực tiếp đến độ chính xác và chất lượng điều khiển.
- Cycle time nhỏ → dữ liệu cập nhật liên tục → điều khiển mượt hơn
- Cycle time lớn → dữ liệu “cũ” → dễ gây overshoot hoặc dao động
Lưu ý: Với các ứng dụng motion control hoặc đồng bộ nhiều trục, cycle time không chỉ cần nhỏ mà còn phải ổn định (jitter thấp).
2.3. Độ ổn định của mạng
Cycle time quá nhỏ (tức là cố gắng “ép” hệ thống chạy quá nhanh) có thể gây ra các vấn đề về ổn định.
- Bus bị quá tải → tăng retry, lỗi CRC
- Thiết bị không kịp phản hồi → timeout
- Mất kết nối hoặc intermittent fault
Ngược lại, cycle time quá lớn tuy ổn định nhưng làm giảm hiệu năng hệ thống. Vì vậy, thiết kế tối ưu là tìm điểm cân bằng giữa tốc độ và độ ổn định.

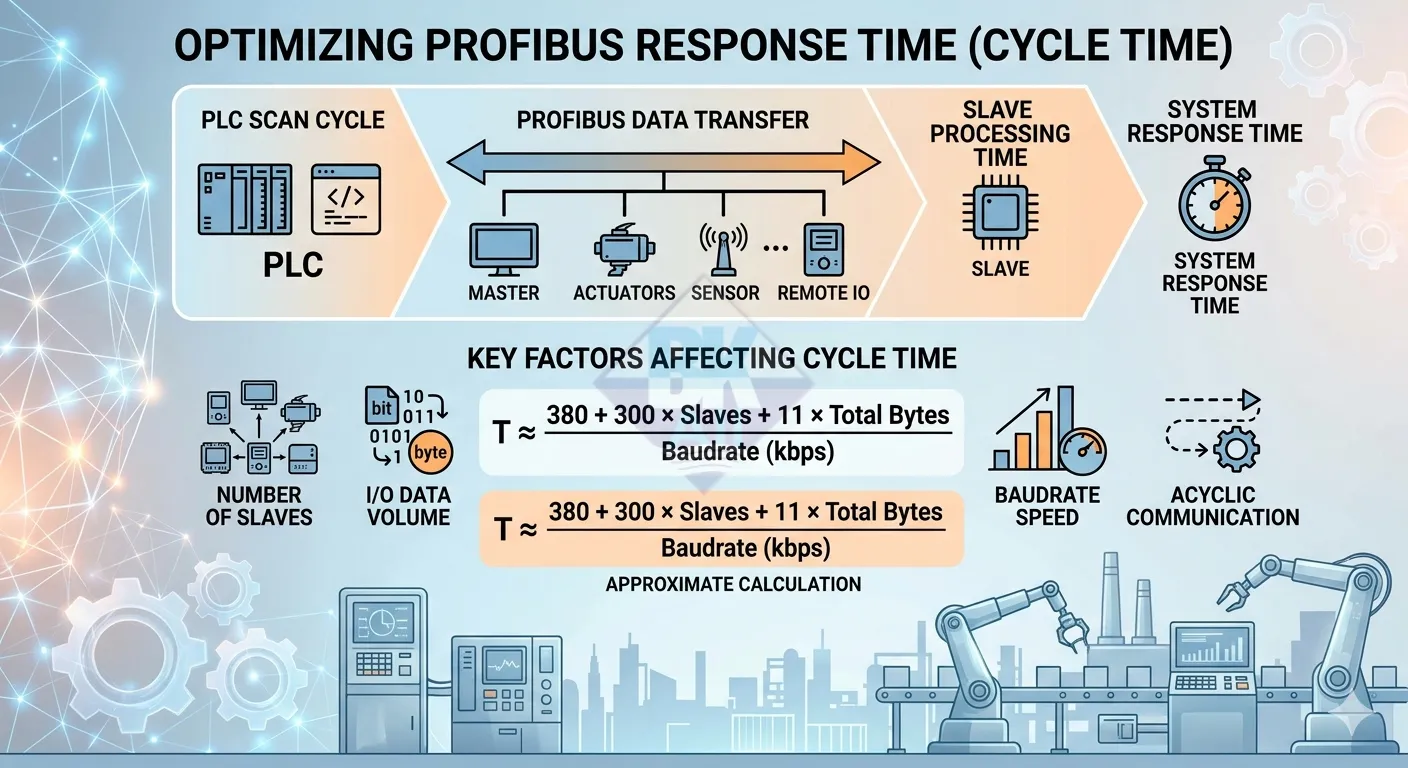

3. Các thành phần tạo nên thời gian đáp ứng
Thời gian đáp ứng tổng thể của hệ thống không chỉ phụ thuộc vào PROFIBUS mà là tổng hợp của nhiều thành phần trong chuỗi xử lý tín hiệu.
3.1. Bus Cycle Time (thời gian truyền trên PROFIBUS)
Đây là thời gian để Master hoàn thành một vòng giao tiếp với toàn bộ Slave trên bus.
- Phụ thuộc vào số Slave, dữ liệu và baudrate
- Là thành phần cốt lõi của cycle time
Thông thường, đây là phần dễ tính toán và tối ưu nhất trong hệ thống.
3.2. PLC Scan Time (thời gian xử lý chương trình)
PLC không chỉ truyền dữ liệu mà còn phải xử lý logic điều khiển trong mỗi vòng quét.
- Bao gồm đọc input → xử lý chương trình → ghi output
- Phụ thuộc vào độ phức tạp chương trình
Thực tế: Trong nhiều hệ thống lớn, PLC scan time có thể lớn hơn cả bus cycle time.
3.3. Slave Response Time (thời gian phản hồi thiết bị)
Mỗi Slave cần một khoảng thời gian nội bộ để xử lý dữ liệu trước khi phản hồi lại Master.
- Thiết bị đơn giản (I/O) → phản hồi nhanh
- Thiết bị phức tạp (biến tần, gateway) → phản hồi chậm hơn
Nếu Slave phản hồi chậm, Master có thể phải chờ hoặc retry → làm tăng cycle time toàn hệ thống.
3.4. Tổng thời gian phản ứng hệ thống
Thời gian phản ứng thực tế của hệ thống có thể được ước lượng:
- Response time ≈ Bus cycle + PLC scan + Slave delay
Điều này cho thấy: tối ưu PROFIBUS thôi là chưa đủ — cần tối ưu cả PLC và thiết bị trường để đạt hiệu năng tốt nhất.
4. Công thức ước lượng Cycle Time PROFIBUS (kèm ví dụ thực tế)
Để ước lượng nhanh cycle time của PROFIBUS trong giai đoạn thiết kế, bạn có thể sử dụng công thức gần đúng dưới đây:
T ≈ (380 + 300 × số slave + 11 × tổng byte dữ liệu) / baudrate
- Slave: tổng số thiết bị trong mạng
- Byte: tổng dữ liệu input + output (byte)
- Baudrate: tốc độ truyền (kbps)
Công thức này cho kết quả tương đối chính xác (sai số khoảng ±10%) và rất hữu ích để đánh giá nhanh hiệu năng hệ thống trước khi triển khai thực tế.
Ví dụ tính toán thực tế
Giả sử một hệ thống PROFIBUS có cấu hình như sau:
- 10 Slave
- Mỗi Slave: 4 byte input + 4 byte output → tổng 80 byte
- Baudrate: 1.5 Mbps (1500 kbps)
Áp dụng công thức:
T ≈ (380 + 300×10 + 11×80) / 1500
T ≈ (380 + 3000 + 880) / 1500 = 4260 / 1500 ≈ 2.84 ms
→ Như vậy, cycle time của hệ thống khoảng ~2.8 ms, phù hợp với hầu hết các ứng dụng điều khiển tiêu chuẩn trong công nghiệp.
Nếu tăng số lượng Slave hoặc giảm baudrate (ví dụ xuống 187.5 kbps), cycle time có thể tăng lên đáng kể (10–20 ms hoặc hơn), ảnh hưởng trực tiếp đến tốc độ phản hồi hệ thống.
Lưu ý khi sử dụng công thức
- Chỉ mang tính ước lượng, không thay thế đo thực tế
- Chưa tính đầy đủ acyclic communication
- Không bao gồm PLC scan time và delay thiết bị
Để hiểu rõ hơn về ảnh hưởng của acyclic đến cycle time, bạn có thể xem thêm tại bài Cyclic vs Acyclic.
5. Các yếu tố ảnh hưởng đến Cycle Time
Cycle time của PROFIBUS không phải là một giá trị cố định, mà phụ thuộc vào nhiều yếu tố trong thiết kế hệ thống. Việc hiểu rõ từng yếu tố sẽ giúp bạn tối ưu hiệu năng và tránh tình trạng quá tải bus.
5.1. Số lượng Slave
Đây là yếu tố ảnh hưởng trực tiếp và rõ ràng nhất. Mỗi Slave trong mạng đều cần được Master truy vấn và nhận phản hồi trong mỗi chu kỳ.
- Số Slave càng nhiều → cycle time tăng tuyến tính
- Mỗi Slave thêm vào đều làm tăng overhead truyền thông
Lưu ý kỹ thuật: Không chỉ số lượng, mà loại thiết bị (I/O đơn giản vs biến tần, thiết bị thông minh) cũng ảnh hưởng đến thời gian phản hồi.
5.2. Dung lượng dữ liệu I/O
Dung lượng dữ liệu trao đổi trong mỗi chu kỳ (input + output) quyết định trực tiếp thời gian truyền trên bus.
- Dữ liệu càng lớn → telegram càng dài → cycle time tăng
- Thiết bị “thông minh” (biến tần, gateway) thường có data lớn hơn I/O thường
Best practice: Chỉ map những dữ liệu thực sự cần thiết vào cyclic I/O, tránh đưa toàn bộ parameter vào bus.
5.3. Baudrate (tốc độ truyền)
Baudrate là yếu tố giúp giảm cycle time hiệu quả nhất mà không cần thay đổi cấu trúc hệ thống.
- Baudrate càng cao → thời gian truyền mỗi byte càng thấp
- Các mức phổ biến: 187.5 kbps, 500 kbps, 1.5 Mbps, 12 Mbps
Trade-off: Baudrate cao yêu cầu chất lượng cáp, đấu nối và termination tốt hơn. Nếu hệ thống dài hoặc nhiễu cao, việc tăng baudrate có thể gây lỗi truyền thông.
5.4. Acyclic Communication
Các gói Acyclic (DP-V1) không chạy liên tục nhưng vẫn chiếm thời gian trên bus khi được sử dụng.
- Được chèn vào “khe thời gian rảnh” giữa các chu kỳ cyclic
- Nếu sử dụng nhiều → làm tăng cycle time tổng thể
Xem chi tiết cơ chế tại bài Cyclic vs Acyclic.
Lưu ý: Trong hệ thống có SCADA hoặc HMI đọc nhiều dữ liệu chẩn đoán, acyclic có thể làm tăng độ trễ đáng kể nếu không kiểm soát tốt.
6. Các chế độ cycle trong PROFIBUS
Tùy theo yêu cầu ứng dụng, PROFIBUS hỗ trợ nhiều chế độ vận hành chu kỳ khác nhau, đặc biệt khi sử dụng DP-V2.
6.1. Free Running
Đây là chế độ mặc định và phổ biến nhất trong PROFIBUS DP.
- Master chạy vòng quét liên tục, không đồng bộ với thời gian bên ngoài
- Cycle time có thể dao động nhẹ
Ứng dụng: Hệ thống điều khiển thông thường, không yêu cầu đồng bộ cao.
6.2. Equidistant
Chế độ này đảm bảo chu kỳ truyền thông là cố định và lặp lại đều theo thời gian.
- Cycle time được “khóa cứng” (deterministic)
- Giảm jitter (dao động thời gian)
Ứng dụng: Hệ thống yêu cầu đồng bộ tương đối như dây chuyền sản xuất, điều khiển tốc độ.
6.3. Isochronous
Đây là chế độ cao cấp nhất, hỗ trợ đồng bộ hóa thời gian chính xác giữa các thiết bị.
- Đồng bộ clock giữa Master và Slave
- Độ jitter cực thấp (μs level)
Ứng dụng: Motion control, điều khiển servo, hệ thống yêu cầu đồng bộ chính xác cao.
Chế độ này thường đi kèm PROFIBUS DP-V2 – xem thêm tại bài DP-V0, V1, V2.
Kết luận kỹ thuật: Việc lựa chọn đúng chế độ cycle và tối ưu các yếu tố ảnh hưởng sẽ giúp hệ thống PROFIBUS đạt hiệu năng cao, ổn định và đáp ứng đúng yêu cầu ứng dụng.
7. Liên hệ với cấu trúc telegram PROFIBUS
Cycle time của PROFIBUS phụ thuộc trực tiếp vào thời gian truyền của từng telegram (frame). Nói cách khác, mỗi lần Master giao tiếp với một Slave sẽ tạo ra một telegram, và tổng thời gian truyền tất cả các telegram trong một vòng chính là cycle time.
7.1. Telegram ảnh hưởng đến cycle time như thế nào?
Mỗi telegram PROFIBUS bao gồm nhiều thành phần như header, địa chỉ, control field, dữ liệu (data field) và checksum.
- Telegram càng dài → thời gian truyền càng lớn
- Nhiều telegram → tổng cycle time tăng
Trong một chu kỳ, Master phải gửi và nhận telegram với từng Slave → tổng số telegram tỷ lệ với số thiết bị trong mạng.
7.2. Thành phần nào trong telegram ảnh hưởng nhiều nhất?
Trong cấu trúc telegram, phần ảnh hưởng lớn nhất đến cycle time là data field (dữ liệu I/O).
- Header và control field có độ dài gần như cố định
- Data field thay đổi theo số byte I/O
Điều này giải thích vì sao khi tăng số lượng dữ liệu I/O, cycle time tăng gần như tuyến tính.
7.3. Overhead truyền thông và hiệu suất thực tế
Không phải toàn bộ telegram đều là dữ liệu hữu ích. Một phần đáng kể là overhead truyền thông:
- Start/Stop delimiter
- Địa chỉ nguồn/đích
- Control byte
- Checksum (FCS)
Với các telegram nhỏ (ít byte dữ liệu), overhead có thể chiếm tỷ lệ rất lớn → làm giảm hiệu suất truyền thông.
7.4. Ảnh hưởng của Cyclic và Acyclic
Telegram trong PROFIBUS được chia thành hai loại chính:
- Cyclic: telegram ngắn, lặp lại liên tục
- Acyclic: telegram dài hơn, chứa nhiều thông tin
Các telegram acyclic thường dài hơn do chứa thông tin cấu hình hoặc chẩn đoán → khi xuất hiện sẽ làm tăng cycle time.
Xem chi tiết cơ chế này tại bài Cyclic vs Acyclic.
7.5. Liên kết tới phân tích sâu hơn
Để hiểu chi tiết từng byte trong telegram và cách PROFIBUS đóng gói dữ liệu, bạn nên xem bài cấu trúc telegram PROFIBUS. Đây là nền tảng để phân tích sâu hơn về hiệu năng và tối ưu hệ thống.
Kết luận
Cycle time là yếu tố cốt lõi quyết định tốc độ phản hồi và hiệu năng tổng thể của hệ thống PROFIBUS. Nó không chỉ phụ thuộc vào số lượng Slave mà còn chịu ảnh hưởng mạnh từ dung lượng dữ liệu I/O, baudrate và đặc biệt là cấu trúc, độ dài của telegram truyền thông.
- Cycle time càng nhỏ → hệ thống phản hồi càng nhanh
- Cần tối ưu số lượng Slave, dữ liệu truyền và tốc độ baudrate
- Giảm dữ liệu không cần thiết để hạn chế overhead telegram
- Luôn kiểm tra và đo thực tế khi triển khai hệ thống
Thiết kế đúng ngay từ đầu sẽ giúp hệ thống PROFIBUS đạt được sự cân bằng tối ưu giữa tốc độ, độ chính xác và độ ổn định.
