Trong các hệ thống truyền thông công nghiệp, tốc độ không phải là yếu tố duy nhất quyết định hiệu năng. Điều quan trọng hơn là tính ổn định và khả năng dự đoán trước thời gian phản hồi. Đây chính là lý do vì sao khái niệm timing trong PROFIBUS đóng vai trò cực kỳ quan trọng.

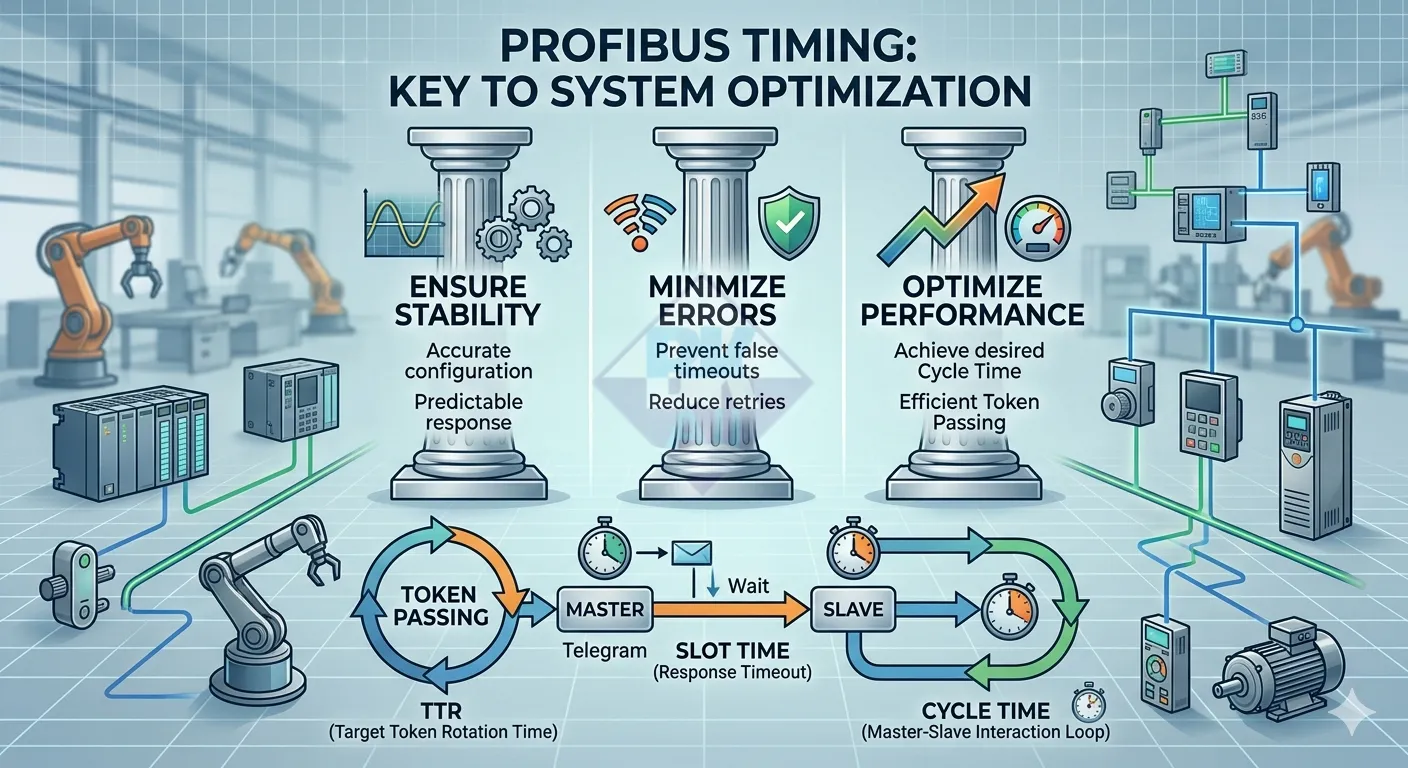

Timing trong truyền thông PROFIBUS
Nếu bạn đã theo dõi toàn bộ series PROFIBUS, đặc biệt là phần cơ chế truyền thông và telegram, bạn sẽ nhận ra rằng mọi hoạt động truyền dữ liệu đều diễn ra theo một trình tự thời gian rất chặt chẽ.
Timing không chỉ ảnh hưởng đến tốc độ mà còn quyết định việc hệ thống có hoạt động ổn định hay không, đặc biệt trong các ứng dụng yêu cầu real-time.
1. Vì sao timing lại quan trọng trong PROFIBUS?
PROFIBUS hoạt động theo cơ chế master-slave kết hợp với token passing giữa các master. Điều này có nghĩa là mỗi thiết bị chỉ được phép truyền dữ liệu trong một khoảng thời gian xác định.
Nếu timing không được cấu hình chính xác, hệ thống có thể gặp các vấn đề như:
- Mất đồng bộ giữa các thiết bị
- Timeout giả (false timeout)
- Giảm hiệu năng toàn hệ thống
- Thậm chí gây lỗi truyền thông
Những vấn đề này thường bị nhầm là lỗi phần cứng, nhưng thực tế lại xuất phát từ cấu hình timing không phù hợp.
2. Các tham số timing quan trọng trong PROFIBUS
2.1 Slot Time – thời gian chờ phản hồi
Slot time là khoảng thời gian mà master chờ phản hồi từ slave sau khi gửi yêu cầu. Nếu quá thời gian này mà không có phản hồi, hệ thống sẽ coi là lỗi và kích hoạt cơ chế retry.
Slot time phụ thuộc vào nhiều yếu tố như chiều dài cáp, tốc độ baudrate và số lượng thiết bị trên mạng. Đây là tham số rất quan trọng và thường được cấu hình tự động bởi phần mềm.
2.2 TTR (Target Token Rotation Time)
TTR là thời gian mục tiêu để token quay một vòng qua tất cả các master trong mạng. Tham số này đặc biệt quan trọng trong hệ thống multi-master.
Nếu TTR quá lớn, hệ thống sẽ phản hồi chậm. Ngược lại, nếu quá nhỏ, có thể gây xung đột hoặc mất ổn định. Bạn có thể tham khảo thêm trong bài token passing PROFIBUS.
2.3 Cycle Time – chu kỳ truyền thông
Cycle time là thời gian để master giao tiếp với toàn bộ slave một lần. Đây là chỉ số quan trọng nhất khi đánh giá hiệu năng hệ thống.
Cycle time phụ thuộc vào số lượng thiết bị, kích thước dữ liệu và các cơ chế retry. Nội dung này đã được phân tích chi tiết trong bài cycle time PROFIBUS.
2.4 Min/Max Station Delay
Mỗi thiết bị trong mạng đều có một khoảng trễ xử lý riêng. PROFIBUS định nghĩa các tham số min và max delay để đảm bảo tất cả thiết bị hoạt động trong giới hạn cho phép.
Nếu một thiết bị phản hồi quá chậm so với cấu hình, nó có thể bị coi là lỗi mặc dù thực tế vẫn hoạt động bình thường.
3. Mối liên hệ giữa timing và xử lý lỗi
Timing và cơ chế xử lý lỗi trong PROFIBUS có mối quan hệ chặt chẽ với nhau. Bạn có thể thấy rõ điều này trong bài cách PROFIBUS xử lý lỗi truyền thông.
Nếu slot time quá ngắn, hệ thống sẽ phát sinh nhiều lỗi timeout giả. Nếu quá dài, việc phát hiện lỗi thật sẽ bị chậm. Tương tự, retry cũng làm tăng cycle time, ảnh hưởng đến toàn bộ hệ thống.
Điều này cho thấy việc cấu hình timing không chỉ là tối ưu hiệu năng mà còn là đảm bảo độ tin cậy.
4. Cách tối ưu timing trong hệ thống thực tế
Trong thực tế, kỹ sư hiếm khi cấu hình timing hoàn toàn thủ công, vì các phần mềm như TIA Portal hoặc Step7 đã tự động tính toán dựa trên cấu hình mạng.
Tuy nhiên, để hệ thống hoạt động tối ưu, bạn cần lưu ý:
- Giữ topology mạng đơn giản, hạn chế nhánh rẽ
- Chọn baudrate phù hợp với chiều dài cáp
- Tránh sử dụng quá nhiều thiết bị trên một segment
- Kiểm tra diagnostic khi cycle time tăng bất thường
Những nguyên tắc này sẽ giúp bạn giảm thiểu lỗi và đảm bảo hệ thống hoạt động ổn định trong thời gian dài.
Kết luận
Timing là một trong những yếu tố cốt lõi quyết định hiệu năng và độ ổn định của hệ thống PROFIBUS. Hiểu đúng các tham số như slot time, TTR và cycle time sẽ giúp bạn không chỉ thiết kế hệ thống tốt hơn mà còn xử lý sự cố nhanh chóng hơn.
Trong phần tiếp theo, chúng ta sẽ tiếp tục đi sâu hơn vào các yếu tố ảnh hưởng đến hiệu năng và cách tối ưu hệ thống PROFIBUS trong thực tế.
