Trong môi trường công nghiệp, nơi nhiễu điện từ và suy hao tín hiệu luôn tồn tại, việc đảm bảo dữ liệu truyền đi là chính xác tuyệt đối là yêu cầu bắt buộc. Đây chính là lý do vì sao PROFIBUS sử dụng các cơ chế kiểm tra lỗi như CRC và checksum trong từng telegram.

PROFIBUS sử dụng CRC như thế nào?

Nếu bạn đã theo dõi phần series PROFIBUS, đặc biệt là bài cấu trúc telegram, bạn sẽ thấy rằng mỗi frame dữ liệu đều có một trường kiểm tra lỗi ở cuối.

Trường này chính là yếu tố giúp hệ thống phát hiện các lỗi trong quá trình truyền, từ lỗi bit đơn lẻ cho đến lỗi toàn bộ frame.

1. CRC trong PROFIBUS là gì?

CRC (Cyclic Redundancy Check) là một phương pháp kiểm tra lỗi dựa trên phép toán đa thức. Khi gửi dữ liệu, thiết bị sẽ tính toán một giá trị CRC dựa trên toàn bộ nội dung telegram và gửi kèm theo.

Khi nhận dữ liệu, thiết bị phía bên kia sẽ thực hiện lại phép tính này. Nếu kết quả không trùng khớp, dữ liệu sẽ bị coi là lỗi và bị loại bỏ.

Tuy nhiên, trong PROFIBUS-DP, cơ chế thực tế thường được gọi là FCS (Frame Check Sequence), một dạng checksum được tối ưu cho tốc độ và độ tin cậy.

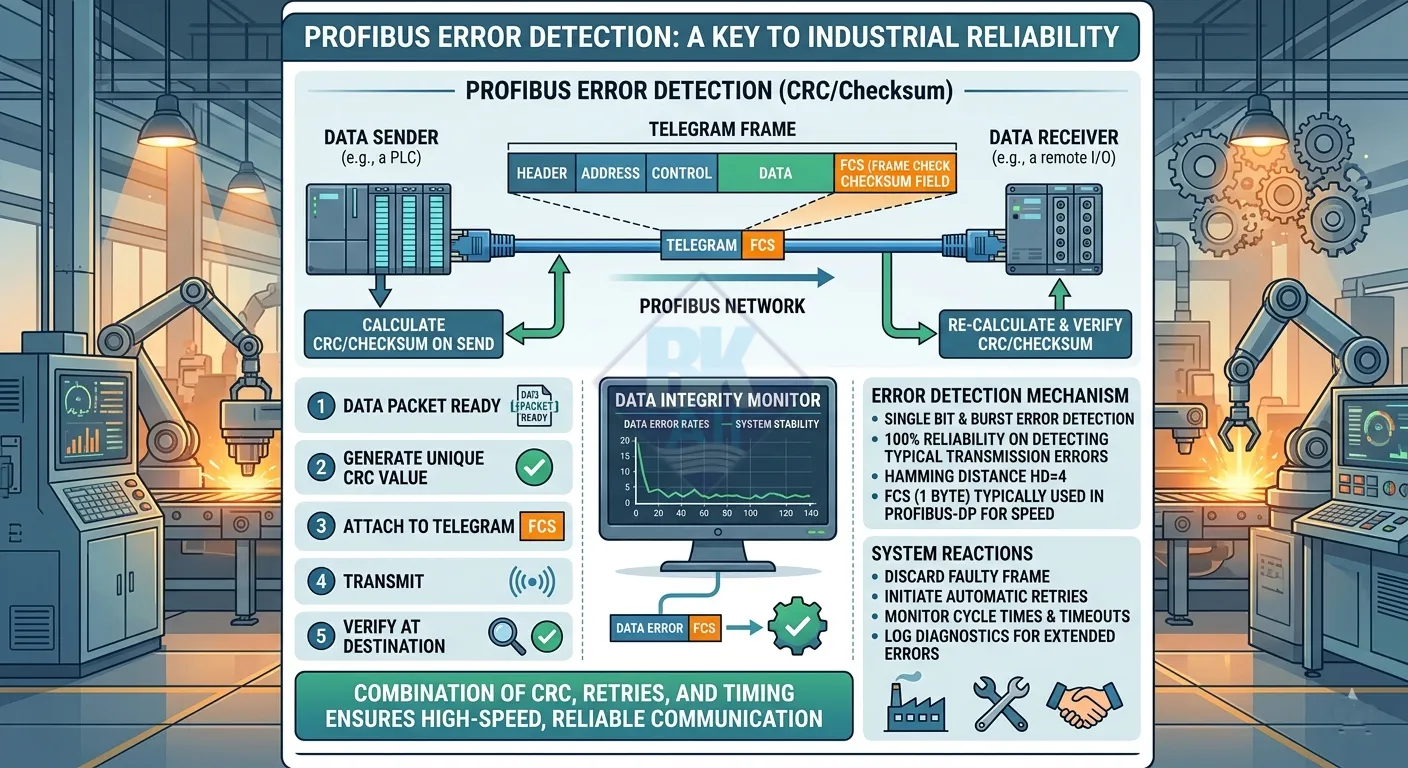

2. CRC/Checksum được đặt ở đâu trong telegram?

Trong cấu trúc telegram PROFIBUS, trường kiểm tra lỗi nằm ở cuối frame. Bạn có thể xem lại chi tiết trong bài cấu trúc frame PROFIBUS.

Toàn bộ các byte từ header đến data sẽ được sử dụng để tính toán giá trị này. Điều này đảm bảo rằng bất kỳ thay đổi nào trong dữ liệu đều có thể bị phát hiện.

3. PROFIBUS phát hiện lỗi như thế nào nhờ CRC?

Khi một telegram được truyền đi qua cáp RS-485, nó có thể bị ảnh hưởng bởi nhiễu hoặc suy hao tín hiệu. Điều này có thể làm thay đổi một hoặc nhiều bit trong dữ liệu.

Nhờ CRC hoặc checksum, chỉ cần một bit bị thay đổi, giá trị kiểm tra cũng sẽ khác. Khi đó, thiết bị nhận sẽ phát hiện lỗi ngay lập tức và bỏ qua frame đó.

Cơ chế này đóng vai trò nền tảng trong toàn bộ hệ thống xử lý lỗi, kết hợp với retry và timeout như đã phân tích trong bài xử lý lỗi PROFIBUS.

4. CRC có đủ để đảm bảo độ tin cậy không?

Mặc dù CRC là một cơ chế rất mạnh trong việc phát hiện lỗi, nhưng nó không tự sửa lỗi. Điều này có nghĩa là khi phát hiện lỗi, hệ thống vẫn cần các cơ chế khác để xử lý.

Trong PROFIBUS, CRC chỉ là bước đầu tiên. Sau đó, hệ thống sẽ:

- Bỏ frame lỗi
- Kích hoạt retry
- Theo dõi timeout
- Ghi nhận diagnostic nếu lỗi kéo dài

Sự kết hợp này tạo nên một hệ thống truyền thông vừa nhanh vừa đáng tin cậy.

5. Mối liên hệ giữa CRC và timing trong hệ thống

CRC không hoạt động độc lập mà có mối liên hệ chặt chẽ với timing của hệ thống. Khi xảy ra lỗi CRC, hệ thống cần thực hiện retry, điều này sẽ ảnh hưởng trực tiếp đến cycle time.

Bạn có thể tham khảo thêm trong bài timing trong PROFIBUS để hiểu rõ hơn mối quan hệ này.

Nếu lỗi CRC xảy ra thường xuyên, cycle time sẽ tăng lên, làm giảm hiệu năng hệ thống và có thể gây mất ổn định trong các ứng dụng real-time.

Kết luận

CRC là một trong những cơ chế quan trọng giúp PROFIBUS phát hiện lỗi dữ liệu một cách nhanh chóng và hiệu quả. Tuy nhiên, nó chỉ là một phần trong hệ thống xử lý lỗi tổng thể.

Hiểu rõ cách CRC hoạt động sẽ giúp bạn phân tích lỗi chính xác hơn và tối ưu hệ thống tốt hơn trong thực tế.
