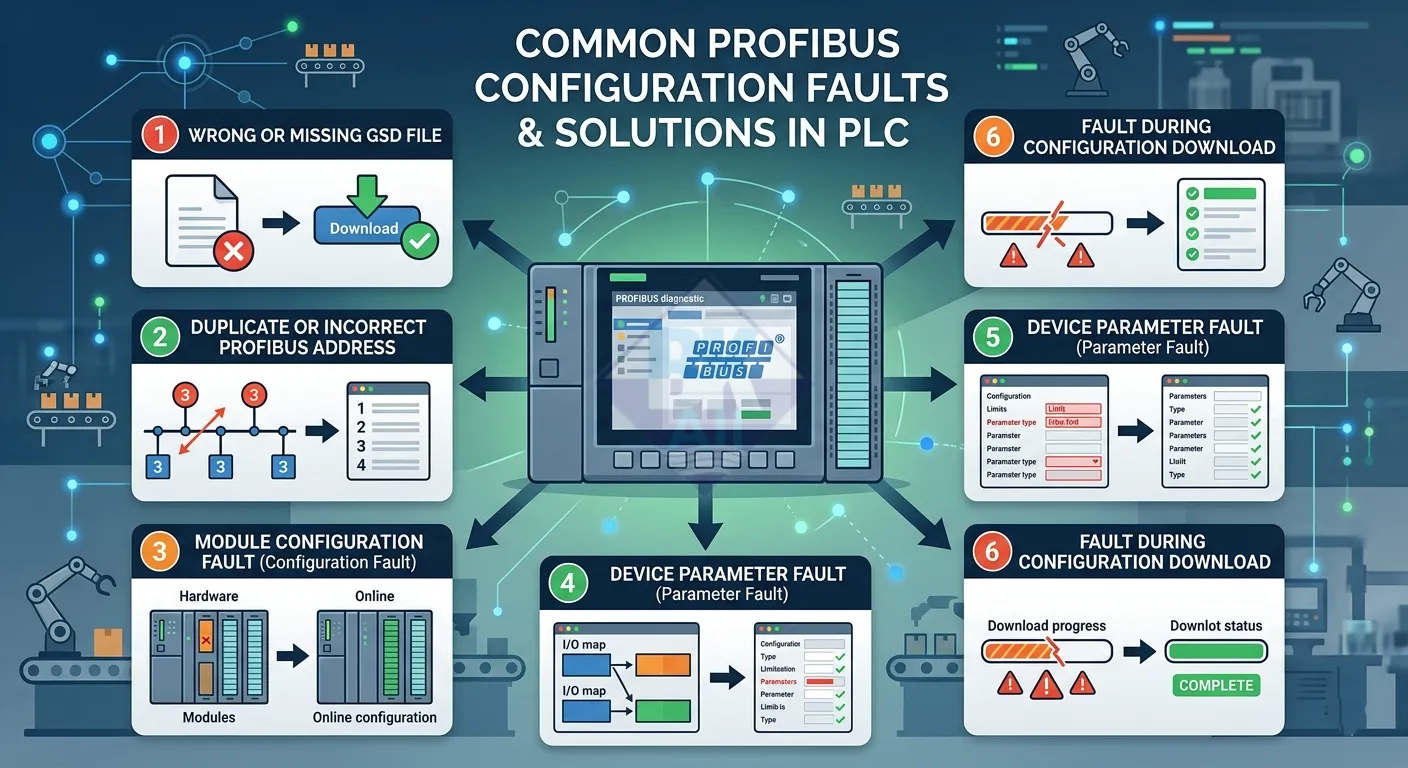

Các lỗi cấu hình PROFIBUS thường gặp trong PLC và cách khắc phục
Sau khi đã nắm được cách đọc diagnostic PROFIBUS trong PLC, bước tiếp theo là hiểu rõ các lỗi cấu hình thường gặp để xử lý nhanh khi hệ thống không hoạt động đúng.
Khác với lỗi phần cứng hoặc nhiễu tín hiệu, các lỗi trong bài này chủ yếu xuất phát từ quá trình cấu hình trong TIA Portal hoặc Step7 – và hoàn toàn có thể khắc phục trực tiếp trên phần mềm.
1. Tổng quan các nhóm lỗi cấu hình PROFIBUS
Trong thực tế, lỗi PROFIBUS thường được chia thành nhiều lớp khác nhau, trong đó lỗi cấu hình nằm ở các lớp:
- Addressing (địa chỉ)
- Configuration (cấu hình module)
- Parameterization (tham số)
- Application (mapping dữ liệu)
Các lỗi này thường xảy ra trong giai đoạn commissioning và là nguyên nhân chính khiến hệ thống không thể RUN ngay từ đầu.
2. Lỗi sai hoặc thiếu file GSD
Biểu hiện
- Không thấy thiết bị trong Hardware Catalog
- Thiết bị hiển thị sai loại
- Không download được cấu hình
Nguyên nhân
- Chưa import GSD
- Dùng sai version GSD
- File GSD không tương thích
Cách khắc phục
- Import lại đúng file GSD
- Kiểm tra model thiết bị
- Restart TIA Portal nếu cần
File GSD là điều kiện bắt buộc để PLC nhận diện thiết bị và cấu hình đúng dữ liệu.
→ Xem chi tiết tại: file GSD PROFIBUS là gì
3. Lỗi trùng hoặc sai địa chỉ PROFIBUS
Biểu hiện
- Slave không phản hồi
- Lỗi “Station not responding”
- Nhiều thiết bị cùng báo lỗi
Nguyên nhân
- Trùng địa chỉ giữa các thiết bị
- Địa chỉ PLC khác với thiết bị thực
Cách khắc phục
- Kiểm tra địa chỉ từng thiết bị
- Đảm bảo mỗi node là duy nhất
Trùng địa chỉ là một trong những lỗi cấu hình phổ biến nhất trong mạng PROFIBUS.
4. Lỗi cấu hình module (Configuration Fault)
Biểu hiện
- PLC báo lỗi configuration fault
- Slave có dấu đỏ trong TIA Portal
Nguyên nhân
- Chọn sai module I/O
- Sai thứ tự module
- Cấu hình không khớp thiết bị thực
Cách khắc phục
- Kiểm tra lại cấu hình module
- So sánh với tài liệu thiết bị
Lỗi này thường xảy ra khi cấu hình không khớp với dữ liệu định nghĩa trong GSD hoặc phần cứng thực tế.
→ Xem lại: cách cấu hình slave PROFIBUS
5. Lỗi mapping I/O không đúng
Biểu hiện
- Dữ liệu đọc sai
- PLC chạy nhưng thiết bị không phản ứng
Nguyên nhân
- Sai địa chỉ I/O
- Sai kích thước dữ liệu
- Không đảm bảo consistency
Cách khắc phục
- Kiểm tra lại vùng nhớ I/O
- Đồng bộ giữa cấu hình và chương trình
Đây là lỗi thuộc lớp application – dữ liệu vẫn truyền nhưng không sử dụng đúng.
→ Xem chi tiết: mapping I/O PROFIBUS
6. Lỗi tham số thiết bị (Parameter Fault)
Biểu hiện
- Thiết bị không chấp nhận cấu hình
- Lỗi parameter fault trong diagnostic
Nguyên nhân
- Thiết lập tham số sai
- Không tương thích giữa PLC và thiết bị
Cách khắc phục
- Kiểm tra parameter trong TIA Portal
- Đối chiếu manual thiết bị
Một số thiết bị (biến tần, drive) yêu cầu tham số rất chặt chẽ, nếu sai sẽ không cho phép RUN.
7. Lỗi khi download cấu hình
Biểu hiện
- Download thất bại
- PLC không RUN
Nguyên nhân
- Thiếu GSD
- Chưa gán địa chỉ slave
- Không đồng bộ cấu hình
Cách khắc phục
- Compile lại project
- Kiểm tra cấu hình slave
Một số lỗi download liên quan đến việc thiếu GSD hoặc chưa gán đúng địa chỉ logic cho slave.
→ Xem lại: download và RUN hệ thống
8. Khi nào lỗi không còn là lỗi cấu hình?
Nếu bạn đã kiểm tra:
- GSD đúng
- Địa chỉ đúng
- Module đúng
- Mapping đúng
Nhưng hệ thống vẫn lỗi, thì nguyên nhân rất có thể nằm ở:
- Cáp PROFIBUS
- Termination
- Nhiễu tín hiệu (EMI)
Thực tế cho thấy phần lớn lỗi PROFIBUS xảy ra ở lớp vật lý (cáp, kết nối) chứ không phải cấu hình.
→ Xem chi tiết tại: xử lý lỗi PROFIBUS ngoài hiện trường
9. Kết luận
Các lỗi cấu hình PROFIBUS thường xuất hiện trong giai đoạn triển khai và có thể được xử lý nhanh nếu hiểu rõ nguyên nhân. Việc phân biệt đúng giữa lỗi cấu hình và lỗi thực tế sẽ giúp tiết kiệm rất nhiều thời gian troubleshooting.
Khi đã loại trừ toàn bộ lỗi cấu hình, bước tiếp theo là kiểm tra hệ thống thực tế để tìm nguyên nhân ở lớp vật lý hoặc môi trường vận hành.
