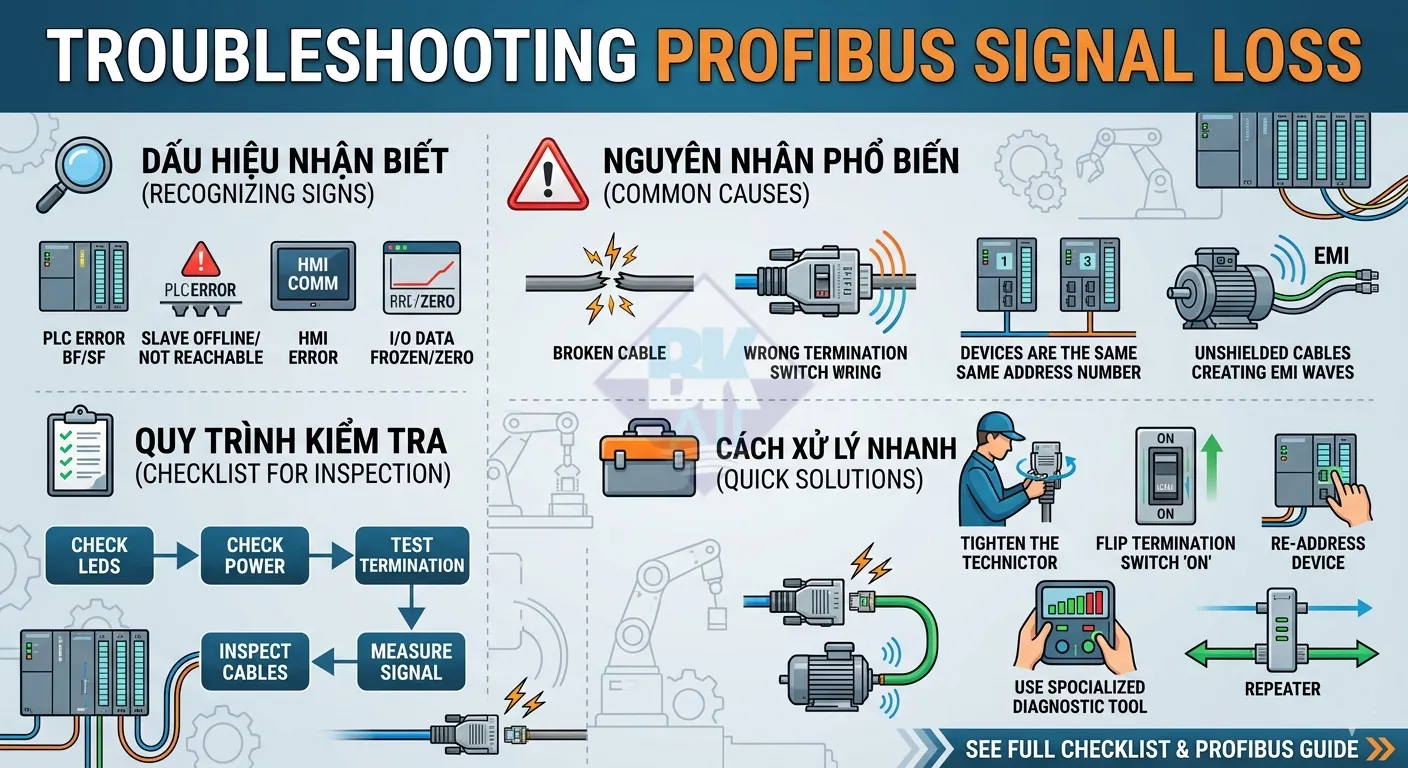

Lỗi PROFIBUS mất tín hiệu – Nguyên nhân & cách xử lý nhanh tại hiện trường
Trong quá trình vận hành hệ thống, lỗi PROFIBUS mất tín hiệu là một trong những sự cố phổ biến nhất tại hiện trường. Khi xảy ra lỗi này, PLC không thể giao tiếp với slave, dẫn đến dừng hệ thống hoặc mất dữ liệu điều khiển.
Bài viết này sẽ giúp bạn nhận biết nhanh dấu hiệu, xác định nguyên nhân và đưa ra phương án xử lý hiệu quả, đồng thời liên kết tới các bài chuyên sâu trong Checklist xử lý lỗi PROFIBUS và trang PROFIBUS tổng thể.
1. Dấu hiệu nhận biết lỗi PROFIBUS mất tín hiệu
Trong thực tế vận hành, lỗi mất tín hiệu PROFIBUS thường không xuất hiện dưới dạng một cảnh báo duy nhất mà là sự kết hợp của nhiều dấu hiệu khác nhau trên PLC, HMI và thiết bị hiện trường. Việc nhận biết đúng và nhanh các dấu hiệu này giúp kỹ sư khoanh vùng nguyên nhân và xử lý sự cố hiệu quả hơn.
1.1 PLC báo lỗi BF (Bus Fault) hoặc SF (System Fault)
Đây là dấu hiệu phổ biến và dễ nhận biết nhất. Khi đèn BF (Bus Fault) sáng hoặc nhấp nháy, điều đó cho thấy PLC đang gặp vấn đề trong giao tiếp mạng PROFIBUS, cụ thể là không thể trao đổi dữ liệu với một hoặc nhiều slave.
Trong khi đó, đèn SF (System Fault) thường phản ánh lỗi hệ thống tổng thể, có thể liên quan đến cấu hình sai, lỗi phần cứng hoặc lỗi truyền thông kéo dài. Nếu BF và SF cùng xuất hiện, khả năng cao sự cố đến từ lớp vật lý hoặc cấu hình mạng.
1.2 Slave không phản hồi hoặc mất kết nối hoàn toàn
Khi PROFIBUS mất tín hiệu, một hoặc nhiều slave sẽ không còn phản hồi với master. Trên phần mềm cấu hình (như TIA Portal hoặc STEP7), thiết bị có thể hiển thị trạng thái offline, not reachable hoặc bị đánh dấu lỗi.
Trong một số trường hợp, toàn bộ mạng PROFIBUS có thể “đóng băng” nếu lỗi xảy ra tại vị trí quan trọng như đầu bus hoặc repeater, khiến tất cả slave phía sau mất kết nối.
1.3 HMI hiển thị lỗi truyền thông
HMI thường là nơi phản ánh rõ nhất tình trạng mất tín hiệu. Các cảnh báo phổ biến bao gồm:
- Mất kết nối PLC
- Lỗi truyền thông thiết bị
- Tag không cập nhật (communication error)
Nếu HMI không nhận được dữ liệu từ PLC hoặc PLC không nhận được dữ liệu từ slave, toàn bộ giao diện giám sát có thể bị “đứng”, gây khó khăn trong việc vận hành.
1.4 Dữ liệu I/O không cập nhật hoặc bị “đóng băng”
Một dấu hiệu quan trọng khác là dữ liệu I/O từ các thiết bị PROFIBUS không còn thay đổi theo thời gian thực. Các giá trị đọc về PLC có thể:
- Giữ nguyên giá trị cũ (freeze)
- Về giá trị mặc định (0 hoặc fail-safe)
- Biến mất hoàn toàn khỏi vùng nhớ
Điều này đặc biệt nguy hiểm trong các hệ thống điều khiển, vì PLC có thể đưa ra quyết định sai do dữ liệu đầu vào không còn chính xác.
Để hiểu chi tiết cách đọc và phân tích các mã lỗi trên PLC Siemens, bạn có thể tham khảo bài viết: Diagnostic PROFIBUS trên PLC Siemens.
2. Nguyên nhân phổ biến gây mất tín hiệu PROFIBUS
Lỗi mất tín hiệu PROFIBUS thường xuất phát từ nhiều nguyên nhân khác nhau, nhưng phần lớn tập trung vào lớp vật lý (physical layer) và cấu hình truyền thông. Việc phân loại đúng nguyên nhân giúp rút ngắn đáng kể thời gian xử lý sự cố tại hiện trường.
2.1 Đứt cáp hoặc tiếp xúc kém
Đây là nguyên nhân phổ biến nhất trong các hệ thống PROFIBUS ngoài hiện trường. Cáp có thể bị đứt ngầm do tác động cơ học (kẹt tủ, rung động, chuột cắn), hoặc đầu nối bị lỏng, oxy hóa theo thời gian.
Một số trường hợp thường gặp:
- Đầu connector DB9 không siết chặt hoặc bị lệch chân
- Lõi dây A/B bị tuột hoặc đấu sai cực
- Lớp shielding bị đứt, mất khả năng chống nhiễu
Khi xảy ra lỗi này, tín hiệu sẽ bị gián đoạn tại một điểm, khiến toàn bộ các slave phía sau không còn giao tiếp được với PLC.
2.2 Sai termination (điện trở cuối)
PROFIBUS sử dụng topology dạng bus, do đó bắt buộc phải có điện trở cuối (termination) ở hai đầu mạng để đảm bảo tín hiệu ổn định. Nếu termination bị cấu hình sai, tín hiệu sẽ bị phản xạ trên đường truyền, gây nhiễu và lỗi truyền thông.
Các lỗi thường gặp:
- Không bật termination ở một hoặc cả hai đầu bus
- Bật termination ở thiết bị nằm giữa mạng
- Thiết bị cuối bị mất nguồn nhưng termination vẫn bật → mất bias tín hiệu
Bạn có thể xem chi tiết nguyên lý và cách cấu hình tại: Termination PROFIBUS.
2.3 Trùng địa chỉ slave
Trong mạng PROFIBUS, mỗi slave phải có một địa chỉ duy nhất. Nếu hai thiết bị cùng sử dụng một địa chỉ, master sẽ không thể phân biệt và giao tiếp chính xác, dẫn đến lỗi bus.
Hiện tượng thường thấy:
- Một số slave mất kết nối ngẫu nhiên
- Mạng hoạt động không ổn định, lúc được lúc mất
- PLC báo lỗi nhưng khó xác định vị trí chính xác
Tham khảo bài phân tích chi tiết: Lỗi trùng địa chỉ PROFIBUS.
2.4 Sai baudrate
Tất cả thiết bị trong mạng PROFIBUS phải hoạt động cùng một baudrate. Nếu một thiết bị cấu hình sai tốc độ truyền, nó sẽ không thể tham gia vào chu kỳ truyền thông, gây lỗi toàn mạng.
Ngoài ra, việc chọn baudrate không phù hợp với chiều dài cáp cũng có thể gây suy hao tín hiệu, đặc biệt trong các hệ thống có khoảng cách lớn.
Xem thêm mối quan hệ giữa tốc độ và khoảng cách tại: Baudrate và khoảng cách PROFIBUS.
2.5 Nhiễu EMI hoặc lỗi nối đất (ground loop)
Trong môi trường công nghiệp, nhiễu điện từ (EMI) từ biến tần, động cơ hoặc cáp nguồn có thể ảnh hưởng nghiêm trọng đến tín hiệu PROFIBUS. Nếu hệ thống không được shielding và nối đất đúng cách, tín hiệu sẽ bị méo hoặc suy giảm.
Các lỗi điển hình:
- Không nối đất lớp shielding của cáp
- Nối đất nhiều điểm gây vòng lặp (ground loop)
- Đi cáp PROFIBUS song song với cáp động lực
Đây là nguyên nhân gây lỗi khó phát hiện nhất vì hệ thống có thể vẫn hoạt động nhưng không ổn định. Xem chi tiết tại: EMI và shielding PROFIBUS.
3. Quy trình kiểm tra nhanh tại hiện trường
- Kiểm tra LED trên PLC và slave (BF, SF)
- Kiểm tra nguồn cấp cho thiết bị
- Kiểm tra kết nối cáp và đầu nối
- Kiểm tra termination hai đầu bus
- Đo tín hiệu bằng tool chuẩn đoán
Xem thêm checklist đầy đủ tại: Checklist xử lý lỗi PROFIBUS.
4. Cách xử lý hiệu quả
- Thay thế hoặc siết lại đầu nối cáp
- Bật đúng termination ở hai đầu
- Đảm bảo mỗi slave có địa chỉ duy nhất
- Đồng bộ baudrate toàn hệ thống
- Sử dụng repeater nếu mạng quá dài
Tham khảo thêm về repeater tại: Repeater PROFIBUS.
5. Kết luận
Lỗi PROFIBUS mất tín hiệu thường xuất phát từ các vấn đề vật lý như cáp, termination hoặc nhiễu. Việc nắm rõ nguyên nhân và quy trình kiểm tra sẽ giúp kỹ sư xử lý nhanh chóng, giảm thời gian downtime.
Để hiểu tổng thể hơn, bạn nên đọc toàn bộ series tại Hub PROFIBUS.
