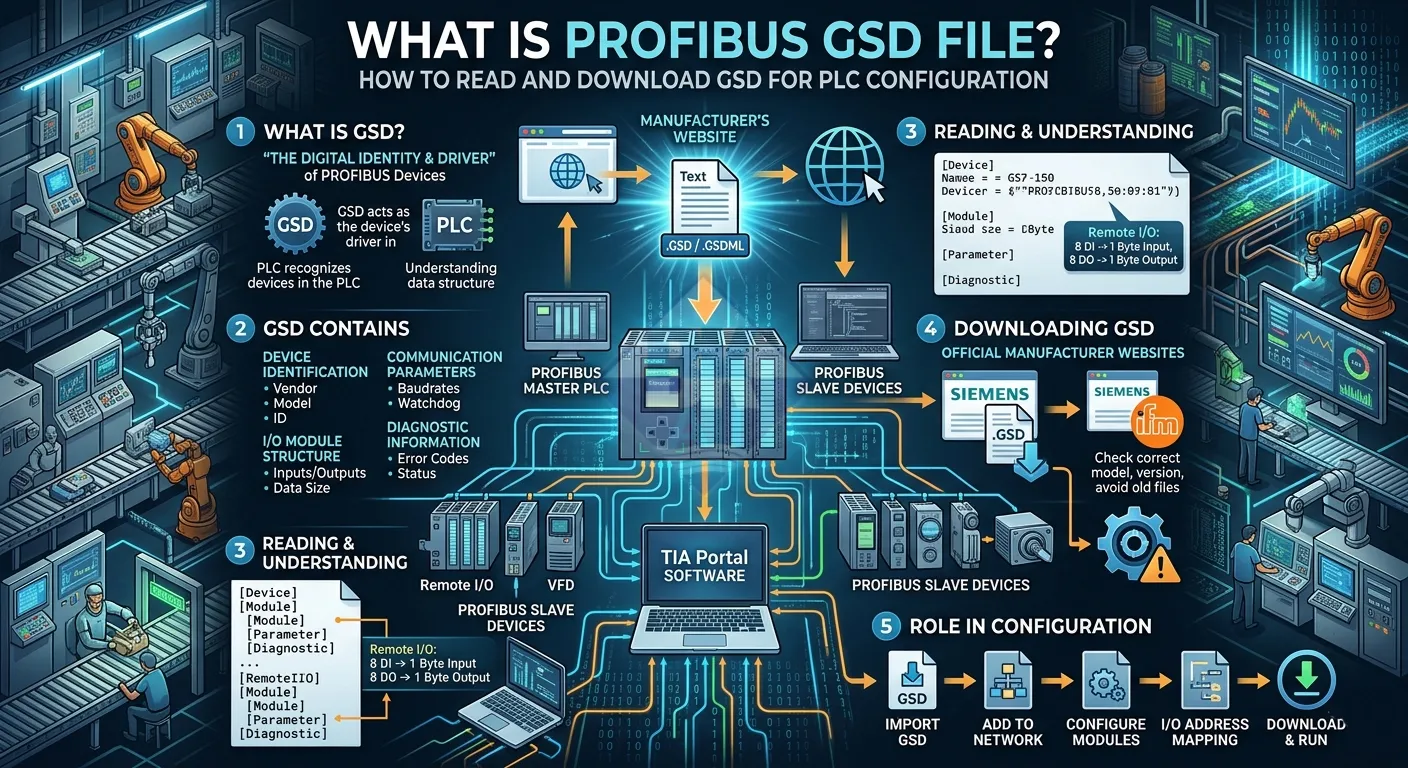

File GSD PROFIBUS là gì? Cách đọc và tải GSD để cấu hình PLC
Khi triển khai hệ thống PROFIBUS trong thực tế, một trong những yếu tố quan trọng nhưng thường bị xem nhẹ chính là file GSD. Đây là thành phần giúp PLC nhận diện chính xác thiết bị và cấu hình truyền thông đúng chuẩn.
Trong quá trình cấu hình PROFIBUS trong PLC, việc hiểu và sử dụng đúng file GSD sẽ giúp giảm đáng kể lỗi cấu hình và rút ngắn thời gian triển khai.
1. File GSD PROFIBUS là gì?
GSD (General Station Description) là file mô tả tiêu chuẩn do nhà sản xuất cung cấp, chứa toàn bộ thông tin cần thiết để PLC (master) có thể giao tiếp với thiết bị PROFIBUS (slave).
Có thể hiểu đơn giản: GSD chính là “driver” của thiết bị PROFIBUS trong PLC.
Trong mô hình Master-Slave PROFIBUS, PLC cần file GSD để:
- Nhận diện thiết bị trong mạng
- Hiểu cấu trúc dữ liệu truyền thông
- Cấu hình module I/O
- Thiết lập thông số hoạt động
Nếu không có GSD, thiết bị sẽ không thể được thêm vào cấu hình phần cứng của PLC.
2. File GSD chứa những thông tin gì?
File GSD không chỉ đơn giản là thông tin nhận diện, mà còn bao gồm đầy đủ tham số kỹ thuật phục vụ cấu hình và vận hành hệ thống.
2.1 Thông tin định danh thiết bị
- Vendor Name (hãng sản xuất)
- Model Name (tên thiết bị)
- Vendor ID và Device ID
Các thông tin này giúp PLC phân biệt chính xác thiết bị trong hệ thống PROFIBUS.
2.2 Thông số truyền thông
- Các baudrate hỗ trợ (từ 9.6 kbps đến 12 Mbps)
- Thời gian đáp ứng (cycle time)
- Watchdog time
Những thông số này ảnh hưởng trực tiếp đến hiệu năng truyền thông và độ ổn định của hệ thống (xem thêm về thời gian đáp ứng PROFIBUS).
2.3 Cấu trúc module I/O
Đây là phần quan trọng nhất trong file GSD:
- Danh sách module có thể cấu hình
- Kích thước dữ liệu (byte/word)
- Loại dữ liệu (input/output)
Thông tin này được sử dụng trực tiếp trong quá trình ánh xạ dữ liệu vào PLC.
2.4 Thông tin chẩn đoán
- Mã lỗi thiết bị
- Trạng thái hoạt động
- Cảnh báo hệ thống
Đây là cơ sở để phân tích lỗi khi hệ thống gặp sự cố (liên quan đến xử lý lỗi PROFIBUS ngoài hiện trường).
3. Cách đọc và hiểu file GSD
File GSD thường ở dạng text (.gsd hoặc .gsdml), có thể mở bằng Notepad. Tuy nhiên, để hiểu đúng cần nắm được cấu trúc logic của file.
3.1 Các phần chính trong file GSD
- [Device] – thông tin thiết bị
- [Module] – cấu hình module I/O
- [Parameter] – tham số cấu hình
- [Diagnostic] – thông tin lỗi
3.2 Ví dụ thực tế
Một thiết bị Remote I/O có thể có cấu hình:
- 8 Digital Input → 1 byte input
- 8 Digital Output → 1 byte output
PLC sẽ sử dụng thông tin này để ánh xạ dữ liệu vào vùng nhớ tương ứng trong quá trình cấu hình.
4. Tải file GSD ở đâu?
File GSD luôn được cung cấp bởi nhà sản xuất thiết bị. Một số nguồn phổ biến:
- Website chính thức của hãng (Siemens, IFM, Pepperl+Fuchs, Balluff...)
- Tài liệu hoặc CD đi kèm thiết bị
- Thư viện tích hợp trong phần mềm TIA Portal
Một số lưu ý quan trọng:
- Luôn chọn đúng file GSD theo model thiết bị
- Kiểm tra phiên bản tương thích với PLC
- Tránh sử dụng file cũ gây lỗi cấu hình
5. Vai trò của GSD trong quá trình cấu hình PROFIBUS
File GSD là bước khởi đầu trong toàn bộ quy trình cấu hình hệ thống:
- Import file GSD vào phần mềm
- Thêm thiết bị vào network
- Cấu hình module
- Ánh xạ dữ liệu I/O
- Download và vận hành hệ thống
Việc hiểu rõ GSD sẽ giúp toàn bộ quá trình này diễn ra chính xác và hiệu quả hơn.
6. Kết luận
File GSD đóng vai trò nền tảng trong việc cấu hình và vận hành hệ thống PROFIBUS. Nắm vững cách đọc và sử dụng GSD sẽ giúp kỹ sư triển khai hệ thống nhanh hơn, đồng thời hạn chế lỗi trong quá trình vận hành.
Ở phần tiếp theo, chúng ta sẽ đi vào bước thực tế: import file GSD vào TIA Portal và xử lý các lỗi thường gặp.
