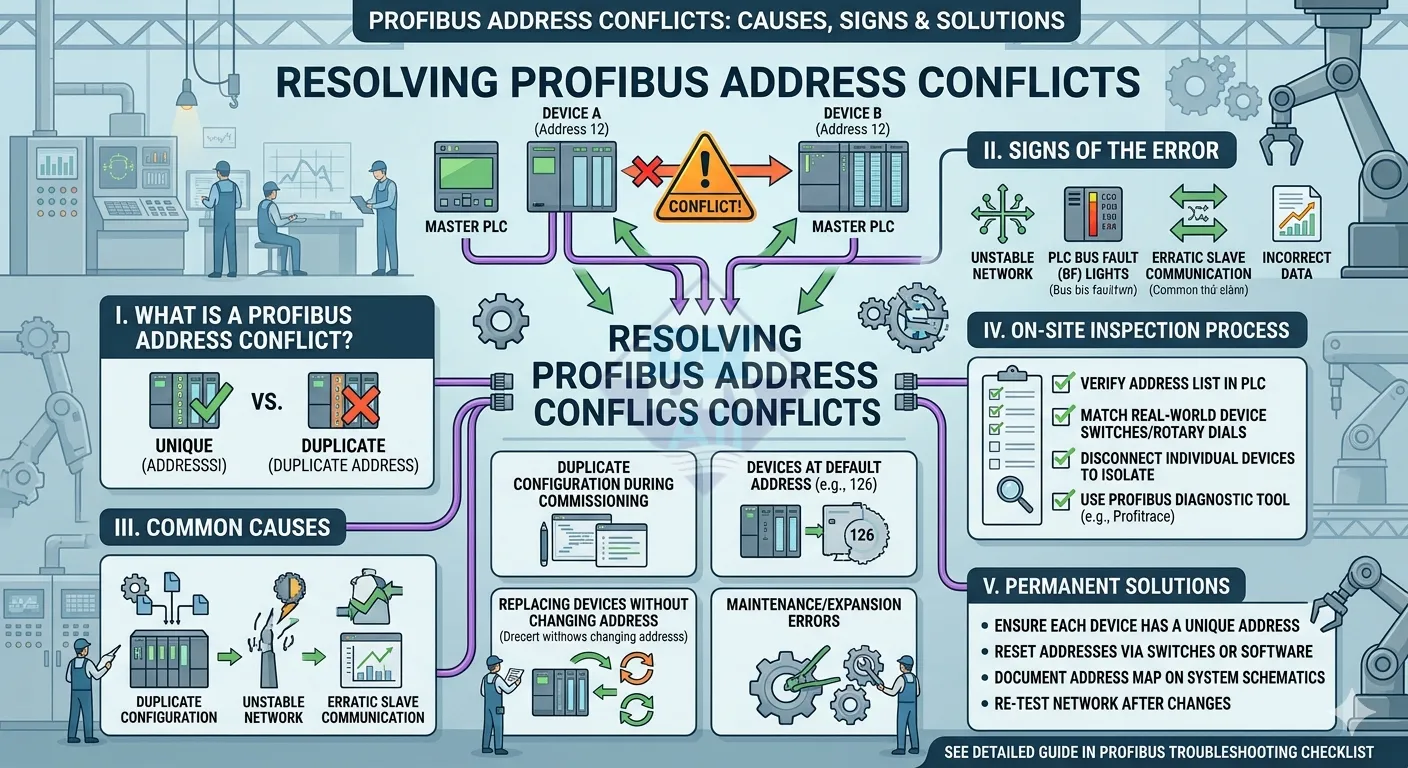

Lỗi trùng địa chỉ PROFIBUS – Nguyên nhân, dấu hiệu & cách xử lý triệt để

Trong hệ thống PROFIBUS, mỗi thiết bị (slave) bắt buộc phải có một địa chỉ duy nhất. Khi xảy ra lỗi trùng địa chỉ PROFIBUS, toàn bộ quá trình truyền thông có thể bị gián đoạn hoặc hoạt động không ổn định, gây khó khăn lớn trong việc vận hành và chẩn đoán lỗi.

Bài viết này thuộc Checklist xử lý lỗi PROFIBUS ngoài hiện trường, giúp bạn hiểu rõ bản chất lỗi, cách nhận biết và quy trình xử lý hiệu quả.

1. Lỗi trùng địa chỉ PROFIBUS là gì?

Trong mạng PROFIBUS, mỗi thiết bị được gán một địa chỉ (thường từ 1–125). Master sẽ sử dụng địa chỉ này để gửi và nhận dữ liệu với từng slave.

Nếu hai hoặc nhiều thiết bị sử dụng cùng một địa chỉ, master sẽ không thể phân biệt được thiết bị nào đang phản hồi, dẫn đến xung đột dữ liệu và lỗi truyền thông. Đây là một trong những nguyên nhân gây lỗi bus nghiêm trọng nhất trong PROFIBUS.

2. Dấu hiệu nhận biết lỗi trùng địa chỉ

2.1 Mạng PROFIBUS hoạt động không ổn định

Hệ thống có thể chạy bình thường trong một khoảng thời gian, sau đó xuất hiện lỗi ngẫu nhiên. Các slave có thể lúc online, lúc offline mà không rõ nguyên nhân.

2.2 PLC báo lỗi Bus Fault (BF)

PLC có thể báo lỗi BF nhưng không xác định rõ thiết bị nào gây lỗi, do master nhận được phản hồi không nhất quán từ các thiết bị có cùng địa chỉ.

2.3 Slave bị mất kết nối hoặc chập chờn

Một hoặc nhiều thiết bị có thể:

• Mất kết nối hoàn toàn
• Xuất hiện rồi biến mất trên mạng
• Không vào trạng thái Data Exchange

2.4 Dữ liệu truyền thông sai hoặc không ổn định

Do nhiều thiết bị cùng phản hồi một địa chỉ, dữ liệu nhận về PLC có thể bị sai lệch, nhảy giá trị hoặc không đồng nhất.

3. Nguyên nhân gây trùng địa chỉ PROFIBUS

Lỗi trùng địa chỉ PROFIBUS thường không phải do một nguyên nhân duy nhất mà xuất phát từ nhiều tình huống thực tế trong quá trình triển khai, vận hành và bảo trì hệ thống. Điểm chung của các nguyên nhân này là thiếu kiểm soát đồng bộ giữa cấu hình phần mềm (PLC) và địa chỉ thực tế trên thiết bị.

3.1 Cấu hình địa chỉ trùng lặp khi commissioning

Trong giai đoạn commissioning (chạy thử và cấu hình ban đầu), hệ thống thường có nhiều thiết bị cùng loại như remote I/O, biến tần hoặc module mở rộng. Việc cấu hình nhanh hoặc copy project có thể dẫn đến tình trạng nhiều thiết bị được gán cùng một địa chỉ mà không được kiểm tra lại.

Một số tình huống điển hình:

• Copy cấu hình từ một slave sang nhiều slave khác nhưng quên đổi địa chỉ
• Nhiều kỹ sư cùng cấu hình song song nhưng không có bảng quản lý địa chỉ chung
• Import file cấu hình nhưng không kiểm tra mapping địa chỉ thực tế

Lỗi này đặc biệt nguy hiểm vì có thể không xuất hiện ngay, mà chỉ xảy ra khi tất cả thiết bị cùng tham gia truyền thông, gây khó khăn trong việc truy vết.

3.2 Thay thế thiết bị nhưng không đổi địa chỉ

Trong quá trình vận hành, việc thay thế thiết bị hỏng là rất phổ biến. Tuy nhiên, nếu kỹ sư không kiểm tra hoặc cấu hình lại địa chỉ trên thiết bị mới, rất dễ xảy ra trùng địa chỉ với các thiết bị đang hoạt động.

Các lỗi thực tế thường gặp:

• Thiết bị mới giữ nguyên địa chỉ mặc định từ nhà sản xuất
• DIP switch/rotary switch không được set đúng theo sơ đồ hệ thống
• Thay nhầm thiết bị sang vị trí khác nhưng không đổi địa chỉ

Trong nhiều trường hợp, lỗi chỉ xuất hiện sau khi đưa thiết bị vào RUN, khiến hệ thống đang chạy ổn định đột ngột bị lỗi.

3.3 Thiết bị chưa cấu hình (default address)

Nhiều thiết bị PROFIBUS khi xuất xưởng hoặc sau khi reset sẽ sử dụng địa chỉ mặc định (thường là 126 hoặc 0 tùy hãng). Nếu nhiều thiết bị cùng ở trạng thái này và được kết nối vào mạng, sẽ xảy ra xung đột địa chỉ ngay lập tức.

Tình huống thường gặp:

• Đấu nối hàng loạt thiết bị mới nhưng chưa cấu hình địa chỉ
• Thiết bị bị reset về mặc định sau bảo trì hoặc lỗi nguồn
• Sử dụng thiết bị demo/test đưa vào hệ thống thực tế

Điểm nguy hiểm là các thiết bị này thường không hiển thị lỗi rõ ràng, nhưng lại làm toàn bộ bus hoạt động không ổn định.

3.4 Lỗi thao tác khi bảo trì hoặc mở rộng hệ thống

Trong quá trình bảo trì hoặc nâng cấp hệ thống, việc thêm mới hoặc di chuyển thiết bị có thể gây trùng địa chỉ nếu không kiểm soát tốt.

Các lỗi phổ biến:

• Thêm slave mới nhưng không kiểm tra dải địa chỉ đã sử dụng
• Di chuyển thiết bị sang vị trí khác nhưng giữ nguyên địa chỉ
• Không cập nhật tài liệu (drawing, network list) sau khi thay đổi

Đây là nguyên nhân rất thường gặp trong các nhà máy đã vận hành lâu năm, khi hệ thống bị thay đổi nhiều lần nhưng không có quản lý cấu hình tập trung.

3.5 Thiếu quy chuẩn quản lý địa chỉ trong hệ thống

Một nguyên nhân gốc rễ nhưng thường bị bỏ qua là không có quy chuẩn đặt địa chỉ ngay từ đầu. Khi hệ thống mở rộng, việc thiếu quy hoạch địa chỉ sẽ dẫn đến trùng lặp là điều khó tránh khỏi.

Giải pháp là cần xây dựng:

• Bảng phân bổ địa chỉ (address mapping)
• Quy tắc đặt địa chỉ theo khu vực hoặc loại thiết bị
• Tài liệu quản lý cấu hình cập nhật liên tục

Theo nguyên lý truyền thông PROFIBUS, mỗi thiết bị phải có địa chỉ duy nhất trên bus. Nếu trùng địa chỉ, master sẽ nhận phản hồi không xác định, gây xung đột và có thể làm gián đoạn toàn bộ hệ thống.

4. Cách kiểm tra lỗi trùng địa chỉ tại hiện trường

1. Kiểm tra danh sách địa chỉ trong PLC (TIA Portal / STEP7)
2. Đối chiếu với địa chỉ thực tế trên thiết bị (DIP switch / rotary)
3. Ngắt từng thiết bị để xác định thiết bị gây lỗi
4. Sử dụng tool chuẩn đoán PROFIBUS (ProfiTrace)

Bạn có thể tham khảo thêm bài: Lỗi PROFIBUS mất tín hiệu để hiểu mối liên hệ giữa các lỗi.

5. Cách xử lý triệt để

• Đảm bảo mỗi thiết bị có địa chỉ duy nhất
• Thiết lập lại địa chỉ bằng DIP switch hoặc phần mềm
• Ghi chú và quản lý địa chỉ trong sơ đồ hệ thống
• Kiểm tra lại toàn bộ mạng sau khi thay đổi

6. Kết luận

Lỗi trùng địa chỉ PROFIBUS là lỗi cấu hình phổ biến nhưng có thể gây hậu quả nghiêm trọng nếu không phát hiện sớm. Việc kiểm soát địa chỉ chặt chẽ và tuân thủ quy trình kiểm tra sẽ giúp hệ thống hoạt động ổn định và tin cậy.
