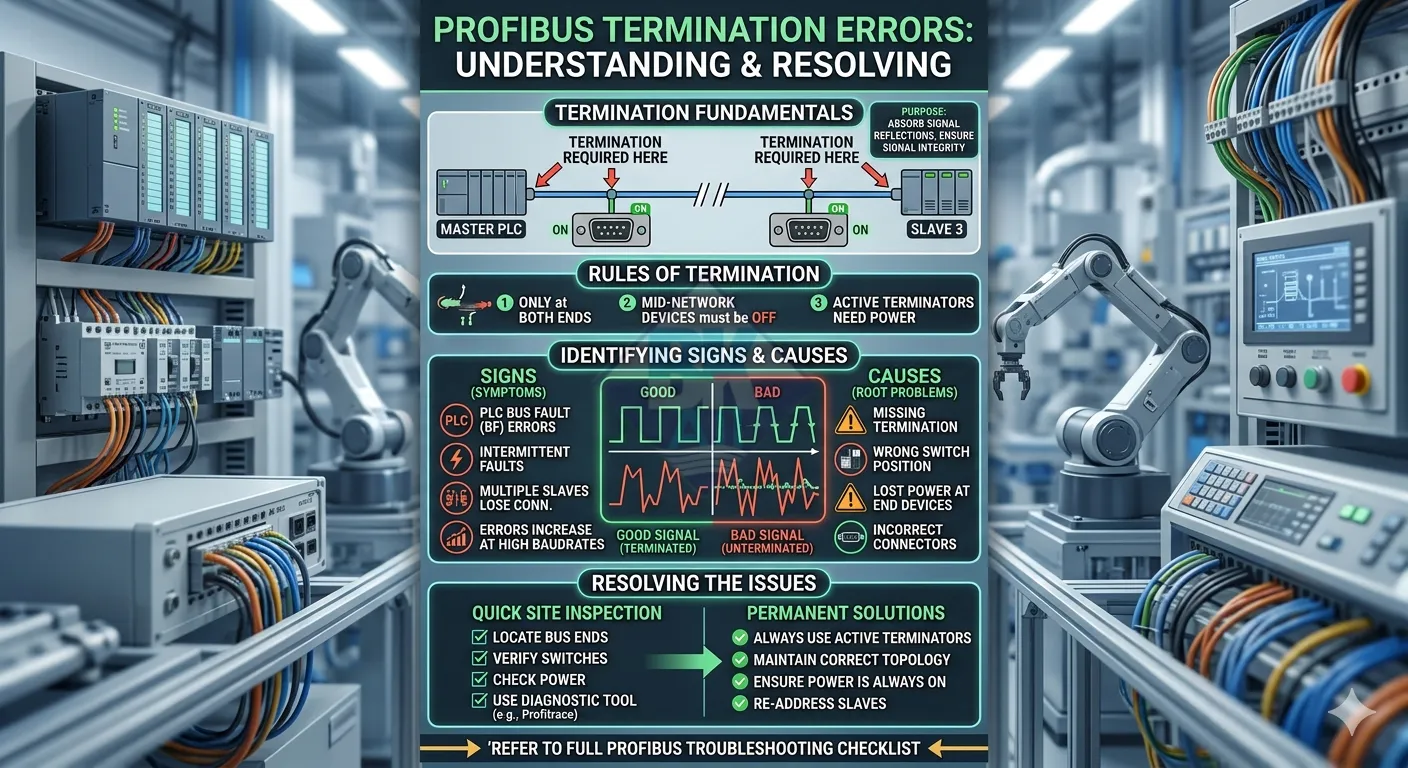

Lỗi termination PROFIBUS – Nguyên nhân, dấu hiệu & cách xử lý triệt để
Trong hệ thống PROFIBUS, termination (điện trở cuối) là yếu tố quan trọng quyết định độ ổn định của tín hiệu truyền thông. Chỉ cần cấu hình sai termination tại một điểm, toàn bộ mạng có thể hoạt động chập chờn hoặc mất tín hiệu hoàn toàn.
Bài viết này thuộc Checklist xử lý lỗi PROFIBUS ngoài hiện trường, giúp bạn hiểu rõ bản chất termination và cách xử lý lỗi nhanh tại hiện trường.
1. Termination PROFIBUS là gì?
PROFIBUS sử dụng chuẩn truyền thông RS-485 với topology dạng bus tuyến tính. Do đó, tín hiệu truyền trên cáp có thể bị phản xạ tại hai đầu đường truyền nếu không được “kết thúc” đúng cách.
Termination chính là mạng điện trở được đặt tại hai đầu bus nhằm đảm bảo tín hiệu ổn định. Để hiểu rõ nguyên lý và cách đấu đúng, bạn có thể tham khảo bài: Termination PROFIBUS – điện trở cuối là gì và cách cấu hình.:
- Hấp thụ tín hiệu phản xạ
- Đảm bảo trở kháng phù hợp với cáp (~150Ω)
- Ổn định mức logic khi bus ở trạng thái idle
Nếu termination không đúng, tín hiệu sẽ bị phản xạ và chồng lấn lên nhau, gây lỗi truyền thông nghiêm trọng.
2. Quy tắc termination PROFIBUS (rất quan trọng)
Trong mạng PROFIBUS (chuẩn RS-485), termination không chỉ là “một điện trở cuối” mà đóng vai trò quyết định đến tính toàn vẹn tín hiệu (signal integrity). Việc tuân thủ đúng các quy tắc termination giúp đảm bảo tín hiệu truyền đi không bị phản xạ, méo dạng hoặc suy hao trên toàn bộ chiều dài bus.
Để hiểu chi tiết nguyên lý và sơ đồ đấu nối, bạn nên tham khảo thêm: Termination PROFIBUS – điện trở cuối là gì và cách cấu hình.
2.1 Chỉ bật termination tại 2 đầu của bus
Trong topology dạng bus tuyến tính, tín hiệu được truyền dọc theo cáp và sẽ phản xạ khi gặp điểm kết thúc nếu không có termination phù hợp. Vì vậy, bắt buộc phải đặt termination tại hai đầu vật lý của bus để hấp thụ toàn bộ năng lượng tín hiệu.
Nếu thiếu một trong hai termination:
- Tín hiệu phản xạ quay ngược về nguồn
- Gây chồng lấn (signal overlap) giữa các bit dữ liệu
- Tăng lỗi CRC và mất đồng bộ truyền thông
Ngược lại, nếu có nhiều hơn 2 termination, trở kháng tổng sẽ bị sai lệch, làm suy giảm biên độ tín hiệu.
2.2 Tất cả thiết bị ở giữa phải tắt termination
Các thiết bị nằm giữa bus chỉ đóng vai trò “trung gian truyền tín hiệu”, do đó không được phép bật termination. Nếu một thiết bị trung gian bật termination, nó sẽ tạo ra một điểm kết thúc giả, làm gián đoạn đường truyền.
Hậu quả thường gặp:
- Các thiết bị phía sau điểm này mất kết nối hoàn toàn
- Bus bị “chia đoạn” mà không dễ nhận biết bằng mắt thường
- Hệ thống hoạt động không ổn định, lỗi ngẫu nhiên
2.3 Thiết bị bật termination phải được cấp nguồn
Termination PROFIBUS thường là dạng active termination, bao gồm các điện trở và mạch bias cần nguồn để duy trì mức điện áp ổn định trên đường bus khi không có tín hiệu truyền.
Nếu thiết bị cuối bị mất nguồn:
- Termination không còn hoạt động
- Bus trở thành trạng thái “hở” (unterminated)
- Tín hiệu bị phản xạ mạnh và dễ bị nhiễu
Đây là lỗi rất phổ biến trong thực tế vì nhiều bạn chỉ kiểm tra switch termination mà không kiểm tra trạng thái nguồn của thiết bị.
2.4 Không được tạo nhánh (star topology)
PROFIBUS được thiết kế cho topology dạng bus tuyến tính, không hỗ trợ cấu trúc hình sao (star) hoặc phân nhánh tự do. Mỗi nhánh phụ sẽ tạo ra một điểm phản xạ tín hiệu tương tự như một đầu bus không được termination.
Các lỗi thường gặp:
- Tách nhánh bằng domino hoặc đấu song song dây
- Rẽ nhánh từ connector thay vì đi xuyên bus
- Đấu nhiều thiết bị theo dạng “hình sao”
Những nhánh này sẽ gây phản xạ tín hiệu tại điểm phân nhánh, làm méo dạng sóng và gây lỗi truyền thông, đặc biệt ở tốc độ cao.
2.5 Hậu quả khi cấu hình termination sai
Việc cấu hình sai termination (thiếu, thừa hoặc sai vị trí) không phải lúc nào cũng gây lỗi ngay lập tức, nhưng sẽ làm suy giảm chất lượng tín hiệu theo thời gian.
Các hậu quả điển hình:
- Lỗi truyền thông ngẫu nhiên, khó tái hiện
- Tăng số lượng retry và giảm hiệu suất mạng
- Mất kết nối khi tăng baudrate hoặc tải hệ thống
- Dễ bị ảnh hưởng bởi nhiễu EMI
Chính vì vậy, termination luôn là yếu tố cần kiểm tra đầu tiên khi hệ thống PROFIBUS gặp lỗi không rõ nguyên nhân.
3. Dấu hiệu nhận biết lỗi termination PROFIBUS
Lỗi termination thường khó nhận biết hơn so với lỗi cáp hoặc lỗi địa chỉ, vì nó không gây mất tín hiệu hoàn toàn ngay lập tức mà thường biểu hiện dưới dạng lỗi không ổn định. Việc nhận diện đúng các dấu hiệu đặc trưng sẽ giúp kỹ sư nhanh chóng khoanh vùng nguyên nhân tại lớp vật lý.
3.1 PLC báo lỗi BF nhưng không xác định được thiết bị lỗi
Khi xảy ra lỗi termination, PLC thường báo BF (Bus Fault), tuy nhiên không giống lỗi cáp hay lỗi slave cụ thể, hệ thống không chỉ ra được thiết bị nào gây lỗi.
Nguyên nhân là do tín hiệu trên toàn bus bị phản xạ và méo dạng, khiến master nhận dữ liệu không hợp lệ từ nhiều node khác nhau. Đây là dấu hiệu điển hình của lỗi lớp vật lý (physical layer).
3.2 Mạng hoạt động chập chờn (intermittent fault)
Hệ thống có thể hoạt động bình thường trong một khoảng thời gian, sau đó phát sinh lỗi ngẫu nhiên mà không có thay đổi rõ ràng về cấu hình.
Hiện tượng này thường xảy ra khi:
- Tín hiệu phản xạ chưa đủ lớn để gây lỗi ngay lập tức
- Môi trường nhiễu thay đổi (biến tần, motor hoạt động)
- Tải hệ thống thay đổi làm biến dạng tín hiệu
Đây là dạng lỗi khó chịu nhất vì khó tái hiện và dễ bị nhầm với lỗi nhiễu EMI.
3.3 Mất nhiều slave cùng lúc hoặc mất toàn bộ bus
Khác với lỗi đơn lẻ (ví dụ đứt cáp tại một node), lỗi termination thường ảnh hưởng đến toàn bộ đường truyền.
Các biểu hiện điển hình:
- Nhiều slave mất kết nối cùng lúc
- Các thiết bị phía cuối bus thường bị ảnh hưởng trước
- Toàn bộ mạng PROFIBUS có thể “sập” trong thời gian ngắn
3.4 Lỗi tăng rõ rệt khi tăng baudrate
Ở tốc độ truyền thấp, tín hiệu ít nhạy cảm với phản xạ nên hệ thống có thể vẫn hoạt động dù termination chưa chuẩn.
Tuy nhiên khi tăng baudrate:
- Biên dạng tín hiệu trở nên sắc hơn
- Phản xạ gây méo tín hiệu rõ rệt hơn
- Lỗi truyền thông xuất hiện thường xuyên hơn
Do đó, nếu hệ thống chạy ổn ở 187.5 kbps nhưng lỗi ở 1.5 Mbps, cần kiểm tra termination đầu tiên.
4. Nguyên nhân gây lỗi termination PROFIBUS
Lỗi termination chủ yếu xuất phát từ việc cấu hình sai vị trí hoặc không đảm bảo điều kiện hoạt động của điện trở cuối. Việc hiểu đúng nguyên lý và cách đấu nối là yếu tố then chốt để tránh lỗi này.
4.1 Không bật termination ở hai đầu bus
Nếu một hoặc cả hai đầu bus không có termination, tín hiệu sẽ bị phản xạ tại điểm kết thúc của cáp, tạo ra sóng phản xạ quay ngược lại nguồn phát.
Hậu quả:
- Méo dạng tín hiệu
- Lỗi CRC trong truyền thông
- Mất đồng bộ giữa master và slave
4.2 Bật termination sai vị trí (ở giữa bus)
Đây là lỗi rất phổ biến khi không xác định đúng topology mạng PROFIBUS. Việc bật termination ở thiết bị nằm giữa sẽ làm “chia bus” thành hai đoạn không hoàn chỉnh.
Khi đó:
- Tín hiệu không thể truyền xuyên suốt toàn mạng
- Các thiết bị phía sau điểm termination sẽ mất kết nối
- Hệ thống hoạt động không ổn định hoặc lỗi toàn bộ
Bạn có thể xem chi tiết cách đấu đúng tại: Termination PROFIBUS – điện trở cuối là gì và cách cấu hình.
4.3 Thiết bị cuối bị mất nguồn
Trong nhiều trường hợp, termination được tích hợp trực tiếp trong connector hoặc thiết bị và cần nguồn để hoạt động (active termination).
Nếu thiết bị cuối bị mất nguồn:
- Termination không còn tác dụng
- Bus trở thành “mở” (unterminated)
- Tín hiệu bị phản xạ mạnh
Đây là nguyên nhân thường bị bỏ qua vì kỹ sư chỉ kiểm tra switch termination mà không kiểm tra nguồn thiết bị.
4.4 Sử dụng sai connector hoặc đấu sai cổng IN/OUT
Một số connector PROFIBUS có thiết kế phân biệt rõ cổng vào (IN) và cổng ra (OUT). Nếu đấu sai hoặc sử dụng connector không đúng chuẩn, termination có thể không được kết nối đúng với bus.
Các lỗi thực tế:
- Đấu nhầm chiều cáp (đảo IN/OUT)
- Sử dụng connector không có termination tích hợp
- Connector bị lỗi nhưng switch termination vẫn bật
Những lỗi này khiến termination “tồn tại trên lý thuyết” nhưng không hoạt động thực tế, gây khó khăn trong quá trình chẩn đoán.
5. Cách kiểm tra nhanh tại hiện trường
- Xác định 2 đầu bus thực tế
- Kiểm tra trạng thái switch termination trên connector
- Đảm bảo thiết bị cuối đang có nguồn
- Ngắt từng đoạn để khoanh vùng lỗi
- Sử dụng tool đo PROFIBUS (ProfiTrace nếu có)
Xem thêm bài liên quan: Lỗi PROFIBUS mất tín hiệu
6. Cách xử lý triệt để
- Chỉ bật termination tại 2 đầu bus
- Tắt termination ở tất cả thiết bị trung gian
- Đảm bảo thiết bị cuối luôn có nguồn
- Sử dụng active terminator nếu cần
- Kiểm tra lại toàn bộ topology
7. Kết luận
Lỗi termination PROFIBUS là nguyên nhân hàng đầu gây mất ổn định mạng nhưng lại rất dễ bị bỏ qua. Việc hiểu đúng nguyên lý và tuân thủ quy tắc termination sẽ giúp hệ thống hoạt động ổn định, giảm thiểu downtime.
