RS485 Hub và Repeater là gì? So sánh chi tiết và cách lựa chọn trong công nghiệp

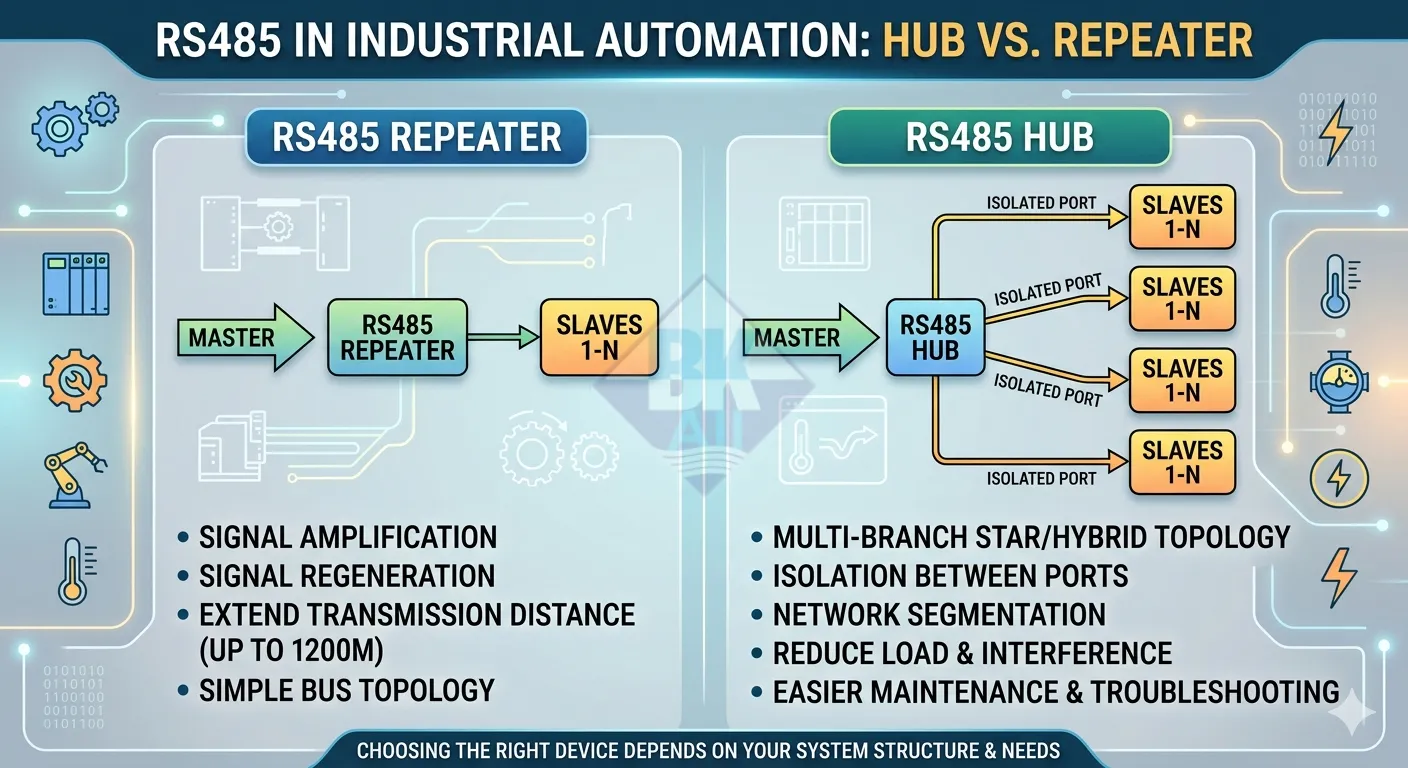

rs485 hub va repeater la gi

Trong các hệ thống truyền thông công nghiệp sử dụng RS485 / Modbus RTU, hai thiết bị thường xuyên được nhắc đến là RS485 Hub và RS485 Repeater. Tuy nhiên, BKAII nhận thấy rằng có rất nhiều bạn vẫn nhầm lẫn giữa hai loại này, dẫn đến thiết kế hệ thống chưa tối ưu hoặc gặp lỗi trong vận hành.

Bài viết này sẽ giúp bạn hiểu rõ bản chất, nguyên lý hoạt động và cách lựa chọn đúng thiết bị cho từng bài toán thực tế.

👉 Xem thêm kiến thức nền tảng tại: Series RS232 - RS485 - RS422

1. RS485 Repeater là gì?

RS485 Repeater là thiết bị dùng để:

Khuếch đại tín hiệu RS485
Tái tạo tín hiệu (regenerate)
Kéo dài khoảng cách truyền

Repeater hoạt động theo nguyên lý:

Nhận tín hiệu từ một đầu
Khuếch đại và truyền sang đầu còn lại

👉 Hiểu đơn giản:

Repeater = “bộ nối dài tín hiệu RS485”. Xem thêm : Bộ lặp tín hiệu RS485/RS422 là gì? Cách mở rộng hệ thống & chọn repeater phù hợp

2. RS485 Hub là gì?

RS485 Hub là thiết bị cho phép:

Chia một mạng RS485 thành nhiều nhánh độc lập
Cách ly tín hiệu giữa các cổng
Phân phối tín hiệu từ Master đến nhiều line

👉 Hiểu đúng bản chất:

RS485 Hub là bộ chia nhánh + cách ly + tái tạo tín hiệu

Khác với repeater, hub không chỉ kéo dài mà còn phân đoạn mạng (segmentation).

Xem thêm:

3. So sánh RS485 Hub và Repeater

Tiêu chí	RS485 Repeater	RS485 Hub
Chức năng chính	Khuếch đại tín hiệu	Chia nhánh + cách ly
Số cổng	2 cổng	4, 8 cổng
Topology	Bus kéo dài	Star / Hybrid
Khả năng chống nhiễu	Trung bình	Cao
Ứng dụng	Kéo dài khoảng cách	Hệ thống nhiều nhánh

4. Nguyên lý hoạt động

4.1 Chiều từ Master xuống

Repeater: truyền thẳng tín hiệu sang đầu còn lại
Hub: nhân bản tín hiệu và phân phối ra nhiều line

4.2 Chiều từ Slave lên

Chỉ một Slave trả lời tại một thời điểm
Hub hoặc Repeater sẽ chuyển tiếp tín hiệu về Master

👉 Lưu ý quan trọng:

RS485 không có khái niệm “gom tín hiệu”, mà chỉ truyền lần lượt theo cơ chế polling.

5. Khi nào nên sử dụng RS485 Repeater?

RS485 Repeater phù hợp trong các hệ thống có cấu trúc đơn giản (1 line duy nhất), nhưng gặp giới hạn về khoảng cách hoặc chất lượng tín hiệu.

5.1 Khi khoảng cách truyền vượt giới hạn chuẩn

Theo lý thuyết, RS485 hỗ trợ khoảng cách tối đa ~1200m. Tuy nhiên, trong thực tế:

Dây kém chất lượng
Môi trường nhiễu cao
Baudrate cao

→ Khoảng cách ổn định có thể thấp hơn nhiều.

👉 Repeater giúp:

Tái tạo tín hiệu tại điểm trung gian
Chia đường truyền thành nhiều đoạn ngắn hơn
Duy trì chất lượng tín hiệu ở khoảng cách xa

Ví dụ:

PLC → 800m → Repeater → 800m → thiết bị

5.2 Khi tín hiệu bị suy hao hoặc méo dạng

Sau một khoảng cách dài, tín hiệu RS485 có thể:

Bị suy giảm biên độ
Bị méo dạng (distortion)
Bị nhiễu chồng lấn

👉 Repeater sẽ:

Khuếch đại tín hiệu
Làm “sạch” lại dạng sóng
Đảm bảo thiết bị phía sau vẫn nhận đúng dữ liệu

5.3 Khi cần mở rộng thêm thiết bị trên cùng một bus

Chuẩn RS485 giới hạn khoảng 32 thiết bị trên một bus. Khi vượt giới hạn này:

Có thể dùng Repeater để tách thành 2 segment
Mỗi segment có tải riêng

👉 Tuy nhiên, cần lưu ý:

Repeater vẫn giữ topology dạng bus, không tạo nhánh độc lập.

5.4 Khi hệ thống chỉ có một tuyến truyền duy nhất

Nếu hệ thống của bạn:

Chỉ có 1 line RS485
Không cần chia nhánh

→ Repeater là giải pháp tối ưu về chi phí và đơn giản triển khai.

5.5 Tổng kết khi dùng Repeater

Dùng để kéo dài khoảng cách
Dùng để tái tạo tín hiệu
Phù hợp mạng RS485 dạng bus đơn giản

Không phù hợp khi:

Cần chia nhiều nhánh
Hệ thống phức tạp nhiều khu vực

6. Khi nào nên sử dụng RS485 Hub?

RS485 Hub phù hợp cho các hệ thống có quy mô lớn, nhiều nhánh hoặc yêu cầu độ ổn định cao.

6.1 Khi hệ thống có nhiều nhánh (multi-branch)

Trong thực tế, hệ thống thường không nằm trên một đường thẳng, mà phân tán theo nhiều khu vực:

Tòa nhà nhiều tầng
Nhà máy nhiều khu vực
Trạm điện nhiều nhánh

👉 RS485 Hub cho phép:

Chia thành nhiều line độc lập
Mỗi line là một bus riêng
Đảm bảo đúng topology RS485

6.2 Khi cần giảm tải và tăng độ ổn định

Thay vì:

1 bus dài với 20–30 thiết bị

→ Có thể chia thành:

4 line × 5–8 thiết bị

👉 Lợi ích:

Giảm tải mỗi bus
Giảm nhiễu và phản xạ tín hiệu
Tăng độ ổn định truyền thông

6.3 Khi môi trường nhiễu cao

Trong môi trường công nghiệp:

Biến tần
Động cơ công suất lớn
Tủ điện cao áp

👉 RS485 Hub (có cách ly) giúp:

Cô lập nhiễu giữa các line
Ngăn nhiễu lan toàn hệ thống
Bảo vệ thiết bị Master

6.4 Khi cần dễ bảo trì và troubleshooting

Khi hệ thống gặp lỗi:

Có thể xác định nhanh line nào bị lỗi
Ngắt từng nhánh để kiểm tra

👉 Đây là lợi thế rất lớn so với bus dài truyền thống.

6.5 Khi cần mở rộng hệ thống trong tương lai

RS485 Hub cho phép:

Dễ dàng thêm thiết bị vào từng nhánh
Mở rộng từng khu vực mà không ảnh hưởng hệ thống hiện tại

6.6 Tổng kết khi dùng RS485 Hub

Dùng để chia nhánh và phân đoạn mạng
Dùng để tăng độ ổn định và chống nhiễu
Phù hợp hệ thống lớn, nhiều khu vực

Không tối ưu khi:

Chỉ cần kéo dài khoảng cách đơn giản
Hệ thống nhỏ, 1 line

👉 Repeater giải quyết vấn đề khoảng cách, trong khi RS485 Hub giải quyết vấn đề cấu trúc và độ ổn định của hệ thống.

7. Ví dụ thực tế: 1 Master – 4 line RS485 – 20 thiết bị

Mô hình:

PLC/PC (Master)
      |
   RS485
      |
   RS485 Hub
  |  |  |  |
 L1 L2 L3 L4
(1-5)(6-10)(11-15)(16-20)

Nguyên lý hoạt động:

Master gửi lệnh đến từng Slave (polling)
Hub phân phối tín hiệu đến tất cả các line
Chỉ Slave đúng địa chỉ mới phản hồi
Hub chuyển tín hiệu phản hồi về Master

👉 Mỗi line hoạt động độc lập → giảm nhiễu và tăng ổn định

8. Giới hạn số thiết bị trên mỗi line

Mỗi cổng RS485:

Tối đa 32 thiết bị (theo chuẩn)

Với hub 4 cổng:

Tổng lý thuyết: 128 thiết bị

👉 Hub không tăng giới hạn thiết bị trên một bus, mà nhân số lượng bus lên.

9. Kết luận

RS485 Hub và Repeater đều đóng vai trò quan trọng trong hệ thống truyền thông công nghiệp, nhưng phục vụ các mục đích khác nhau:

Repeater → kéo dài khoảng cách
Hub → chia nhánh và tăng ổn định hệ thống

👉 Việc lựa chọn đúng thiết bị sẽ giúp hệ thống hoạt động ổn định, giảm lỗi và dễ bảo trì hơn trong dài hạn.

👉 Tham khảo thêm: Chuỗi bài RS232/RS485/RS422
