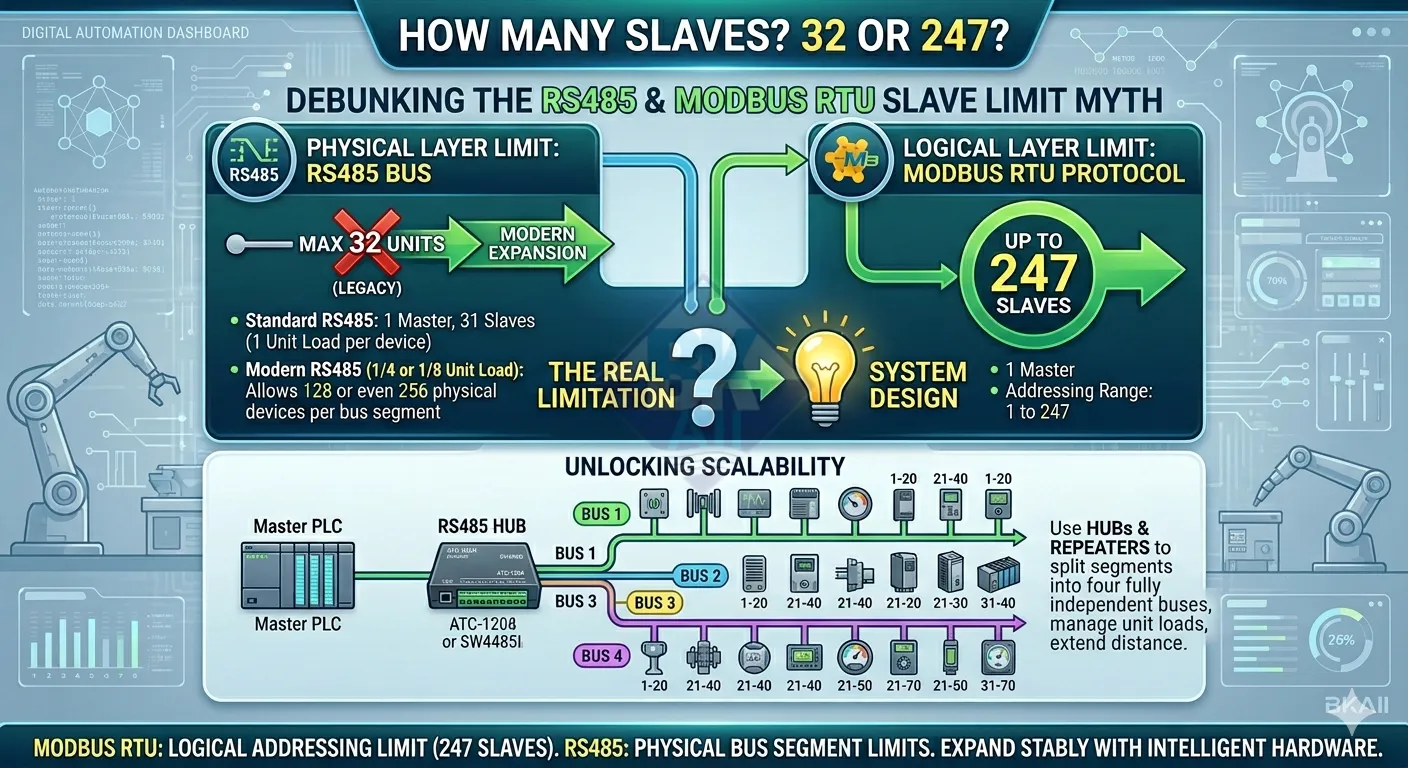

Giới hạn RS485 và Modbus RTU: 32 hay 247 thiết bị?
Một trong những hiểu nhầm phổ biến nhất trong hệ thống truyền thông công nghiệp là: RS485 chỉ kết nối tối đa 32 thiết bị. Tuy nhiên, khi triển khai thực tế, nhiều hệ thống vẫn vận hành ổn định với 100+ thiết bị Modbus RTU.
Vậy đâu là giới hạn thực sự? RS485 hay Modbus RTU mới là yếu tố quyết định? Bài viết này BKAII sẽ giúp các bạn hiểu rõ bản chất và cách mở rộng hệ thống một cách chuyên sâu về kỹ thuật.
RS485 chỉ 32 thiết bị – đúng hay sai?
Câu trả lời là: Đúng, nhưng chưa đầy đủ.
Theo tiêu chuẩn RS485, một bus vật lý hỗ trợ tối đa 32 unit load. Với các thiết bị truyền thống (1 unit load), điều này tương đương:
1 Master + 31 Slave
Tuy nhiên, các thiết bị hiện đại có thể chỉ sử dụng 1/2 hoặc 1/4 unit load, cho phép mở rộng lên 64 hoặc thậm chí 128 thiết bị trên cùng một bus.
👉 Vì vậy, “32 thiết bị” thực chất là một giới hạn vật lý mang tính truyền thống, không phải giới hạn tuyệt đối.
Modbus RTU tối đa bao nhiêu Slave?
Khác với RS485, Modbus RTU là giao thức truyền thông, hoạt động ở lớp logic.
Trong Modbus RTU:
- Chỉ có 1 Master
- Các Slave có địa chỉ từ 1 đến 247
👉 Điều này có nghĩa là về mặt lý thuyết, một Master có thể quản lý tối đa 247 Slave. Các bạn có thể xem thêm Mô hình Master – Slave trong Modbus hoạt động ra sao?
Tuy nhiên, giới hạn thực tế lại phụ thuộc vào:
- Hạ tầng RS485
- Độ dài đường truyền
- Môi trường nhiễu
- Thời gian polling
Sự khác biệt cốt lõi: Logic vs Vật lý
Đây là điểm quan trọng nhất:
- Modbus RTU → quy định số lượng Slave theo địa chỉ
- RS485 → giới hạn số thiết bị theo bus vật lý
👉 Vì vậy, để mở rộng hệ thống, chúng ta không thay đổi Modbus, mà cần tối ưu hạ tầng RS485.
Tại sao thực tế vẫn chạy được 100+ thiết bị?
Giải pháp nằm ở việc chia nhỏ bus RS485 thay vì dồn tất cả thiết bị vào một đường truyền.
Các thiết bị như RS485 Hub cho phép:
- Chia 1 bus thành nhiều bus nhỏ
- Giảm tải tín hiệu
- Tăng độ ổn định
Mô hình ví dụ: 1 Master – 4 bus – 20 Slave
Giả sử hệ thống sử dụng 1 PLC làm Modbus Master, kết nối qua một RS485 Hub 4 cổng.
PLC → RS485 Hub → 4 line RS485 → mỗi line 5 thiết bị
Phân bổ địa chỉ:
- Bus 1: Slave 1–5
- Bus 2: Slave 6–10
- Bus 3: Slave 11–15
- Bus 4: Slave 16–20
Master sẽ poll tuần tự từ 1 → 20. Hub sẽ phân phối tín hiệu xuống các bus tương ứng.
👉 Kết quả:
- Giảm tải mỗi bus
- Tăng độ ổn định
- Dễ bảo trì
Khi nào cần dùng RS485 Hub hoặc Repeater?
Bạn có thể tham khảo thêm:
Tóm tắt:
- Repeater → kéo dài khoảng cách
- Hub → chia nhánh, giảm tải bus
So sánh giới hạn RS485 và Modbus RTU
| Tiêu chí | RS485 | Modbus RTU |
|---|---|---|
| Bản chất | Chuẩn vật lý | Giao thức truyền thông |
| Giới hạn | 32 unit load / bus | 247 địa chỉ Slave |
| Phụ thuộc | Dây, nhiễu, topology | Phần mềm / logic |
| Cách mở rộng | Dùng Hub, Repeater | Không cần thay đổi |
Câu hỏi thường gặp về RS485 và Modbus RTU
RS485 có thực sự chỉ 32 thiết bị không?
Không hoàn toàn. 32 là giới hạn unit load theo tiêu chuẩn. Với thiết bị hiện đại, số lượng có thể cao hơn nếu thiết kế đúng.
Modbus RTU có tối đa 247 slave không?
Đúng về mặt lý thuyết. Tuy nhiên thực tế phụ thuộc vào hạ tầng RS485 và thời gian polling của Master.
Làm sao để mở rộng hệ thống RS485 lên 100+ thiết bị?
Cách hiệu quả nhất là chia hệ thống thành nhiều bus bằng RS485 Hub, giúp giảm tải và tăng độ ổn định.
Kết luận
Giới hạn của hệ thống không nằm ở con số 32 hay 247, mà nằm ở cách bạn thiết kế hệ thống.
👉 Modbus giới hạn theo địa chỉ (247 Slave), RS485 giới hạn theo vật lý (bus).
👉 Sử dụng Hub như SW4485I, ATC-1204 là giải pháp hiệu quả để mở rộng hệ thống một cách ổn định và chuyên nghiệp.
