RS485 Hub là gì? Khi nào cần dùng bộ chia RS485 trong hệ thống công nghiệp

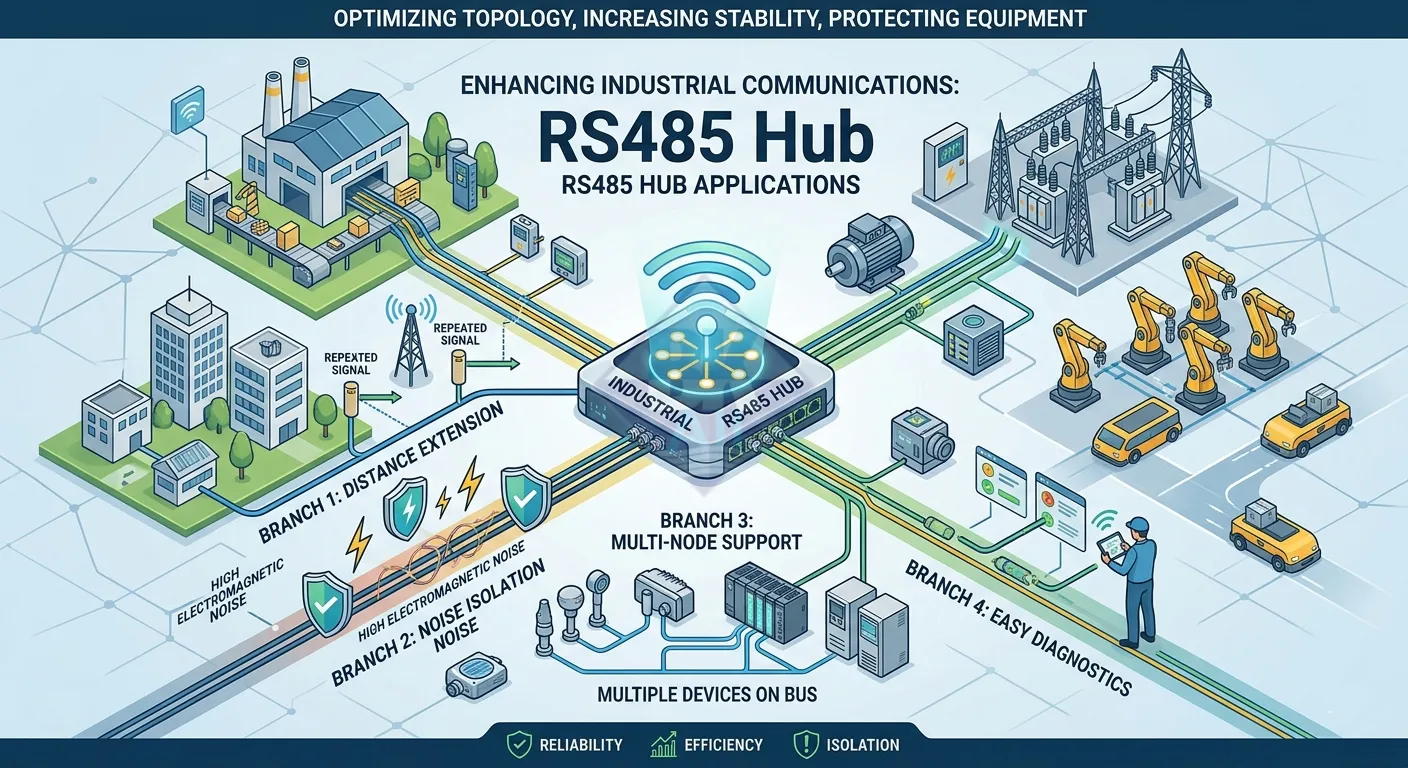

rs485 hub la gi khi nao can dung

Trong các hệ thống truyền thông công nghiệp sử dụng RS485 / Modbus RTU, chắc hẳn nhiều bạn thường chỉ quen với mô hình đấu nối dạng daisy-chain (bus). Tuy nhiên, khi hệ thống mở rộng, nhiều nhánh, khoảng cách xa hoặc môi trường nhiễu cao, mô hình này bắt đầu bộc lộ nhiều hạn chế.

Lúc này, RS485 Hub (bộ chia RS485) trở thành một giải pháp quan trọng giúp tăng độ ổn định, chống nhiễu và tối ưu cấu trúc mạng. Bài viết này sẽ giúp bạn hiểu rõ bản chất, nguyên lý hoạt động và khi nào cần sử dụng RS485 Hub trong thực tế.

👉 Xem thêm chuỗi bài chuyên sâu về RS232/RS485/RS422 tại đây: Series truyền thông công nghiệp RS232 - RS485 - RS422

1. Giới hạn của mạng RS485 truyền thống

RS485 là chuẩn truyền thông phổ biến nhờ khả năng truyền xa và chống nhiễu tốt. Tuy nhiên, nó tồn tại một số giới hạn kỹ thuật:

Chỉ hỗ trợ topology dạng bus (daisy-chain)
Giới hạn 32 node trên một mạng (không tính repeater)
Không khuyến khích đấu nối dạng star (hình sao)
Dễ bị ảnh hưởng khi có nhiễu điện từ hoặc loop tín hiệu
Khó debug khi hệ thống có nhiều nhánh

👉 Trong thực tế, rất nhiều hệ thống bị lỗi do:

Đấu sai topology
Quá nhiều thiết bị trên một bus
Dây dẫn dài, môi trường nhiễu cao

Đây chính là lý do cần đến RS485 Hub.
👉 Xem thêm:

2. RS485 Hub là gì?

RS485 Hub là thiết bị cho phép:

Chia một đường truyền RS485 thành nhiều nhánh độc lập
Cách ly tín hiệu giữa các cổng
Tăng khả năng chống nhiễu và bảo vệ thiết bị

Khác với việc đấu nối trực tiếp, mỗi cổng trên Hub hoạt động như một segment riêng biệt, giúp hệ thống ổn định hơn.

3. Nguyên lý hoạt động của RS485 Hub

RS485 Hub hoạt động dựa trên nguyên lý:

Nhận tín hiệu từ cổng chính
Khuếch đại và tái tạo tín hiệu
Phân phối tín hiệu ra các cổng nhánh
Cách ly điện giữa các cổng (isolation)

Lợi ích kỹ thuật:

Ngăn chặn nhiễu lan truyền giữa các nhánh
Tránh ảnh hưởng khi một nhánh bị lỗi
Tăng khoảng cách truyền

4. Khi nào cần sử dụng RS485 Hub?

Bạn nên sử dụng RS485 Hub trong các trường hợp sau:

4.1 Hệ thống nhiều nhánh (Star topology)

Khi cần chia tín hiệu đến nhiều khu vực khác nhau (tòa nhà, nhà xưởng).

4.2 Môi trường nhiễu cao

Nhà máy, trạm điện, hệ thống năng lượng – nơi có nhiều nhiễu điện từ.

4.3 Khoảng cách truyền xa

Hub giúp tái tạo tín hiệu, tránh suy hao trên đường dài.

4.4 Hệ thống có nhiều thiết bị

Khi vượt quá 32 node, cần chia tải ra nhiều nhánh.

4.5 Dễ bảo trì và debug

Khi có lỗi, có thể cô lập từng nhánh để kiểm tra.

5. So sánh RS485 Hub, Repeater và Converter

Thiết bị	Chức năng	Ứng dụng
RS485 Hub	Chia nhiều nhánh + cách ly	Hệ thống lớn, nhiều khu vực
RS485 Repeater	Khuếch đại tín hiệu	Kéo dài khoảng cách
Converter	Chuyển đổi giao thức	RS485 ↔ Ethernet / RS232

6. Ứng dụng thực tế của RS485 Hub

Hệ thống SCADA / PLC
Hệ thống BMS tòa nhà
Giám sát năng lượng (điện mặt trời, trạm điện)
Hệ thống giao thông thông minh
Nhà máy sản xuất tự động hóa

7. Ví dụ thực tế: 1 Modbus RTU Master – 4 line RS485 – 20 thiết bị Modbus RTU Slave

Để hiểu rõ cách RS485 Hub hoạt động trong thực tế, hãy xét một mô hình điển hình trong công nghiệp:

01 máy tính (PC) đóng vai trò Modbus RTU Master
01 bộ RS485 Hub 4 cổng
04 line RS485 độc lập
Mỗi line gồm 05 thiết bị Slave

Cách phân bổ địa chỉ như sau:

Line 1: Slave ID 1 → 5
Line 2: Slave ID 6 → 10
Line 3: Slave ID 11 → 15
Line 4: Slave ID 16 → 20

7.1 Sơ đồ nguyên lý hệ thống

Mô hình kết nối:

PC (Modbus Master)
        |
     RS485
        |
    RS485 Hub
   |   |   |   |
 L1   L2   L3   L4
(1-5)(6-10)(11-15)(16-20)

Mỗi line là một bus RS485 độc lập, đấu nối theo dạng daisy-chain chuẩn.

7.2 Nguyên lý truyền thông từ Master xuống Slave

Khi máy tính (Master) gửi một lệnh Modbus RTU, ví dụ:

Đọc dữ liệu từ Slave ID = 8

Quá trình diễn ra như sau:

Master gửi frame Modbus RTU chứa địa chỉ Slave ID = 8 xuống cổng RS485
RS485 Hub nhận tín hiệu này tại cổng đầu vào
Hub thực hiện:
- Tái tạo tín hiệu (signal regeneration)
- Khuếch đại tín hiệu
- Phân phối đồng thời ra cả 4 line
Tất cả các Slave trên 4 line đều nhận được frame này, nhưng:
- Chỉ Slave ID = 8 (thuộc Line 2) nhận ra địa chỉ của mình
- Các Slave khác sẽ bỏ qua (ignore)

👉 Đây là cơ chế chuẩn của Modbus RTU: broadcast vật lý – lọc logic theo địa chỉ.

7.3 Quá trình Slave phản hồi về Master

Sau khi nhận đúng lệnh:

Slave ID = 8 xử lý yêu cầu và gửi phản hồi
Tín hiệu phản hồi đi ngược về RS485 Hub qua Line 2
Hub thực hiện:
- Nhận tín hiệu từ Line 2
- Cách ly các line khác (Line 1, 3, 4 không bị ảnh hưởng)
- Chuyển tiếp tín hiệu về cổng Master
Master nhận dữ liệu và hoàn tất một chu kỳ giao tiếp

Lưu ý quan trọng:

Tại một thời điểm, chỉ có 1 Slave được phép trả lời
Nếu 2 Slave trả lời cùng lúc → sẽ xảy ra xung đột (collision)
Điều này được kiểm soát bởi cơ chế polling của Modbus Master

7.4 Chu kỳ quét (Polling Cycle) của hệ thống

Master sẽ lần lượt truy vấn từng Slave theo thứ tự:

Slave 1 → Slave 2 → ... → Slave 20

Một vòng quét hoàn chỉnh gồm 20 request/response:

Gửi lệnh → chờ phản hồi → chuyển sang Slave tiếp theo

👉 RS485 Hub không tham gia vào logic này, mà chỉ đóng vai trò:

Truyền tín hiệu
Phân phối và cách ly

7.5 Lợi ích khi sử dụng RS485 Hub trong mô hình này

Giảm tải mỗi line: mỗi nhánh chỉ 5 thiết bị → tín hiệu ổn định hơn
Cô lập lỗi: nếu Line 3 bị nhiễu → không ảnh hưởng Line khác
Dễ bảo trì: nhanh chóng xác định khu vực lỗi
Tăng độ tin cậy: hạn chế suy hao và phản xạ tín hiệu

7.6 Tóm tắt quan trọng

Trong mô hình này, RS485 Hub không “gom” các line lại thành một, mà:

👉 Phân đoạn một mạng lớn thành nhiều mạng nhỏ độc lập, nhưng vẫn giữ cùng một Master điều khiển.

Đây chính là chìa khóa để triển khai các hệ thống Modbus RTU quy mô lớn một cách ổn định trong thực tế.

8. Các bộ RS485 Hub thông dụng hiện nay

8.1 SW4485I – 3onedata (China)

SW4485I là bộ RS485 Hub công nghiệp được sử dụng phổ biến với các đặc điểm:

4 cổng RS485 độc lập
Cách ly chống nhiễu cao
Hỗ trợ môi trường công nghiệp khắc nghiệt
Ổn định, dễ triển khai

👉 Xem chi tiết sản phẩm: SW4485I – Bộ chia RS485 4 cổng 3onedata

8.2 ATC-1204 – ATC (China)

ATC-1204 là giải pháp RS485 Hub giá thành tối ưu:

4 cổng RS485
Thiết kế nhỏ gọn
Phù hợp hệ thống vừa và nhỏ

👉 Xem chi tiết sản phẩm: ATC-1204: Hub 4 cổng RS485

9. Kết luận

RS485 Hub là thiết bị quan trọng giúp:

Tăng độ ổn định hệ thống
Chống nhiễu hiệu quả
Cho phép thiết kế mạng linh hoạt hơn

Trong các hệ thống công nghiệp hiện đại, đặc biệt là khi triển khai Modbus RTU quy mô lớn, việc sử dụng RS485 Hub không còn là tùy chọn mà là một giải pháp gần như bắt buộc.

👉 Đừng quên tham khảo thêm các kiến thức nền tảng tại: Chuỗi bài RS232/RS485/RS422 để tối ưu hệ thống của bạn.
