Bias resistor là gì? Khi nào cần dùng trong RS485
Trong hệ thống RS485, một lỗi rất khó chịu nhưng thường xuyên xảy ra là: bus không truyền dữ liệu nhưng thiết bị vẫn đọc sai hoặc phát sinh nhiễu. Nguyên nhân sâu xa đến từ việc không có điện trở bias (fail-safe biasing).
Bài viết này sẽ giúp bạn hiểu rõ bản chất và cách triển khai đúng trong thực tế.
Vấn đề của RS485 khi ở trạng thái idle
RS485 là giao thức half-duplex, chỉ truyền dữ liệu khi có thiết bị phát. Khi không có thiết bị nào truyền:
- Đường tín hiệu rơi vào trạng thái floating (trôi)
- Không có mức logic rõ ràng
👉 Hệ quả:
- Nhiễu điện từ có thể làm thay đổi mức tín hiệu
- Thiết bị hiểu nhầm là có dữ liệu
- Phát sinh lỗi CRC hoặc frame lỗi

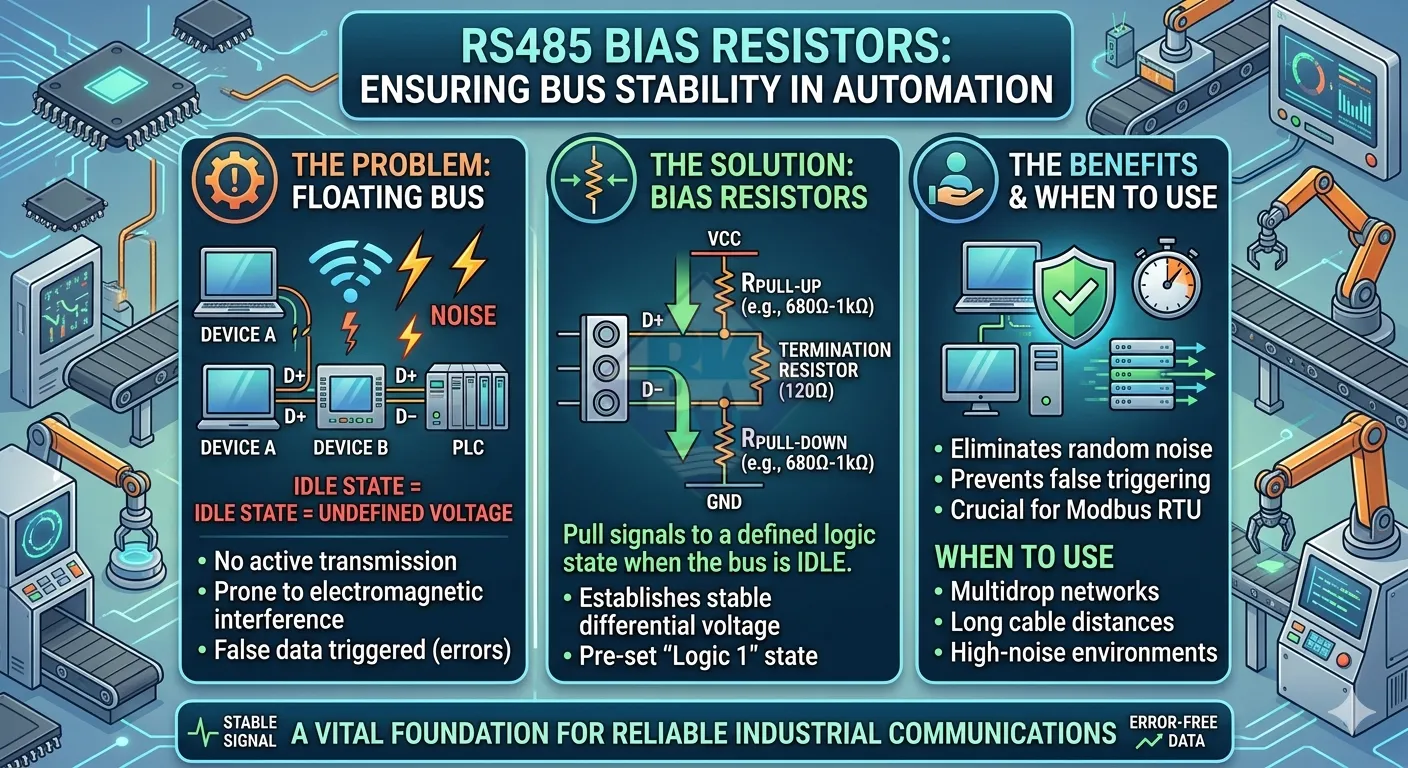

Bias resistor là gì?
Bias resistor là các điện trở được dùng để kéo tín hiệu RS485 về một trạng thái logic xác định khi bus idle.
Cấu hình tiêu chuẩn gồm:
- 1 điện trở kéo D+ lên VCC (pull-up)
- 1 điện trở kéo D- xuống GND (pull-down)
👉 Mục tiêu:
- Tạo chênh lệch điện áp nhỏ giữa D+ và D-
- Đảm bảo bus luôn ở trạng thái “logic 1” khi idle
Nguyên lý hoạt động
Khi không có thiết bị truyền:
- D+ bị kéo lên mức cao
- D- bị kéo xuống mức thấp
→ Tạo ra một điện áp vi sai ổn định
→ Ngăn nhiễu làm sai tín hiệu
Khi nào cần dùng bias resistor?
- Hệ thống nhiều thiết bị
- Khoảng cách dài
- Môi trường nhiễu cao
- Thiết bị không có fail-safe built-in
👉 Đặc biệt quan trọng trong hệ thống Modbus RTU.
Giá trị điện trở bias bao nhiêu?
Giá trị phổ biến:
- Pull-up: 680Ω – 1kΩ
- Pull-down: 680Ω – 1kΩ
👉 Cần cân bằng giữa:
- Tạo mức điện áp đủ lớn
- Không làm suy hao tín hiệu
Các lỗi thường gặp
- Không dùng bias → nhiễu khi idle
- Dùng nhiều bộ bias → xung đột tín hiệu
- Giá trị điện trở không phù hợp
Kết hợp với termination resistor
Bias resistor và termination resistor thường được dùng cùng nhau:
- Termination: chống phản xạ
- Bias: ổn định trạng thái idle
👉 Tham khảo thêm: Trở kháng 120Ω là gì?
Kết luận
Bias resistor không phải là một thành phần “tùy chọn”, mà là yếu tố nền tảng để đảm bảo tính ổn định logic của toàn bộ hệ thống RS485. Trong thực tế, rất nhiều lỗi truyền thông như nhiễu ngẫu nhiên, sai CRC, timeout không rõ nguyên nhân… đều xuất phát từ việc bus rơi vào trạng thái floating khi idle mà không có cơ chế fail-safe.
Cần hiểu rằng RS485 không chỉ là kết nối dây A/B đơn thuần, mà là một hệ thống truyền dẫn tín hiệu vi sai, trong đó trạng thái khi không truyền dữ liệu (idle state) cũng quan trọng không kém trạng thái đang truyền. Nếu không kiểm soát tốt trạng thái này, toàn bộ hệ thống sẽ trở nên thiếu ổn định, đặc biệt trong môi trường công nghiệp có nhiễu cao.
👉 Vì vậy, một hệ thống RS485 được thiết kế đúng chuẩn cần đảm bảo đồng thời các yếu tố sau:
- Termination đúng: đảm bảo match trở kháng 120Ω, loại bỏ phản xạ tín hiệu
- Bias đúng: tạo mức logic ổn định khi bus idle, tránh nhiễu và tín hiệu giả
- Cáp phù hợp: sử dụng twisted pair, có shield khi cần, đảm bảo chất lượng truyền dẫn
Quan trọng hơn, ba yếu tố này phải được triển khai đồng bộ. Việc chỉ xử lý từng phần riêng lẻ (ví dụ chỉ thêm termination mà không có bias, hoặc dùng cáp tốt nhưng đấu sai topology) sẽ không giải quyết triệt để vấn đề.
Kết luận cuối cùng: Một hệ thống RS485 ổn định không đến từ thiết bị đắt tiền, mà đến từ thiết kế đúng nguyên lý truyền dẫn. Bias resistor chính là một trong những “chi tiết nhỏ nhưng quyết định lớn” trong bài toán đó.
