RS485 bị nhiễu: 7 nguyên nhân và cách xử lý triệt để
RS485 được đánh giá là chuẩn truyền thông chống nhiễu tốt, nhưng trong thực tế triển khai công nghiệp, hiện tượng mất dữ liệu, sai CRC, timeout hoặc đọc sai giá trị vẫn xảy ra rất phổ biến.

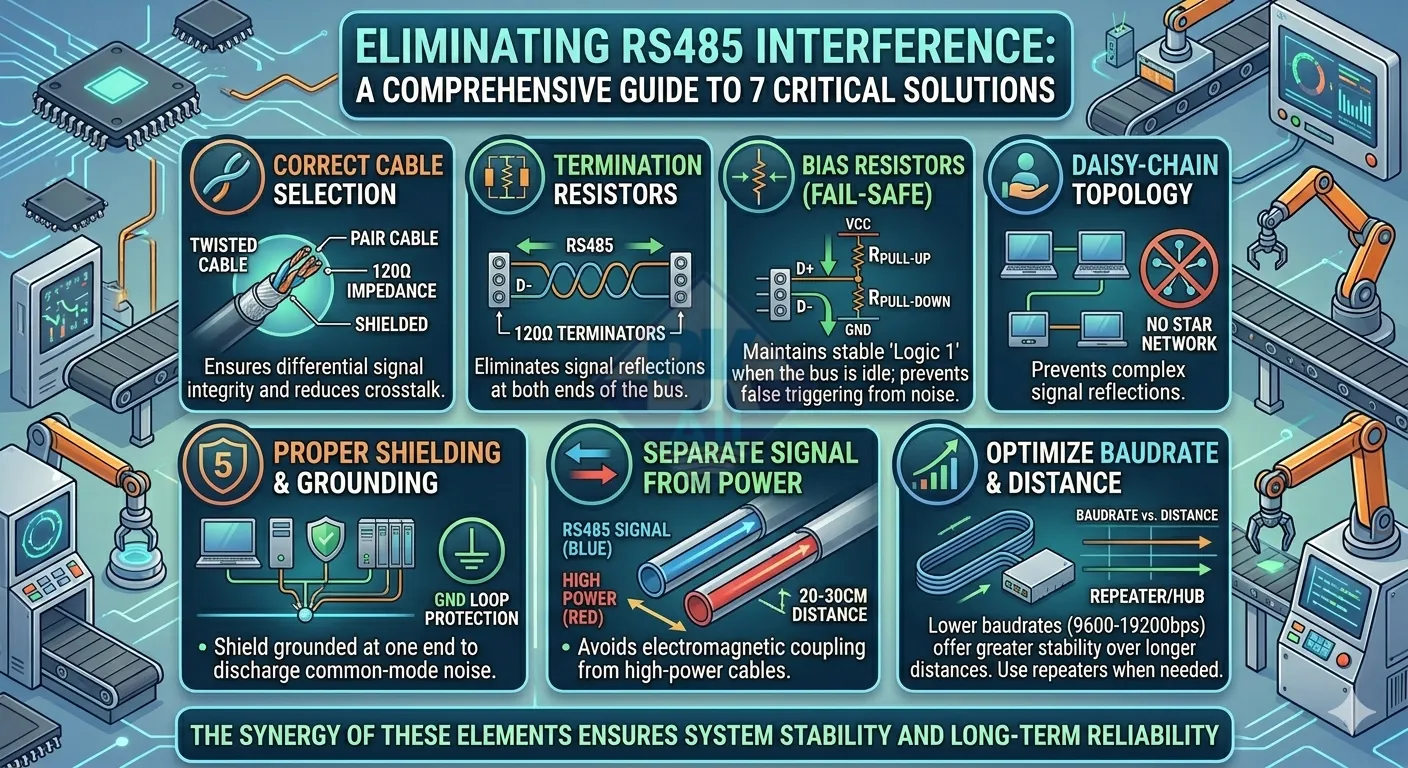

Nguyên nhân không nằm ở một yếu tố duy nhất, mà thường là sự kết hợp của nhiều lỗi thiết kế hệ thống. Dưới đây là 7 nguyên nhân phổ biến nhất và cách xử lý triệt để.
1. Không sử dụng cáp twisted pair đúng chuẩn
RS485 yêu cầu cáp xoắn đôi để đảm bảo tín hiệu vi sai hoạt động hiệu quả.
- Dùng dây thường → dễ nhiễu
- Không đúng trở kháng 120Ω → phản xạ tín hiệu
Giải pháp: sử dụng cáp RS485 chuyên dụng, twisted pair, 120Ω
👉 Xem thêm: Chọn cáp RS485 đúng chuẩn: 2 lõi, 3 lõi hay có shield?
2. Không có termination resistor
Thiếu điện trở 120Ω ở hai đầu bus sẽ gây phản xạ tín hiệu.
Giải pháp: đặt 120Ω ở hai đầu đường truyền
👉 Xem thêm: Trở kháng 120Ω là gì?
3. Không có bias resistor
Khi bus idle, tín hiệu bị trôi → thiết bị đọc sai.
Giải pháp: thêm điện trở bias (pull-up / pull-down)
👉 Xem thêm: Bias resistor là gì?
4. Đi dây sai topology (dạng sao, nhánh rẽ)
RS485 yêu cầu topology dạng daisy chain. Việc đấu kiểu sao sẽ gây phản xạ và nhiễu.
Giải pháp:
- Đi dây dạng bus
- Sử dụng RS485 Hub nếu cần chia nhánh
👉 Xem thêm: RS485 Topology: Vì sao chỉ dùng Bus (Daisy-chain), không dùng Star?
5. Đi chung cáp với dây nguồn
Đây là lỗi cực kỳ phổ biến trong thực tế.
- Dây động lực gây nhiễu EMI
- Ảnh hưởng trực tiếp đến tín hiệu RS485
Giải pháp:
- Tách riêng cáp tín hiệu
- Giữ khoảng cách tối thiểu 20–30cm
6. Không có nối đất hoặc nối đất sai
Chênh lệch điện áp giữa các thiết bị có thể gây lỗi truyền thông.
Giải pháp:
- Nối GND giữa các thiết bị
- Nối shield đúng (1 đầu)
7. Baudrate quá cao so với khoảng cách
Baudrate càng cao → tín hiệu càng dễ suy hao và nhiễu.
Giải pháp:
Kết luận
RS485 bị nhiễu hiếm khi xuất phát từ một nguyên nhân đơn lẻ, mà thường là kết quả của nhiều sai lệch nhỏ trong thiết kế và triển khai hệ thống tích lũy lại. Đây là lý do vì sao trong thực tế, việc thay thiết bị, đổi dây hoặc chỉnh thông số đôi khi chỉ giúp hệ thống “đỡ lỗi hơn” chứ không thể xử lý triệt để.
Cần hiểu rằng RS485 là một hệ thống truyền dẫn tín hiệu vi sai, chịu ảnh hưởng đồng thời bởi nhiều yếu tố vật lý như trở kháng, nhiễu điện từ, cấu trúc dây và đặc tính thiết bị. Nếu một trong các yếu tố này không được đảm bảo, toàn bộ hệ thống sẽ trở nên thiếu ổn định, đặc biệt khi mở rộng về khoảng cách hoặc số lượng thiết bị.
👉 Vì vậy, để xử lý triệt để lỗi nhiễu RS485, cần tiếp cận theo hướng kiểm tra và tối ưu toàn hệ thống, thay vì xử lý từng điểm riêng lẻ:
- Cáp: đảm bảo đúng chuẩn twisted pair, trở kháng 120Ω, có shield khi cần
- Termination: đặt đúng 2 đầu bus để loại bỏ phản xạ tín hiệu
- Bias: đảm bảo trạng thái ổn định khi bus idle, tránh nhiễu và tín hiệu giả
- Topology: đi dây dạng bus (daisy chain), tránh nhánh rẽ hoặc đấu kiểu sao
- Môi trường: kiểm soát nhiễu từ biến tần, động cơ, và cách đi cáp
Quan trọng nhất, các yếu tố này phải được triển khai đồng bộ. Một hệ thống chỉ cần sai một trong các điểm trên cũng có thể phát sinh lỗi, nhưng nếu đồng thời sai nhiều yếu tố, lỗi sẽ trở nên khó chẩn đoán và không ổn định theo thời gian.
Kết luận cuối cùng: Muốn RS485 hoạt động ổn định lâu dài, không nên “fix lỗi” theo kiểu thử – sai, mà cần thiết kế đúng ngay từ đầu theo nguyên lý truyền dẫn. Khi đó, hệ thống không chỉ hoạt động ổn định mà còn dễ dàng mở rộng và bảo trì về sau.
👉 Nếu hệ thống của bạn đang gặp lỗi ngẫu nhiên, hãy kiểm tra lần lượt 5 yếu tố trên trước khi nghĩ đến việc thay thiết bị.
