Bộ chuyển đổi HD67509-B2: Giải pháp kết nối DMX và Modbus TCP trong hệ thống tự động hóa

1. Giới thiệu về giao thức DMX và Modbus TCP

Giao thức DMX512 (Digital Multiplex) là tiêu chuẩn truyền thông được sử dụng phổ biến trong lĩnh vực chiếu sáng sân khấu, tòa nhà, và hệ thống ánh sáng thông minh. DMX cho phép một bộ điều khiển trung tâm (controller) gửi dữ liệu điều khiển cường độ sáng, màu sắc, hoặc hiệu ứng tới các thiết bị đầu cuối như đèn LED, moving head, dimmer… Thông thường, DMX hoạt động theo mô hình master – slave, với tốc độ truyền cố định 250 kbps, sử dụng giao diện vật lý RS-485.

Giao thức Modbus TCP là phiên bản mở rộng của Modbus truyền thống, hoạt động trên nền tảng Ethernet TCP/IP. Modbus TCP được sử dụng rộng rãi trong tự động hóa công nghiệp để kết nối PLC, HMI, SCADA hoặc các thiết bị IoT. Giao thức này cho phép truyền dữ liệu nhanh, ổn định và dễ cấu hình, đáp ứng tốt yêu cầu kết nối trong mạng công nghiệp hiện đại.

Như vậy, DMX phục vụ truyền điều khiển chiếu sáng và hiệu ứng, trong khi Modbus TCP dùng để giám sát và điều khiển thiết bị công nghiệp – hai thế giới tưởng chừng khác biệt nhưng lại cần giao tiếp với nhau trong các ứng dụng tòa nhà thông minh hoặc sân khấu kỹ thuật số hiện đại.

2. Tại sao cần chuyển đổi giữa DMX và Modbus TCP Slave?

Trong nhiều hệ thống Building Management System (BMS) hoặc Industrial Automation, việc điều khiển chiếu sáng được thực hiện qua DMX, trong khi hệ thống giám sát trung tâm (SCADA, PLC, HMI) lại dùng Modbus TCP. Nếu không có thiết bị trung gian, hai hệ thống này không thể hiểu hoặc trao đổi dữ liệu với nhau.

Vấn đề đặt ra:

• PLC chỉ giao tiếp được với Modbus TCP, không hiểu lệnh DMX.
• Bộ điều khiển DMX không thể đọc dữ liệu cảm biến hay trạng thái hệ thống từ PLC.
• Do đó, cần một thiết bị converter trung gian giúp “dịch” dữ liệu giữa hai giao thức này.

HD67509-B2 chính là giải pháp lý tưởng, cho phép các thiết bị Modbus TCP (PLC, HMI) có thể điều khiển hoặc giám sát trực tiếp các thiết bị chiếu sáng dùng giao thức DMX.

3. Giới thiệu sản phẩm HD67509-B2: DMX / Modbus TCP Slave – Converter

HD67509-B2 là bộ chuyển đổi giao thức công nghiệp do hãng ADFweb (Italy) sản xuất, hiện đang được BKAII phân phối rộng rãi tại thị trường Việt Nam. Bộ chuyển đổi giao thức HD67509-B2 chuyên dùng để chuyển đổi dữ liệu giữa mạng DMX512 và mạng Modbus TCP.

Tính năng nổi bật:

• Chuyển đổi 2 chiều giữa DMX và Modbus TCP.
• Hoạt động như Modbus TCP Slave, tương thích với PLC, HMI, SCADA phổ biến (Siemens, Schneider, Moxa, Beckhoff…).
• Hỗ trợ cấu hình đơn giản qua phần mềm SW67509.
• Giao diện vật lý: Ethernet (RJ45) và DMX (RS485).
• Điện áp hoạt động: 12–35 VDC, tiêu thụ thấp.
• Thiết kế nhỏ gọn, lắp DIN rail, phù hợp cho tủ điện công nghiệp hoặc điều khiển chiếu sáng trung tâm.

Ứng dụng điển hình:

• Điều khiển chiếu sáng sân khấu từ hệ thống PLC.
• Tòa nhà thông minh: điều khiển ánh sáng, rèm, hiệu ứng.
• Trung tâm thương mại, khách sạn, khu vui chơi giải trí.
• Kết nối DMX với hệ SCADA để giám sát và điều chỉnh cường độ sáng theo thời gian thực.

4. Phân tích nguyên lý hoạt động của sơ đồ

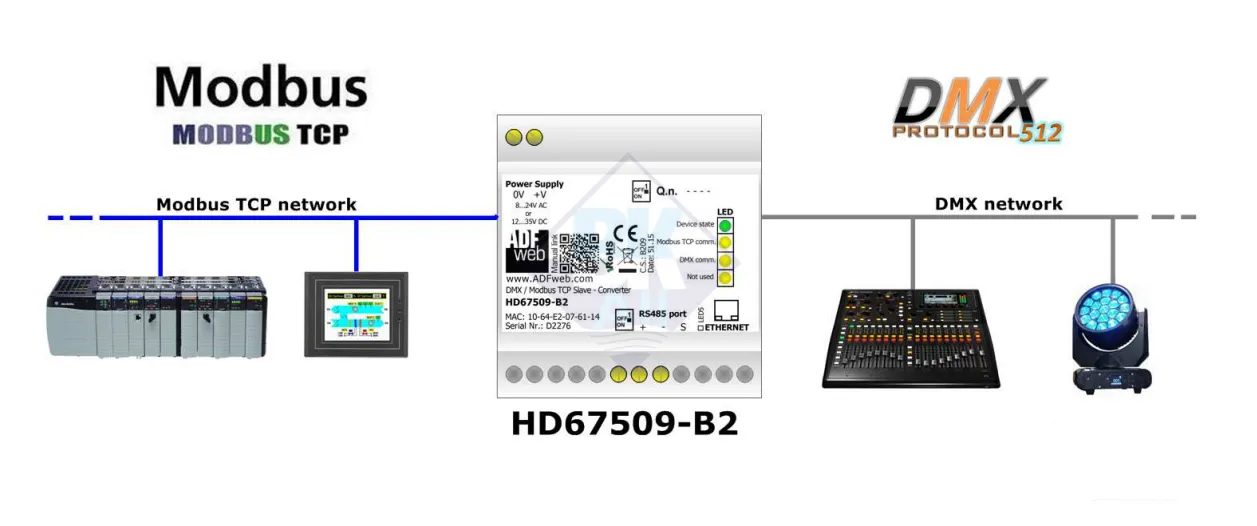

4.1. Sơ đồ nguyên lý

Sơ đồ minh họa cho thấy bộ HD67509-B2 hoạt động như cầu nối giữa hai mạng:

• Bên trái: Mạng Modbus TCP gồm PLC và HMI kết nối qua Ethernet.
• Trung tâm: Bộ HD67509-B2 đóng vai trò converter.
• Bên phải: Mạng DMX512 kết nối đến bàn điều khiển DMX và các thiết bị chiếu sáng.

4.2. Vai trò của các thiết bị trong mô hình

• PLC: Gửi lệnh điều khiển hoặc đọc trạng thái qua Modbus TCP.
• HMI: Giao diện người dùng để giám sát hệ thống.
• HD67509-B2: Nhận dữ liệu từ PLC (Modbus TCP) và chuyển đổi thành khung dữ liệu DMX512 để điều khiển đèn hoặc thiết bị DMX.
• Controller / Lighting Fixture: Nhận dữ liệu DMX và thực thi điều khiển (tăng giảm sáng, đổi màu, tạo hiệu ứng…)

4.3. Luồng dữ liệu

1. PLC gửi lệnh điều khiển (ví dụ: “tăng cường độ đèn 1 lên 80%”) qua giao thức Modbus TCP.
2. HD67509-B2 nhận gói tin Modbus TCP → dịch sang khung dữ liệu DMX512 tương ứng.
3. Dữ liệu DMX được truyền đi qua cổng RS485 đến các thiết bị DMX.
4. Các thiết bị DMX thực hiện điều khiển ánh sáng theo lệnh.
5. Chiều ngược lại, trạng thái có thể được phản hồi từ DMX về Modbus để giám sát.

Nhờ cơ chế này, HD67509-B2 giúp đồng bộ điều khiển ánh sáng từ hệ thống công nghiệp hoặc tòa nhà thông minh, giảm chi phí triển khai và loại bỏ nhu cầu dùng hai hệ thống điều khiển độc lập.

5. Câu hỏi thường gặp (FAQ)

Kết luận

HD67509-B2 là một giải pháp mạnh mẽ, ổn định giúp kết nối hệ thống chiếu sáng dùng DMX với mạng điều khiển công nghiệp Modbus TCP. Nhờ khả năng giao tiếp linh hoạt, cấu hình dễ dàng và độ tin cậy cao, sản phẩm này đặc biệt phù hợp cho các ứng dụng tòa nhà thông minh, sân khấu, trung tâm thương mại và hệ thống tự động hóa tích hợp ánh sáng. Nếu cần thêm thông tin chi tiết về sản phẩm và giải pháp, xin vui lòng liên hệ BKAII để được hỗ trợ và tư vấn miễn phí nhé!
