HD67663-A1 – Bộ chuyển đổi EtherNet/IP Slave sang Modbus TCP Slave

HD67663-A1 là bộ Protocol Converter công nghiệp do ADFweb S.r.l. (Ý) sản xuất, hiện đang được BKAII phân phối rộng rãi tại thị trường Việt Nam. Bộ chuyển đổi giao thức HD67663-A1 cho phép truyền dữ liệu giữa hai giao thức phổ biến trong lĩnh vực tự động hóa: EtherNet/IP và Modbus TCP. Thiết bị hoạt động ở chế độ Slave/Slave và thường được sử dụng để liên kết hai hệ thống điều khiển độc lập, nơi mỗi hệ thống có một Master riêng nhưng cần chia sẻ thông tin qua mạng công nghiệp.

1. Giới thiệu về giao thức EtherNet/IP Slave và Modbus TCP Slave

1.1. EtherNet/IP Slave

EtherNet/IP (Ethernet Industrial Protocol) là giao thức truyền thông công nghiệp dựa trên Ethernet tiêu chuẩn, được phát triển bởi ODVA và Rockwell Automation. Trong mạng EtherNet/IP, thiết bị Slave (Adapter) là đối tượng cung cấp dữ liệu hoặc nhận lệnh điều khiển từ Master (Scanner) như PLC Allen-Bradley hay HMI Rockwell.

Ứng dụng phổ biến của EtherNet/IP là trong các hệ thống điều khiển dây chuyền, giám sát sản xuất, SCADA và kết nối cảm biến I/O phân tán.

1.2. Modbus TCP Slave

Modbus TCP là phiên bản mở rộng của giao thức Modbus chạy trên nền TCP/IP. Các thiết bị Modbus TCP Slave cung cấp dữ liệu qua các thanh ghi (Holding Register, Input Register) và nhận lệnh từ Modbus TCP Master (ví dụ: PLC Schneider, hệ SCADA, HMI giám sát năng lượng…).

Modbus TCP được ưa chuộng do cấu trúc đơn giản, tương thích cao, dễ cấu hình và phổ biến trong các hệ thống năng lượng, HVAC, và tự động hóa nhà máy.

2. Tại sao cần chuyển đổi giữa EtherNet/IP Slave và Modbus TCP Slave?

Trong nhiều nhà máy hiện nay, tồn tại song song nhiều nền tảng điều khiển đến từ các hãng khác nhau. Ví dụ:

Hệ thống điều khiển chính dùng PLC Rockwell với giao thức EtherNet/IP.
Các bộ điều khiển phụ, đồng hồ đo hoặc PLC phụ lại dùng Modbus TCP.

Cả hai nhóm thiết bị này đều đóng vai trò Slave và không thể tự trao đổi dữ liệu trực tiếp. Mỗi bên chỉ có thể giao tiếp với thiết bị chủ (Master) của chính mình.

HD67663-A1 được thiết kế để giải quyết vấn đề này. Thiết bị đóng vai trò như một cầu nối trung gian, cho phép hệ thống EtherNet/IP Master và hệ thống Modbus TCP Master chia sẻ dữ liệu gián tiếp thông qua vùng nhớ ánh xạ (data mapping) bên trong converter.

3. Giới thiệu về sản phẩm HD67663-A1 của ADFweb

HD67663-A1 thuộc dòng Industrial Protocol Converter do ADFweb S.r.l. (Ý) sản xuất. Thiết bị hỗ trợ chuyển đổi giữa hai giao thức EtherNet/IP Slave và Modbus TCP Slave với độ ổn định cao và tương thích rộng rãi.

Thông số kỹ thuật chính:

Chức năng: EtherNet/IP Slave ↔ Modbus TCP Slave Converter.
2 cổng Ethernet RJ45 độc lập, tốc độ 10/100 Mbps, hỗ trợ Auto-MDI/MDX.
Nguồn cấp: 8…19 V AC hoặc 8…35 V DC.
Nhiệt độ làm việc: -40 °C đến +85 °C.
Cấu hình dễ dàng bằng phần mềm SW67663 (miễn phí từ ADFweb).

4. Phân tích nguyên lý hoạt động theo sơ đồ hệ thống

4.1. Sơ đồ nguyên lý

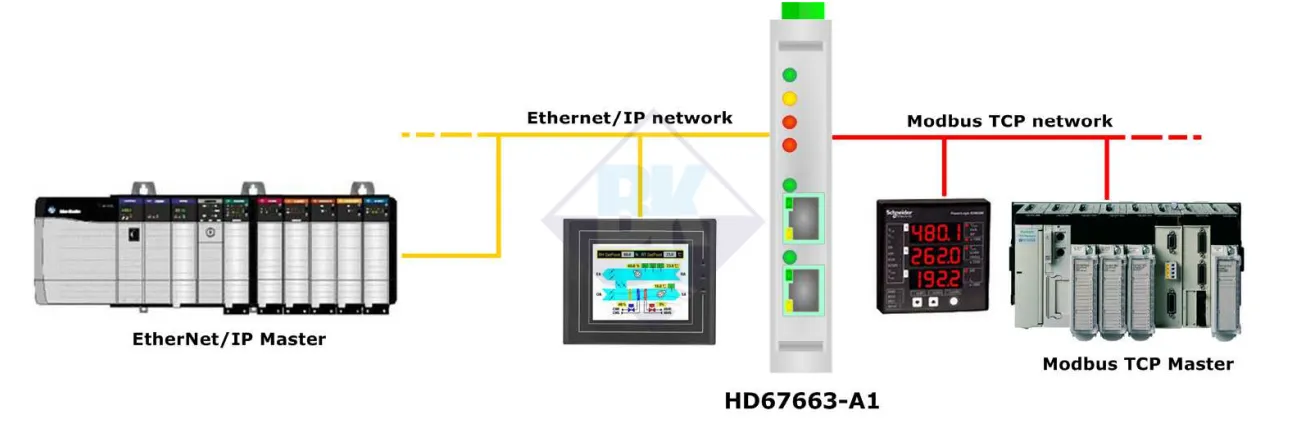

Trong sơ đồ minh họa, ta có hai mạng truyền thông tách biệt:

Bên trái: Mạng EtherNet/IP với PLC Rockwell (Master) và HMI Rockwell.
Bên phải: Mạng Modbus TCP với đồng hồ Schneider và PLC Schneider (Master).

Hai mạng này không thể giao tiếp trực tiếp vì mỗi bên chỉ có thiết bị Slave riêng. Bộ HD67663-A1 đóng vai trò trung gian, làm nhiệm vụ “đệm dữ liệu” giữa hai miền.

4.2. Nguyên lý hoạt động

EtherNet/IP Master (ví dụ: PLC Rockwell) ghi và đọc dữ liệu tới HD67663-A1 thông qua vùng dữ liệu của EtherNet/IP Slave.
HD67663-A1 lưu dữ liệu đó trong bộ nhớ đệm nội bộ (data mapping table).
Modbus TCP Master (ví dụ: PLC Schneider hoặc SCADA) đọc/ghi các thanh ghi tương ứng từ HD67663-A1 như một thiết bị Modbus TCP Slave.
Dữ liệu cập nhật hai chiều, đảm bảo hai hệ thống PLC ở hai mạng khác nhau có thể chia sẻ thông tin gián tiếp qua converter.

4.3. Vai trò trong hệ thống

EtherNet/IP Master: Gửi dữ liệu điều khiển hoặc thu thập tín hiệu từ HD67663-A1 qua mạng EtherNet/IP.
HD67663-A1: Thiết bị trung gian, có vùng nhớ ánh xạ cho phép đồng bộ dữ liệu giữa hai giao thức Slave/Slave.
Modbus TCP Master: Truy cập cùng vùng nhớ đó qua Modbus TCP, đọc/ghi thanh ghi tương ứng.

Như vậy, HD67663-A1 không “dịch trực tiếp” giữa hai Slave, mà hoạt động như bộ chia sẻ dữ liệu song song giữa hai Master thuộc hai mạng EtherNet/IP và Modbus TCP.

5. Câu hỏi thường gặp (FAQ)

❓ HD67663-A1 có phải là thiết bị Master không?

❌ Không. Thiết bị hoạt động ở chế độ Slave/Slave. Nó chỉ phản hồi yêu cầu từ EtherNet/IP Master và Modbus TCP Master.

❓ Có thể đồng bộ dữ liệu hai chiều giữa hai PLC khác giao thức không?

✔️ Có. Mỗi PLC đóng vai trò Master trong mạng riêng, và HD67663-A1 làm vùng nhớ trung gian chia sẻ dữ liệu giữa hai bên.

❓ Phần mềm cấu hình HD67663-A1 có miễn phí không?

✔️ Có. ADFweb cung cấp phần mềm SW67663 miễn phí để thiết lập cấu hình, mapping thanh ghi, địa chỉ IP, và chế độ hoạt động.
