Khoảng cách truyền PROFIBUS phụ thuộc vào yếu tố nào? Bảng chuẩn chi tiết
Trong hệ thống PROFIBUS, khoảng cách truyền tín hiệu là một yếu tố quan trọng ảnh hưởng trực tiếp đến độ ổn định và hiệu suất truyền thông. Nếu thiết kế không đúng, hệ thống có thể gặp lỗi mất tín hiệu hoặc truyền dữ liệu không chính xác.
Trước khi đi sâu, bạn có thể tham khảo PROFIBUS là gì hoặc toàn bộ series PROFIBUS để hiểu tổng thể hệ thống.
1. Khoảng cách tối đa của PROFIBUS theo tiêu chuẩn
Khoảng cách truyền của PROFIBUS DP phụ thuộc trực tiếp vào tốc độ truyền (baudrate):
| Tốc độ truyền | Khoảng cách tối đa |
|---|---|
| 9.6 kbps | 1200 m |
| 187.5 kbps | 1000 m |
| 1.5 Mbps | 200 m |
| 12 Mbps | 100 m |
Như vậy, tốc độ càng cao thì khoảng cách truyền càng giảm.

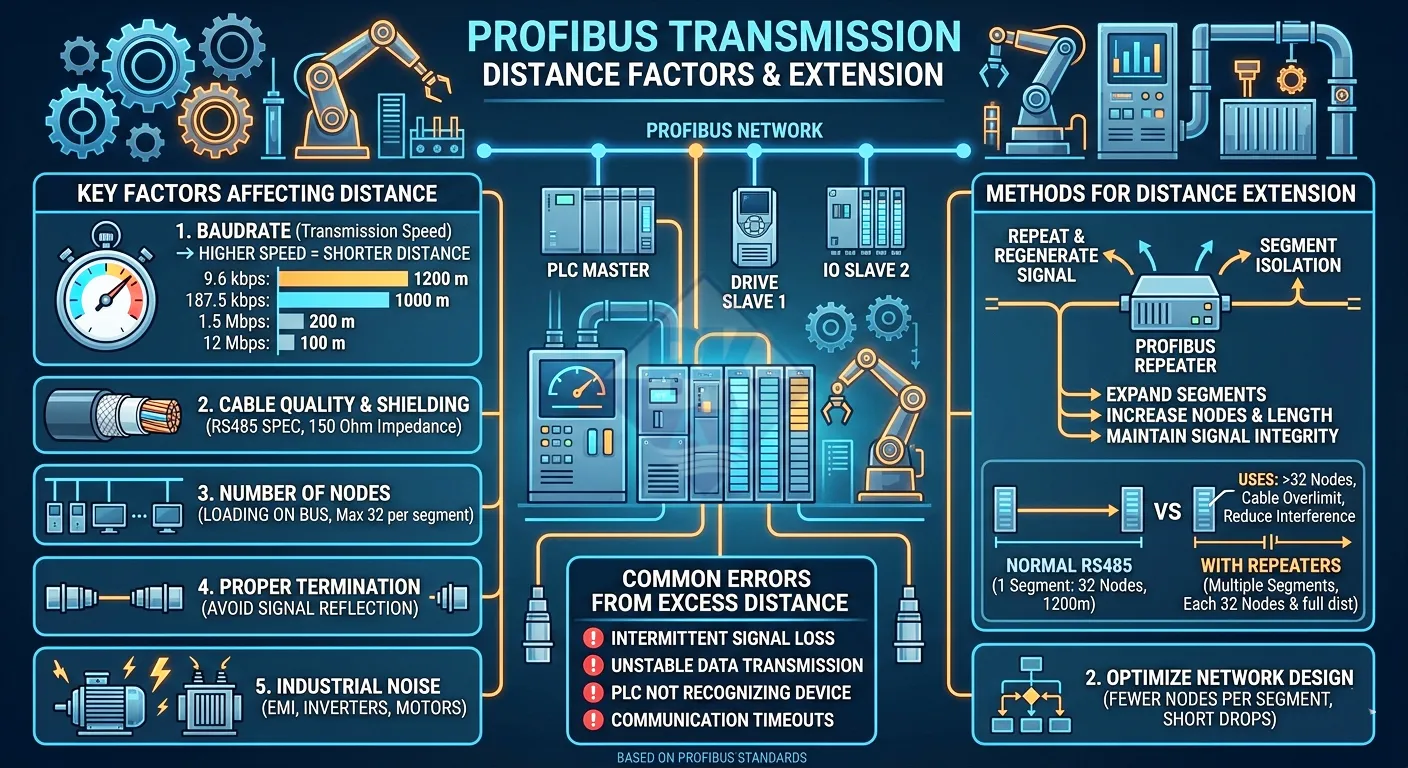

2. Các yếu tố ảnh hưởng đến khoảng cách PROFIBUS
2.1. Tốc độ truyền (Baudrate)
Đây là yếu tố quan trọng nhất. Khi tăng tốc độ truyền, tín hiệu suy hao nhanh hơn, dẫn đến giảm khoảng cách.
2.2. Chất lượng cáp PROFIBUS
Cáp chuẩn RS485 với trở kháng 150 Ohm và lớp chống nhiễu tốt sẽ giúp duy trì tín hiệu ổn định trên khoảng cách dài.
Xem chi tiết tại: Cáp PROFIBUS RS485 và cách lựa chọn.
2.3. Số lượng node trên mạng
Càng nhiều thiết bị kết nối, tải trên bus càng lớn, ảnh hưởng đến chất lượng tín hiệu.
Tham khảo thêm: Số node tối đa trong PROFIBUS.
2.4. Cách đấu nối và termination
Termination đúng chuẩn ở hai đầu mạng là bắt buộc để tránh phản xạ tín hiệu.
Xem thêm tại: Thiết kế & đấu nối PROFIBUS.
2.5. Môi trường nhiễu công nghiệp
Nhiễu điện từ từ động cơ, biến tần hoặc thiết bị công suất lớn có thể làm giảm khoảng cách truyền thực tế.
3. Cách mở rộng khoảng cách PROFIBUS
3.1. Sử dụng repeater PROFIBUS (RS485 repeater)
Trong mạng PROFIBUS DP, repeater thực chất là một thiết bị hoạt động ở lớp vật lý (physical layer), sử dụng công nghệ RS485 để tái tạo và truyền lại tín hiệu.
Về bản chất, nguyên lý hoạt động của repeater PROFIBUS tương tự repeater trong mạng RS485, tuy nhiên được tối ưu cho môi trường fieldbus với các yêu cầu nghiêm ngặt hơn về timing và độ ổn định.
Bạn có thể tham khảo thêm về nền tảng RS485 tại: Khái niệm cơ bản về RS485.
Nguyên lý hoạt động của repeater
Repeater không chỉ đơn thuần là "khuếch đại tín hiệu", mà thực hiện 3 chức năng quan trọng:
- Tái tạo tín hiệu (signal regeneration): nhận tín hiệu suy hao, làm sạch nhiễu và phát lại với dạng chuẩn ban đầu
- Phân tách segment: mỗi repeater tạo ra một segment PROFIBUS độc lập về điện
- Cách ly điện (isolation): giúp giảm ảnh hưởng của nhiễu và lỗi lan truyền giữa các segment
Thực tế, repeater hoạt động hai chiều, nhận và truyền tín hiệu giữa các segment một cách đồng thời, giúp duy trì tính toàn vẹn dữ liệu trên toàn mạng
So sánh với mở rộng mạng RS485
Trong mạng RS485 thông thường:
- Mỗi segment giới hạn khoảng 32 thiết bị
- Chiều dài tối đa khoảng 1200m
Khi sử dụng repeater:
- Mỗi repeater tạo thêm một segment mới
- Mỗi segment vẫn giữ giới hạn riêng (32 node)
- Tổng số thiết bị có thể tăng lên đáng kể
Cơ chế này hoàn toàn tương tự trong PROFIBUS, vì PROFIBUS DP sử dụng RS485 làm lớp vật lý. Tuy nhiên, PROFIBUS còn yêu cầu:
- Đồng bộ timing giữa các node
- Tuân thủ cấu trúc telegram và chu kỳ truyền thông
Do đó, việc mở rộng không chỉ là "nối thêm thiết bị", mà cần thiết kế đúng theo kiến trúc mạng. Xem thêm tại: Kiến trúc PROFIBUS Master-Slave.
Khi nào cần sử dụng repeater?
Trong thực tế, bạn cần dùng repeater trong các trường hợp:
- Khi vượt quá 32 node trên một segment
- Khi chiều dài cáp vượt quá giới hạn cho phép
- Khi cần chia mạng thành nhiều segment để giảm nhiễu
Repeater giúp mở rộng cả khoảng cách và số lượng thiết bị, đồng thời cải thiện độ ổn định tín hiệu.
Bạn có thể tham khảo các dòng repeater thực tế tại: Các bộ lặp tín hiệu RS485/RS422 công nghiệp.
Lưu ý khi sử dụng repeater trong PROFIBUS
- Mỗi segment vẫn phải có termination đúng chuẩn
- Không nên lạm dụng quá nhiều repeater nối tiếp
- Giữ topology dạng bus (tránh star)
- Đảm bảo cấu hình baudrate đồng nhất toàn mạng
Việc triển khai sai có thể gây lỗi truyền thông, bạn có thể tham khảo thêm tại: Checklist xử lý lỗi PROFIBUS.
3.2. Tối ưu thiết kế mạng
- Giảm số node trên mỗi segment
- Sử dụng cáp chất lượng cao
- Đấu nối đúng chuẩn
4. Lỗi thường gặp khi vượt quá khoảng cách
- Mất tín hiệu ngắt quãng
- Dữ liệu truyền không ổn định
- PLC không nhận thiết bị
- Lỗi communication timeout
Khi gặp các lỗi này, bạn có thể tham khảo: Checklist xử lý lỗi PROFIBUS.
5. Kết luận
Khoảng cách truyền PROFIBUS phụ thuộc vào nhiều yếu tố, trong đó quan trọng nhất là tốc độ truyền, chất lượng cáp và cách triển khai mạng. Việc tuân thủ đúng tiêu chuẩn và thiết kế hợp lý sẽ giúp hệ thống hoạt động ổn định và hiệu quả.
