Trong các hệ thống PROFIBUS, dữ liệu không chỉ được truyền theo một cách duy nhất. Thay vào đó, giao thức này hỗ trợ hai cơ chế truyền thông song song: cyclic và acyclic. Việc hiểu rõ hai cơ chế này là chìa khóa để thiết kế hệ thống vừa ổn định vừa linh hoạt.
Trong series PROFIBUS, đây là phần nội dung quan trọng thuộc Cấu trúc telegram và cơ chế truyền thông, đồng thời có liên hệ chặt chẽ với cách dữ liệu được đóng gói và truyền đi trong các telegram đã phân tích ở các bài trước như cấu trúc frame PROFIBUS và phân tích telegram thực tế.
Cần lưu ý rằng khái niệm cyclic và acyclic có thể được nhìn ở hai góc độ khác nhau. Nếu ở góc nhìn hệ thống, chúng liên quan đến chu kỳ truyền thông và ảnh hưởng đến thời gian đáp ứng, như đã phân tích trong bài chu kỳ truyền thông PROFIBUS. Trong khi đó, bài viết này tập trung vào cách hai cơ chế này thể hiện trực tiếp bên trong telegram và dữ liệu được truyền đi.
Cyclic communication trong PROFIBUS là gì?
Cyclic communication là cơ chế truyền dữ liệu theo chu kỳ lặp lại liên tục giữa master và slave. Trong mỗi chu kỳ, PLC sẽ lần lượt gửi request tới từng thiết bị và nhận phản hồi tương ứng. Quá trình này diễn ra đều đặn theo thời gian scan của hệ thống.
Đây chính là nền tảng của PROFIBUS DP-V0, nơi dữ liệu I/O được cập nhật liên tục để phục vụ điều khiển thời gian thực. Chu kỳ truyền thông càng ngắn thì hệ thống phản ứng càng nhanh, nhưng đồng thời cũng làm tăng tải bus.
Đặc điểm của cyclic
Dữ liệu truyền đi mang tính định kỳ, ổn định và có độ ưu tiên cao. Nội dung dữ liệu thường là input/output giữa PLC và thiết bị trường, ví dụ tín hiệu cảm biến hoặc trạng thái actuator.
Trong các telegram đã phân tích ở bài phân tích telegram PROFIBUS, phần dữ liệu chính trong request/response chính là cyclic data.
Acyclic communication trong PROFIBUS là gì?
Khác với cyclic, acyclic communication không diễn ra theo chu kỳ cố định. Đây là cơ chế truyền thông “theo yêu cầu”, được sử dụng khi cần truy cập dữ liệu không nằm trong vùng I/O thông thường.
Acyclic thường xuất hiện trong PROFIBUS DP-V1, phục vụ các tác vụ như đọc tham số thiết bị, cấu hình, hoặc lấy dữ liệu chẩn đoán.
Đặc điểm của acyclic
Dữ liệu không cần cập nhật liên tục, nhưng thường có kích thước lớn hơn và mang tính cấu hình hoặc thông tin hệ thống. Vì không chạy theo chu kỳ, acyclic không ảnh hưởng trực tiếp đến tốc độ điều khiển, nhưng nếu sử dụng nhiều có thể làm tăng tải truyền thông.
Cơ chế này liên quan chặt chẽ đến cấu hình thiết bị và file GSD trong PLC, như đã đề cập trong bài cấu hình PROFIBUS.

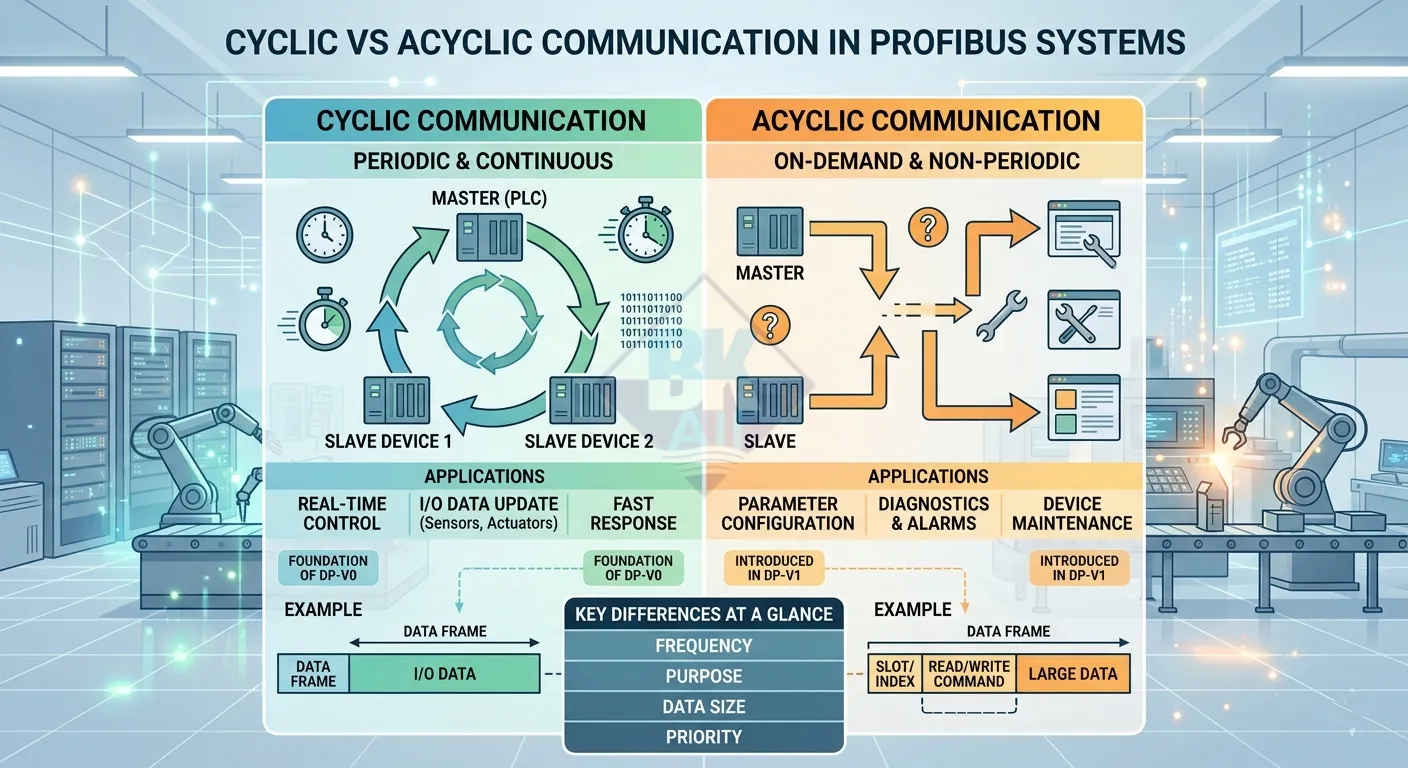

Sự khác biệt cốt lõi giữa cyclic và acyclic
Điểm khác biệt lớn nhất nằm ở mục đích sử dụng. Cyclic phục vụ điều khiển thời gian thực, còn acyclic phục vụ cấu hình và chẩn đoán. Hai cơ chế này không thay thế nhau mà bổ sung cho nhau trong cùng một hệ thống.
Trong thực tế, nếu chỉ sử dụng cyclic, hệ thống sẽ rất nhanh nhưng thiếu khả năng giám sát sâu. Ngược lại, nếu lạm dụng acyclic, hiệu năng tổng thể có thể bị ảnh hưởng.
Ứng dụng thực tế trong hệ thống PROFIBUS
Trong một hệ thống điển hình, cyclic được sử dụng để đọc trạng thái cảm biến và điều khiển thiết bị theo thời gian thực. Trong khi đó, acyclic được dùng khi cần cấu hình biến tần, đọc lỗi thiết bị hoặc cập nhật tham số.
Việc hiểu rõ hai cơ chế này giúp kỹ sư tối ưu thiết kế mạng, giảm tải bus và nâng cao độ ổn định. Đây cũng là yếu tố quan trọng khi xử lý lỗi trong thực tế, liên quan đến checklist xử lý lỗi PROFIBUS.
Kết luận
Cyclic và acyclic là hai cơ chế truyền thông cốt lõi trong PROFIBUS, mỗi cơ chế phục vụ một mục đích riêng nhưng luôn hoạt động song song. Hiểu đúng và sử dụng hợp lý sẽ giúp hệ thống đạt được cả hiệu năng và khả năng mở rộng.
Ở bài tiếp theo, chúng ta sẽ phân tích chi tiết các loại telegram SD1, SD2, SD3 và cách lựa chọn phù hợp trong từng ứng dụng cụ thể.
