Trong các hệ thống truyền thông công nghiệp, việc hiểu rõ cấu trúc dữ liệu truyền đi là yếu tố then chốt để thiết kế, phân tích và xử lý lỗi hiệu quả. Với PROFIBUS, đơn vị dữ liệu cơ bản không đơn thuần là “gói tin”, mà được định nghĩa chính xác là telegram (frame PROFIBUS).
Trong bài viết thuộc series PROFIBUS, chúng ta sẽ đi sâu vào cấu trúc chi tiết của một frame, cách dữ liệu được đóng gói và cơ chế đảm bảo truyền thông tin cậy. Nội dung này nằm trong Cấu trúc telegram PROFIBUS.

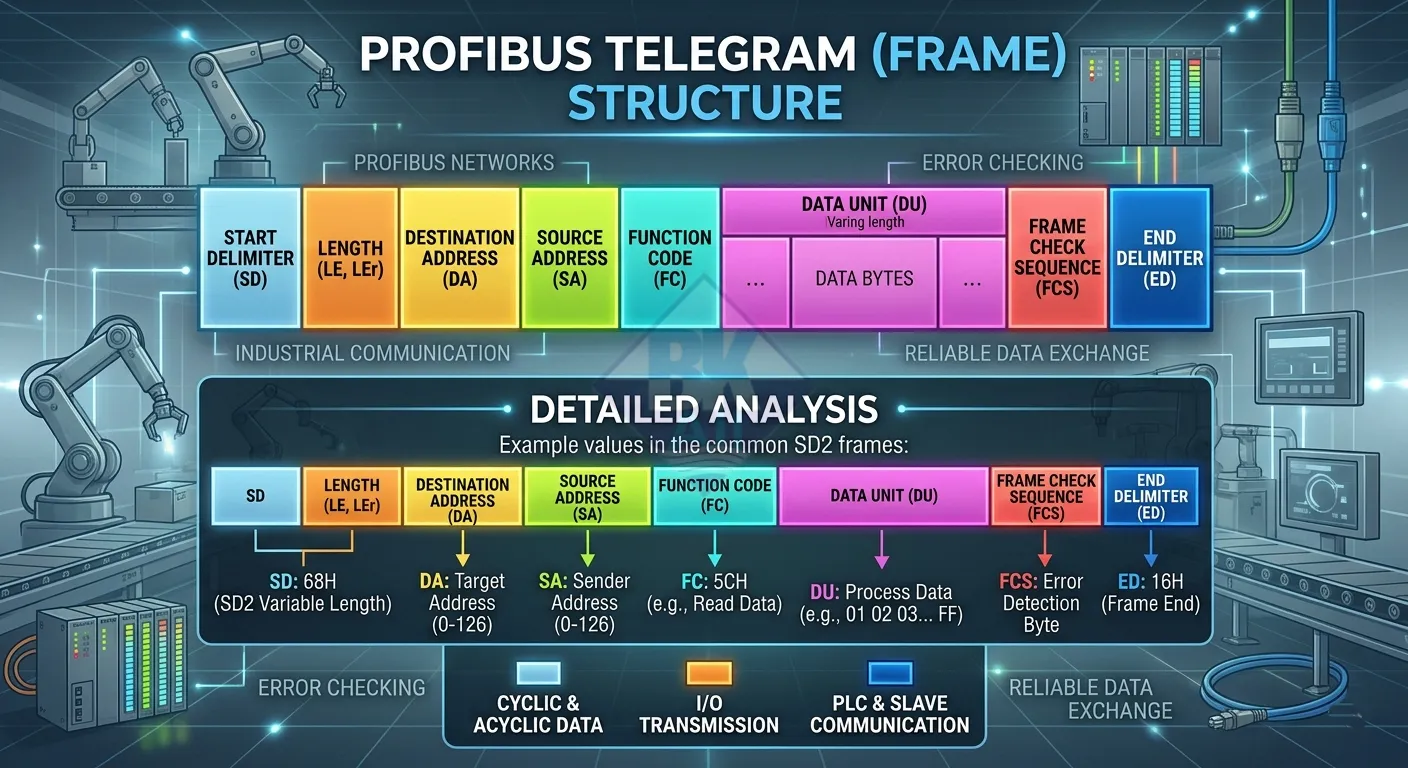

Cấu trúc tổng thể của frame PROFIBUS
Một frame PROFIBUS được tổ chức theo dạng tuần tự, trong đó mỗi byte đều có ý nghĩa cụ thể. Tùy theo loại telegram (SD1, SD2, SD3), độ dài frame có thể thay đổi, nhưng về cơ bản sẽ bao gồm các thành phần chính như sau:
Start Delimiter (SD)
Start Delimiter là byte mở đầu, xác định loại telegram. Ví dụ SD1 cho frame ngắn cố định, SD2 cho frame có độ dài biến đổi. Đây là cơ sở để thiết bị nhận hiểu cách đọc toàn bộ phần dữ liệu phía sau.
Địa chỉ (DA và SA)
Hai trường địa chỉ xác định thiết bị gửi (Source Address) và thiết bị nhận (Destination Address). Cơ chế này gắn liền với mô hình master-slave, nơi PLC (master) điều khiển toàn bộ quá trình trao đổi dữ liệu.
Giới hạn địa chỉ tối đa 126 node cũng là một đặc điểm quan trọng, đã được phân tích chi tiết trong bài số node tối đa PROFIBUS.
Function Code (FC)
Function Code xác định loại dịch vụ truyền thông, ví dụ đọc dữ liệu, ghi dữ liệu hoặc chẩn đoán. Đây là yếu tố quyết định cách thiết bị đích xử lý phần dữ liệu đi kèm.
Data Field (DU)
Đây là phần chứa dữ liệu thực tế được trao đổi giữa các thiết bị. Trong hệ PROFIBUS DP, vùng này thường là dữ liệu I/O giữa PLC và thiết bị trường, hoạt động theo cơ chế cyclic và acyclic.
FCS và End Delimiter
FCS (Frame Check Sequence) là byte kiểm tra lỗi giúp đảm bảo dữ liệu không bị sai lệch trong quá trình truyền. Byte cuối cùng (End Delimiter) đánh dấu kết thúc telegram, cho phép thiết bị nhận xử lý dữ liệu.
Ví dụ thực tế một frame PROFIBUS
Để hình dung rõ hơn, hãy xem một ví dụ telegram PROFIBUS dạng SD2 thường gặp trong thực tế:
68 0E 0E 68 02 0A 5C 11 22 33 44 55 66 77 88 99 AA BB CC DD EE FCS 16
Phân tích
Byte 68 là Start Delimiter (SD2), tiếp theo là độ dài frame. Các byte địa chỉ xác định thiết bị master và slave. Function Code quy định loại yêu cầu, còn vùng dữ liệu chứa thông tin I/O thực tế.
FCS giúp kiểm tra lỗi, và byte 16 kết thúc frame. Khi sử dụng các công cụ chẩn đoán hoặc trong quá trình xử lý lỗi PROFIBUS, kỹ sư sẽ đọc chính xác từng byte như vậy để xác định nguyên nhân sự cố.
Tại sao cần hiểu cấu trúc frame PROFIBUS?
Hiểu rõ cấu trúc frame giúp kỹ sư không chỉ nắm được cách dữ liệu vận hành mà còn có khả năng phân tích lỗi ở mức thấp. Đây là kỹ năng đặc biệt quan trọng khi làm việc với các hệ thống lớn hoặc khi tích hợp gateway chuyển đổi sang các giao thức khác như Modbus.
Kết luận
Frame PROFIBUS được thiết kế chặt chẽ với từng trường dữ liệu có vai trò rõ ràng. Việc hiểu đúng cấu trúc này là nền tảng để triển khai, vận hành và xử lý sự cố hệ thống một cách hiệu quả.
Ở bài tiếp theo, chúng ta sẽ đi sâu vào từng loại telegram cụ thể như SD1, SD2, SD3 và cách chúng được sử dụng trong thực tế.
