Sau khi đã hiểu cấu trúc cơ bản của frame trong Telegram PROFIBUS và bài series PROFIBUS, bước tiếp theo mà bất kỳ kỹ sư nào cũng cần nắm là cách đọc và phân tích một telegram trong thực tế.
Khác với bài cấu trúc frame PROFIBUS, nội dung này tập trung vào góc nhìn thực chiến: khi bạn mở phần mềm chẩn đoán hoặc log truyền thông, bạn sẽ thấy các chuỗi byte dạng hex. Vấn đề là làm sao hiểu được từng byte đó đang “nói gì”.
Một chu kỳ truyền thông PROFIBUS thực tế
Trong hệ PROFIBUS DP, truyền thông thường diễn ra theo chu kỳ (cyclic), trong đó PLC đóng vai trò master gửi yêu cầu và thiết bị trường phản hồi. Cơ chế này đã được phân tích trong bài cyclic và acyclic.
Dưới đây là một ví dụ đơn giản của một cặp telegram: request từ master và response từ slave.
Telegram từ Master (Request)

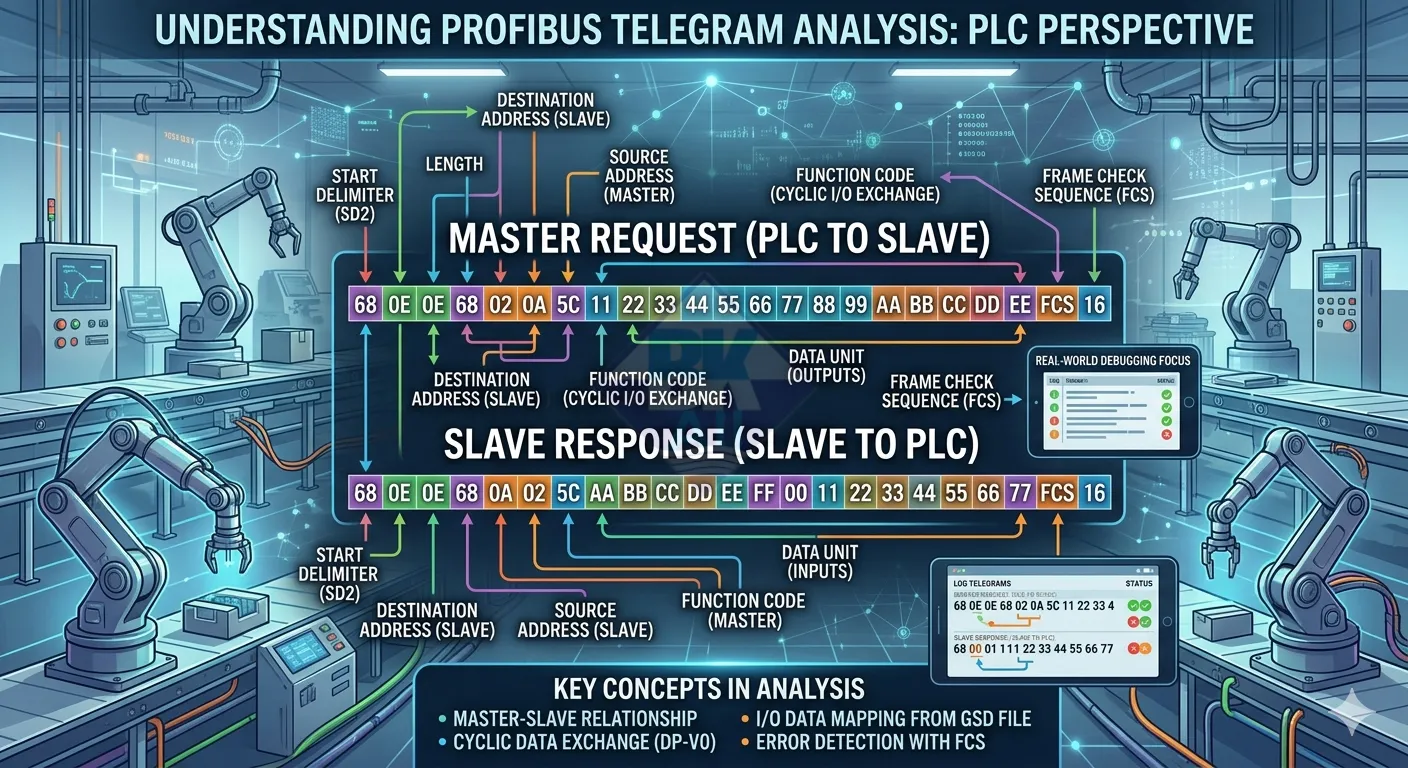

68 0E 0E 68 02 0A 5C 11 22 33 44 55 66 77 88 99 AA BB CC DD EE FCS 16
Telegram từ Slave (Response)
68 0E 0E 68 0A 02 5C AA BB CC DD EE FF 00 11 22 33 44 55 66 77 FCS 16
Phân tích telegram từ góc nhìn hệ thống
Bước 1: Xác định loại telegram
Byte đầu tiên là 68, cho thấy đây là telegram dạng SD2 (độ dài biến đổi). Điều này thường xuất hiện trong các hệ PROFIBUS DP khi truyền dữ liệu I/O.
Bước 2: Xác định quan hệ Master – Slave
Trong frame request, địa chỉ đích là 02 (slave), địa chỉ nguồn là 0A (master). Trong frame response, hai địa chỉ này đảo lại. Điều này phản ánh đúng cơ chế master-slave.
Bước 3: Hiểu Function Code trong ngữ cảnh
Function Code (5C) không chỉ đơn thuần là một mã lệnh, mà cần được hiểu trong ngữ cảnh hệ thống. Trong trường hợp này, nó đại diện cho việc trao đổi dữ liệu I/O cyclic, thuộc chế độ PROFIBUS DP-V0, như đã phân tích trong bài DP-V0/V1/V2.
Bước 4: Phân tích vùng dữ liệu
Ở telegram request, dữ liệu gửi đi thường là output từ PLC xuống thiết bị. Ngược lại, telegram response chứa input từ thiết bị trả về PLC. Đây chính là cơ chế trao đổi dữ liệu hai chiều trong chu kỳ scan.
Việc mapping dữ liệu này phụ thuộc vào cấu hình thiết bị và file GSD, như đã đề cập trong cấu hình PROFIBUS trong PLC.
Bước 5: Kiểm tra lỗi truyền thông
FCS là yếu tố quan trọng giúp phát hiện lỗi. Nếu giá trị FCS không khớp, telegram sẽ bị loại bỏ. Trong thực tế, đây là một trong những nguyên nhân phổ biến gây mất dữ liệu hoặc lỗi truyền thông.
Các tình huống như sai địa chỉ, mất telegram hoặc lỗi checksum thường được xử lý theo checklist trong bài xử lý lỗi PROFIBUS ngoài hiện trường.
Góc nhìn thực tế khi debug PROFIBUS
Khi làm việc với hệ thống thực, kỹ sư không đọc telegram theo kiểu lý thuyết từng byte riêng lẻ, mà sẽ nhìn theo “pattern”. Ví dụ, nếu thấy địa chỉ không đổi nhưng dữ liệu không cập nhật, có thể vấn đề nằm ở mapping I/O hoặc thiết bị không phản hồi đúng chu kỳ.
Ngược lại, nếu telegram bị mất hoàn toàn, nguyên nhân có thể đến từ tầng vật lý như cáp hoặc termination, liên quan đến thiết kế mạng PROFIBUS.
Kết luận
Việc đọc và phân tích telegram PROFIBUS là kỹ năng quan trọng giúp kỹ sư hiểu sâu cách hệ thống hoạt động. Không chỉ dừng ở lý thuyết, khả năng decode thực tế sẽ giúp rút ngắn thời gian xử lý lỗi và nâng cao độ tin cậy của hệ thống.
Ở bài tiếp theo, chúng ta sẽ đi sâu vào từng loại telegram SD1, SD2, SD3 và cách lựa chọn phù hợp trong từng ứng dụng cụ thể.
